Montage
18

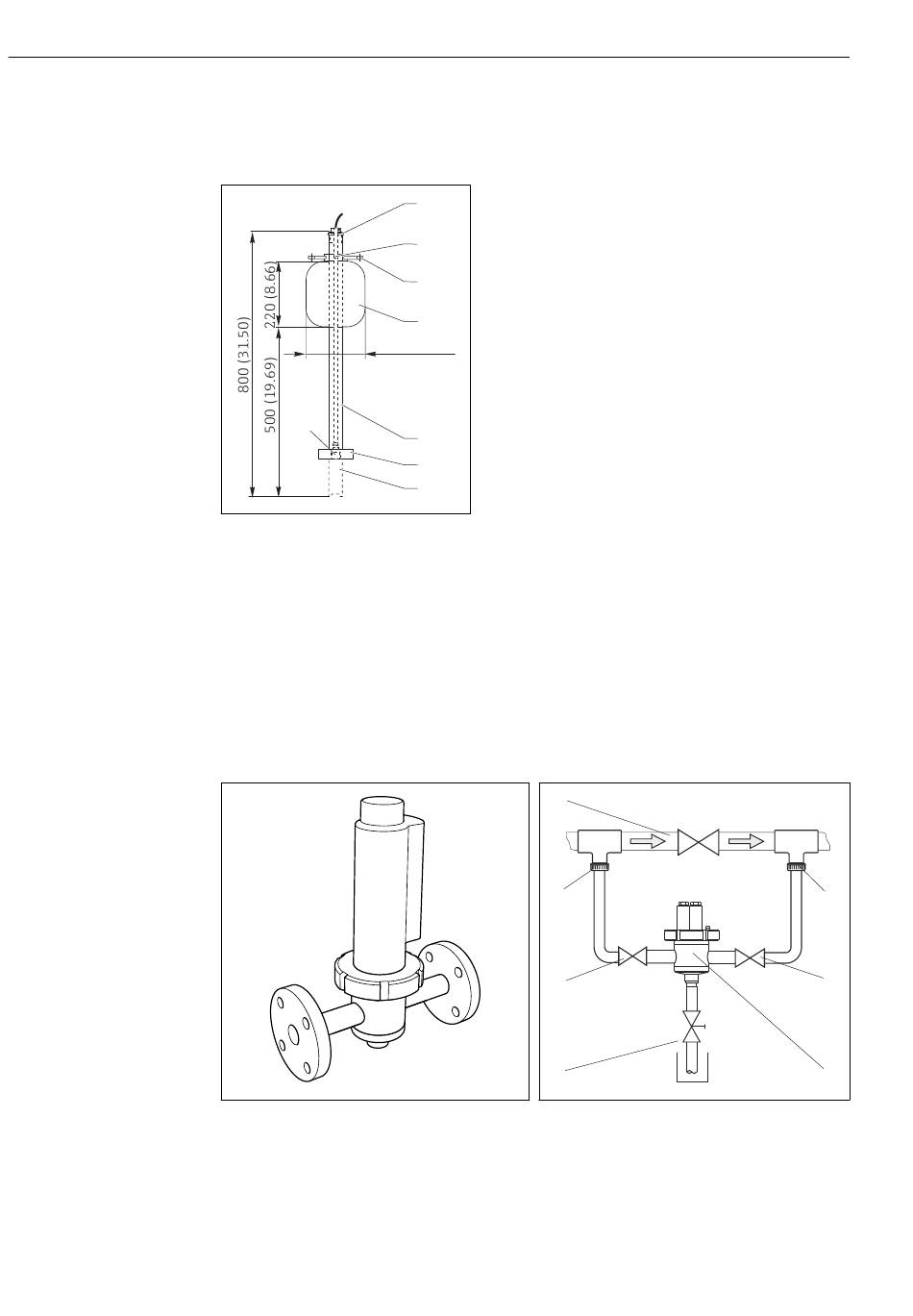

Schwimmkörper
Für den Einsatz bei stark schwankendem Wasserspiegel, beispielsweise in Flüssen oder
Seen, gibt es den Schwimmkörper CYA112.
Ø200 (7.87)
G1
 8 Abmessungen in mm (inch)
5.3.3 Durchflussarmatur
CPA240
Die Durchflussarmatur CPA240 bietet bis zu drei Einbauplätze für Sensoren mit einem
Schaftdurchmesser von 12 mm (0,47"), einer Schaftlänge von 120 mm (4,7") und einem
Prozessanschluss Pg 13,5. Sie ist sehr gut geeignet für den Einsatz in Rohrleitungen oder
an Schlauchanschlüssen. Achten Sie insbesondere bei Spurenmessungen auf eine vollstän-
dige Entlüftung der Armatur, um Messfehler zu vermeiden.
 9 Durchflussarmatur CPA240 mit Schutzhaube
1 Kabelführung mit Zugentlastung und Regenschutz
1
2 Fixier-Ring für Seile und Ketten mit Klemmschraube
3 Ösen Ø15, 3 x 120 ° zur Verankerung
2
4 Salzwasserfester Kunststoffschwimmer
5 Rohr 40 x 1, nichtrostender Stahl 1.4571
3
6 Stoßfänger und Stabilisierungsgewicht
7 Sauerstoffsensor
4
5
6
7
A0032159
1
2
3
4
A0005720
 10 Bypass-Installation
1 Hauptleitung
2 Mediumsentnahme
3, 6 Hand- oder Magnetventile
4 Probenentnahme
5 Durchflussarmatur mit eingebautem Sensor
7 Mediumsrückführung
Oxymax COS22D
7
6
5
A0005721
