Oxymax COS22D
Endress+Hauser
4
3

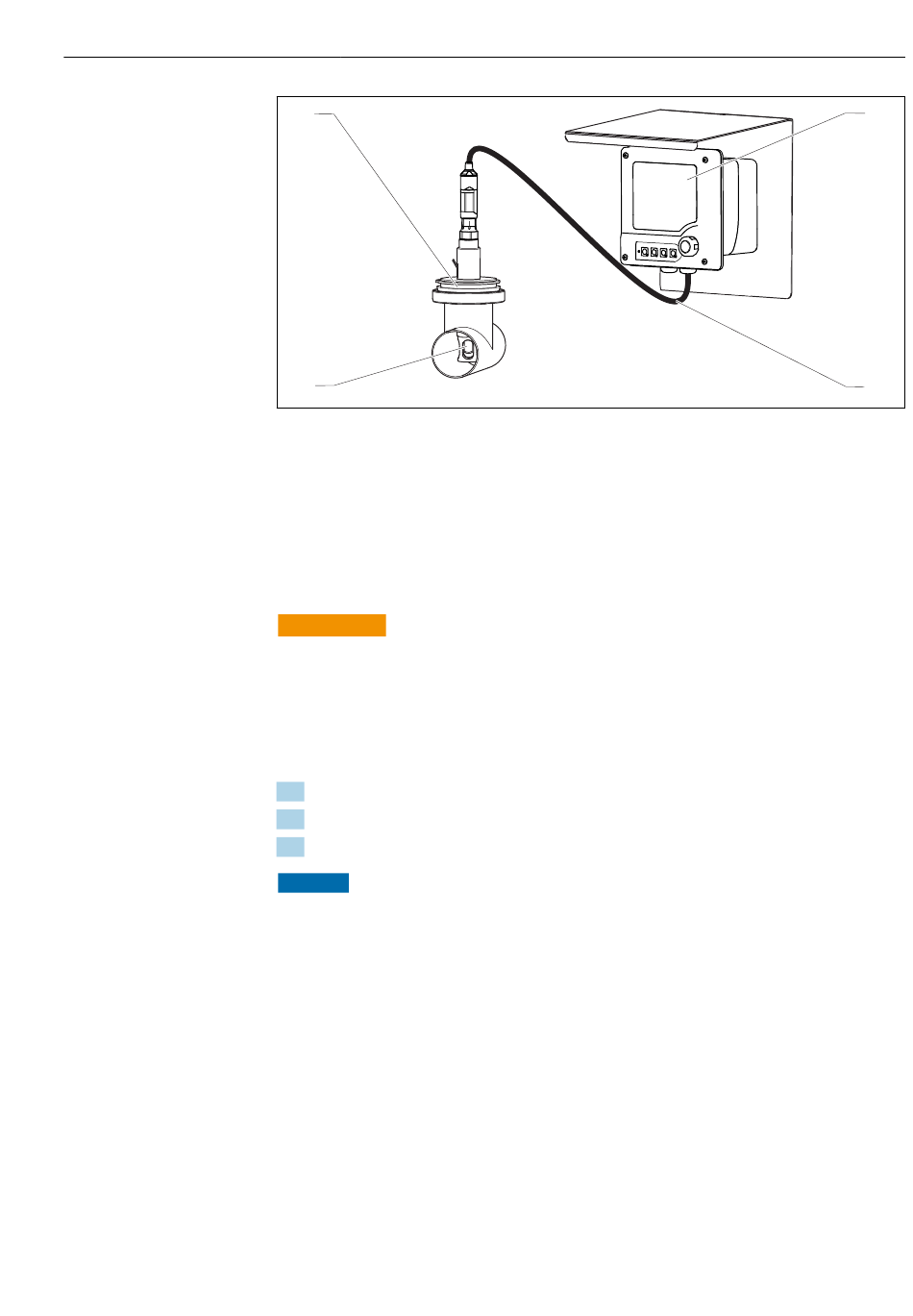

 3 Beispiel einer Messeinrichtung mit COS22D-*1
1 Liquiline CM42
2 Messkabel CYK10
3 Digitaler Sauerstoffsensor Oxymax COS22D-*1
4 Festeinbauarmatur CPA442
5.2.2

Installation an einer Messstelle

Einbau in geeignete Armatur (je nach Anwendungsbereich) erforderlich.
WARNUNG
L
Elektrische Spannung
Im Fehlerfall können nicht-geerdete, metallische Armaturen unter Spannung stehen und
sind dann nicht berührungssicher!
‣
Bei Verwendung metallischer Armaturen und Einbauvorrichtungen die nationalen
Erdungsvorschriften beachten.
Zur vollständigen Installation einer Messstelle in dieser Reihenfolge vorgehen:
1. Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess
2. Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung)
3. Einbau und Anschluss des Sauerstoffsensors
HINWEIS

Einbaufehler

Kabelbruch, Verlust des Sensors infolge Kabeltrennung, Abschrauben der Membrankappe!
‣
Sensor nicht frei am Kabel hängend einbauen.
‣
Sensor so in die Armatur schrauben, dass das Kabel nicht verdrillt wird.
‣
Beim Ein- oder Ausbau den Sensorkörper festhalten. Nur an der Sechskantmutter der
Pg-Verschraubung drehen. Andernfalls schrauben Sie eventuell die Membrankappe ab.
Diese verbleibt dann in der Armatur oder im Prozess.
‣
Große Zugkräfte (z.B. durch ruckartiges Ziehen) auf das Kabel vermeiden.
‣
Einbauort so wählen, dass eine leichte Zugänglichkeit für spätere Kalibrierungen gege-
ben ist.
‣
In der Betriebsanleitung der verwendeten Armatur die Hinweise zum Einbau von Sen-
soren beachten.
Montage
1
2
A0022853
