Oxymax COS61D
Endress+Hauser
3.3

Einbau

3.3.1

Messeinrichtung

Eine komplette Messeinrichtung besteht mindestens aus:
• Sauerstoffsensor Oxymax COS61D
• Mehrkanal-Messumformer Liquiline CM44x
• Sensorkabel, optional mit M12-Stecker
• Armatur, z.B. Durchflussarmatur COA250, Eintaucharmatur CYA112 oder
Wechselarmatur COA451
Optional:
• Armaturenhalterung Flexdip CYH112 für den Eintauchbetrieb
• Verbindungsdose RM
• Reinigungssystem

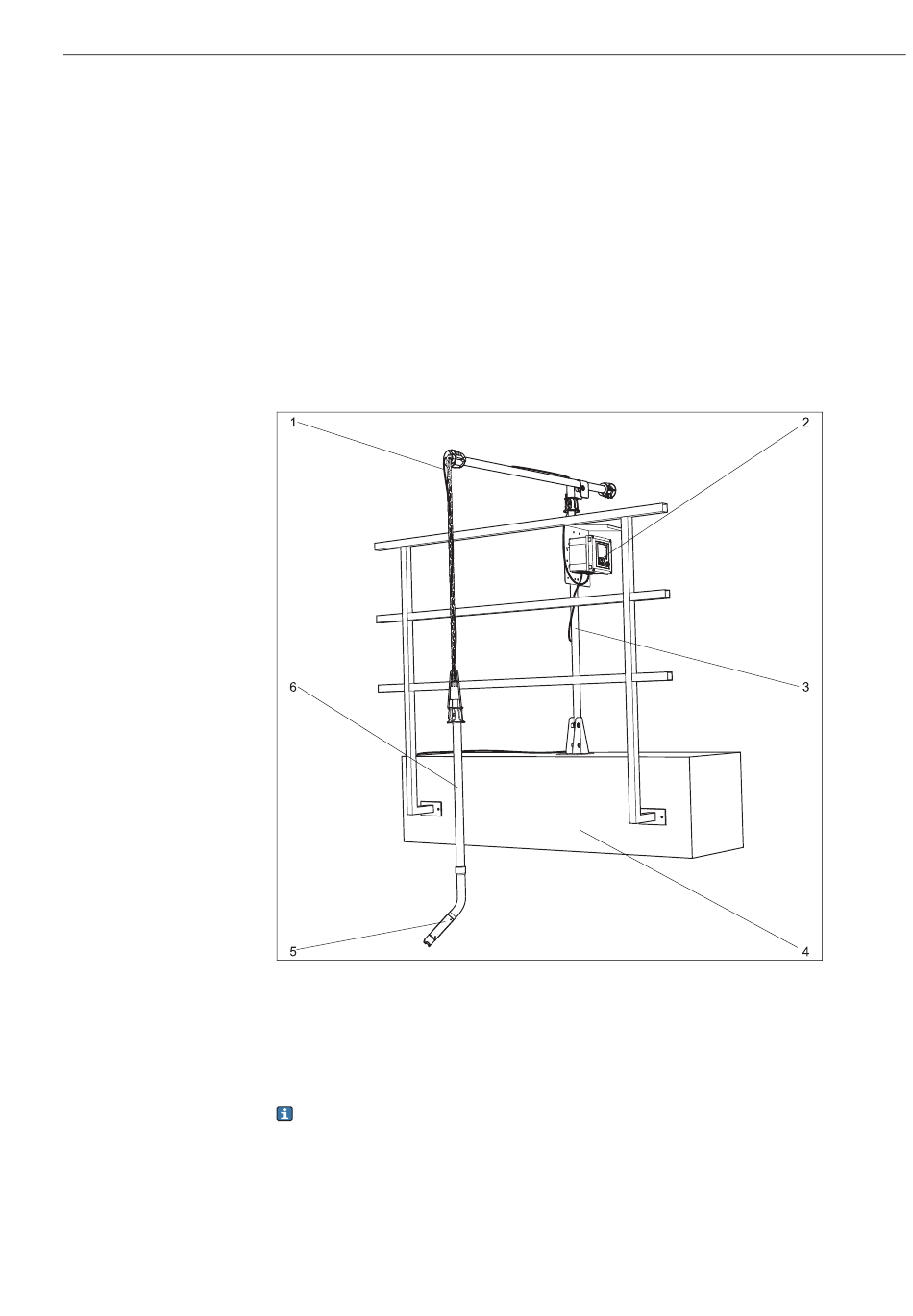

Abb. 4: Messeinrichtung (Beispiel)
1 Sensorkabel
2 Messumformer Liquiline CM44x
3 Flexdip CYH112
3.3.2

Installation einer Messstelle

Montieren Sie beim Eintauchbetrieb einzelne Baugruppen abseits vom Becken auf festem
Untergrund. Nehmen Sie nur die Endmontage am vorgesehenen Einbauort vor.
Wählen Sie den Einbauort so, dass eine leichte Zugänglichkeit gegeben ist.
Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor:
1. Einbau der Wechsel- oder Durchflussarmatur (falls verwendet) in den Prozess
2. Wasseranschluss an die Spülstutzen (bei Verwendung Armatur mit Reinigung)
4 Beckenrand mit Geländer
5 Sauerstoffsensor Oxymax COS61D
6 Flexdip CYA112
Montage
a0012882
