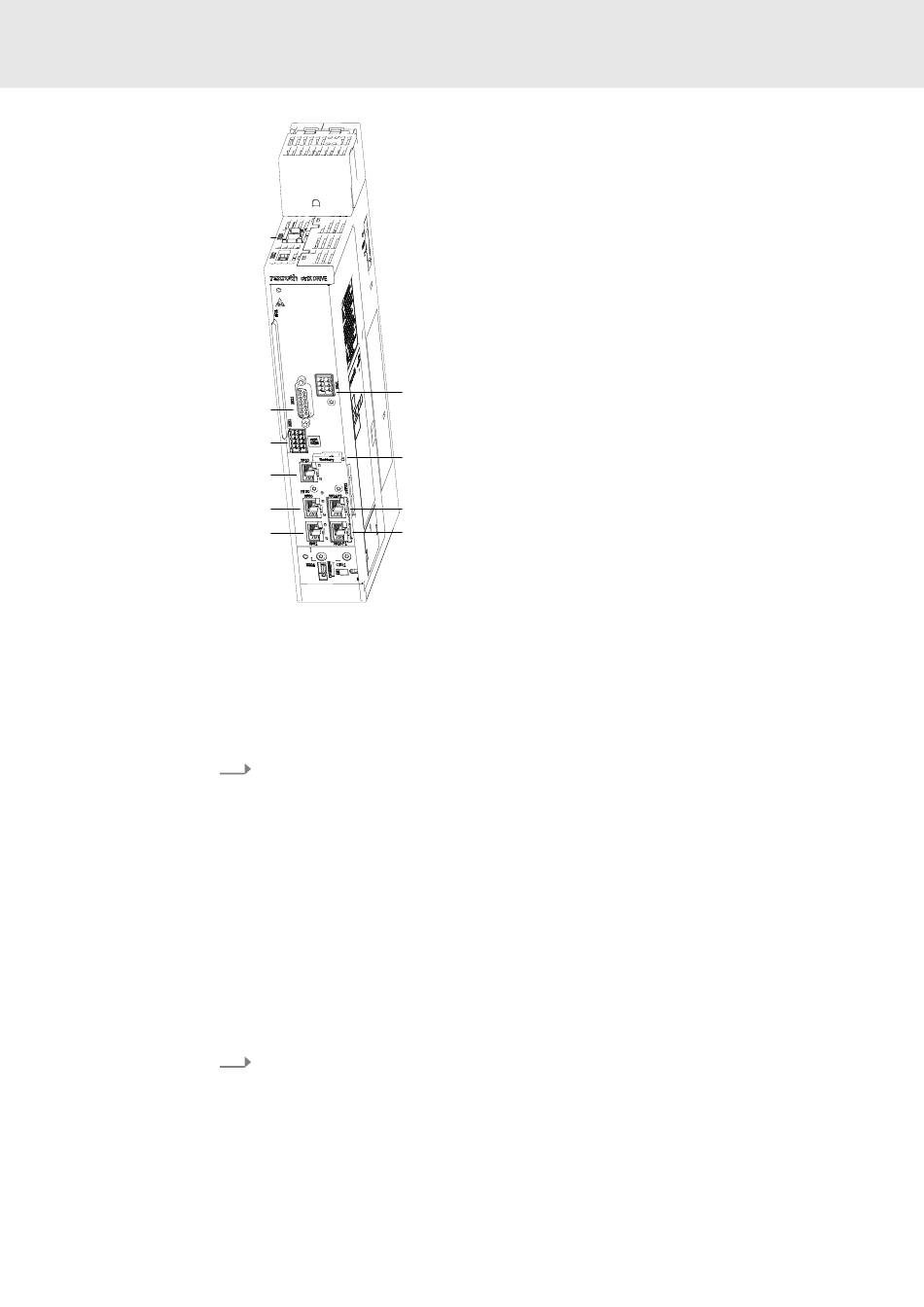

Schritt 3 – ctrlX CORE mit dem Engineering PC verbinden
XD10
XG21
XG31
XF10
XF50
XF51
XD10 24-V-Anschlussstelle (Spannungsversorgung für „ctrlX DRIVEplus" und
XF10 ctrlX CORE Engineering-Port (HMI)
XF50 ctrlX CORE Feldbus (Ethercat)
XF51 ctrlX CORE nicht belegt
Steuerung in Betrieb nehmen
Schritt 3 – ctrlX CORE mit dem Engineering PC ver-
5.3
binden
Nachdem Sie in Schritt 2 die Steuerung in Betrieb genommen haben, folgt in
diesem Schritt die Verbindung zwischen Steuerung und dem Engineering PC
(Netzwerksverbindung).
Verbindung herstellen
Bosch Rexroth AG
XG41
GB01
XF24 P2
XF23 P1
ctrlX CORE)
Schließen Sie die Anschlussstelle XD10 des „ctrlX DRIVEplus" Geräts an
eine geeignete 24-V-Versorgung an. Vorgaben zur Spannungsversorgung
entnehmen Sie bitte der „ctrlX DRIVEplus" Projektierungsanleitung.
�� Sobald die 24-V-Versorgung an der Anschlussstelle anliegt wird die
Steuerung gestartet. Der Hochlauf kann einen Moment dauern (ca. 2
Minuten).
Verbinden Sie den Engineeringport (XF10) der Steuerung mit dem Netz-
werkseingang des Engineering PC
�� Die Steuerung meldet sich automatisch in der Netzwerkkonfiguration
des Engineering PC an
R911403759, Ausgabe 01
