Anschlusstechnik; Schweißfunkenschutz Montieren - SICK deTem2 Core Betriebsanleitung

14.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
1)
8014303/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Montage
!
§

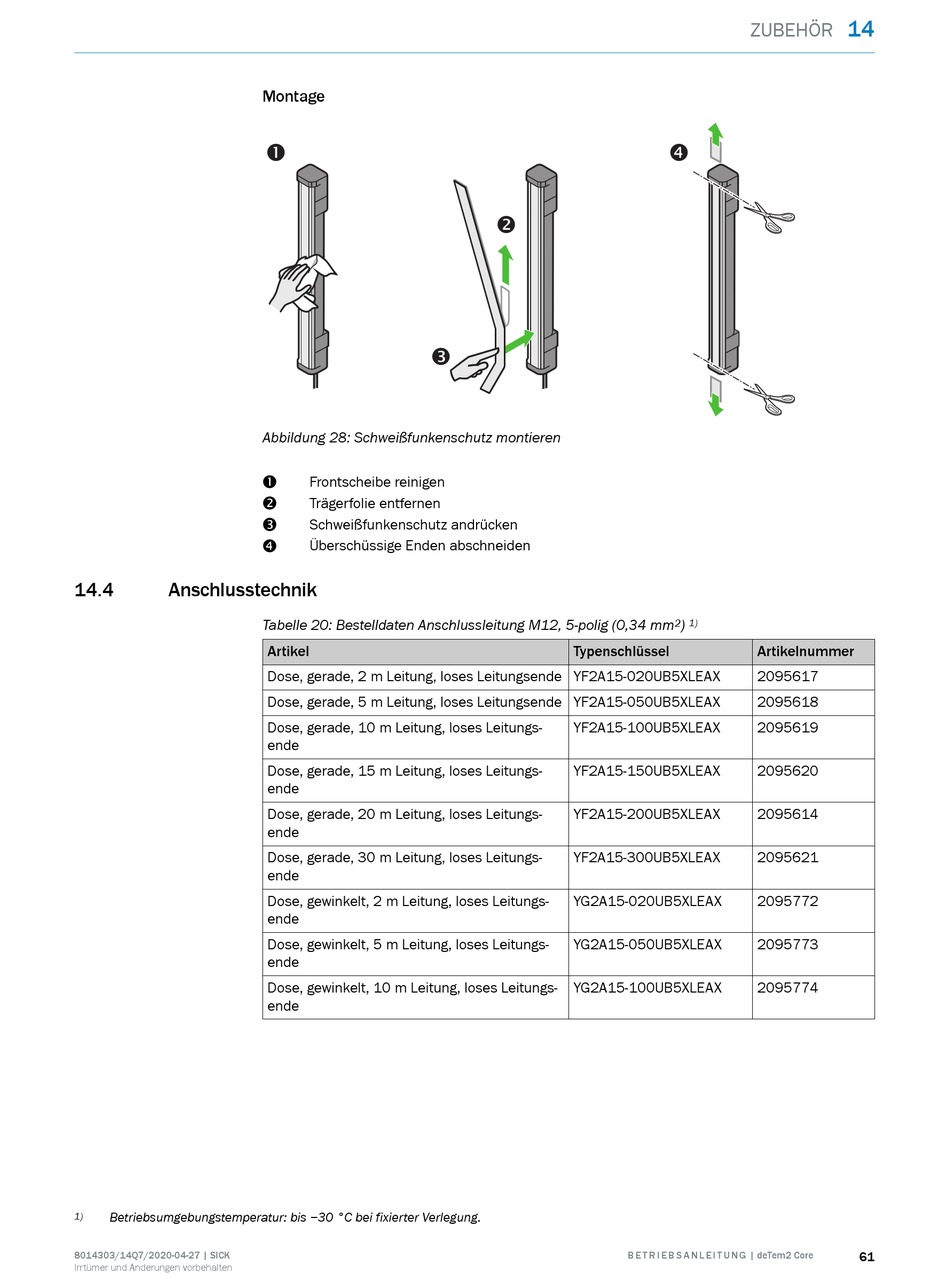

Abbildung 28: Schweißfunkenschutz montieren
Frontscheibe reinigen
!
Trägerfolie entfernen
"
Schweißfunkenschutz andrücken
§
Überschüssige Enden abschneiden
$
Tabelle 20: Bestelldaten Anschlussleitung M12, 5-polig (0,34 mm
Artikel
Dose, gerade, 2 m Leitung, loses Leitungsende YF2A15-020UB5XLEAX
Dose, gerade, 5 m Leitung, loses Leitungsende YF2A15-050UB5XLEAX
Dose, gerade, 10 m Leitung, loses Leitungs‐
ende
Dose, gerade, 15 m Leitung, loses Leitungs‐
ende
Dose, gerade, 20 m Leitung, loses Leitungs‐
ende
Dose, gerade, 30 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 2 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 5 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 10 m Leitung, loses Leitungs‐
ende
$
"
2
Typenschlüssel
YF2A15-100UB5XLEAX
YF2A15-150UB5XLEAX
YF2A15-200UB5XLEAX
YF2A15-300UB5XLEAX
YG2A15-020UB5XLEAX
YG2A15-050UB5XLEAX
YG2A15-100UB5XLEAX
B E T R I E B S A N L E I T U N G | deTem2 Core
14
ZUBEHÖR
) 1)
Artikelnummer
2095617
2095618
2095619
2095620
2095614
2095621
2095772
2095773
2095774
