Instructions
Annexe - A
Données techniques (Français)

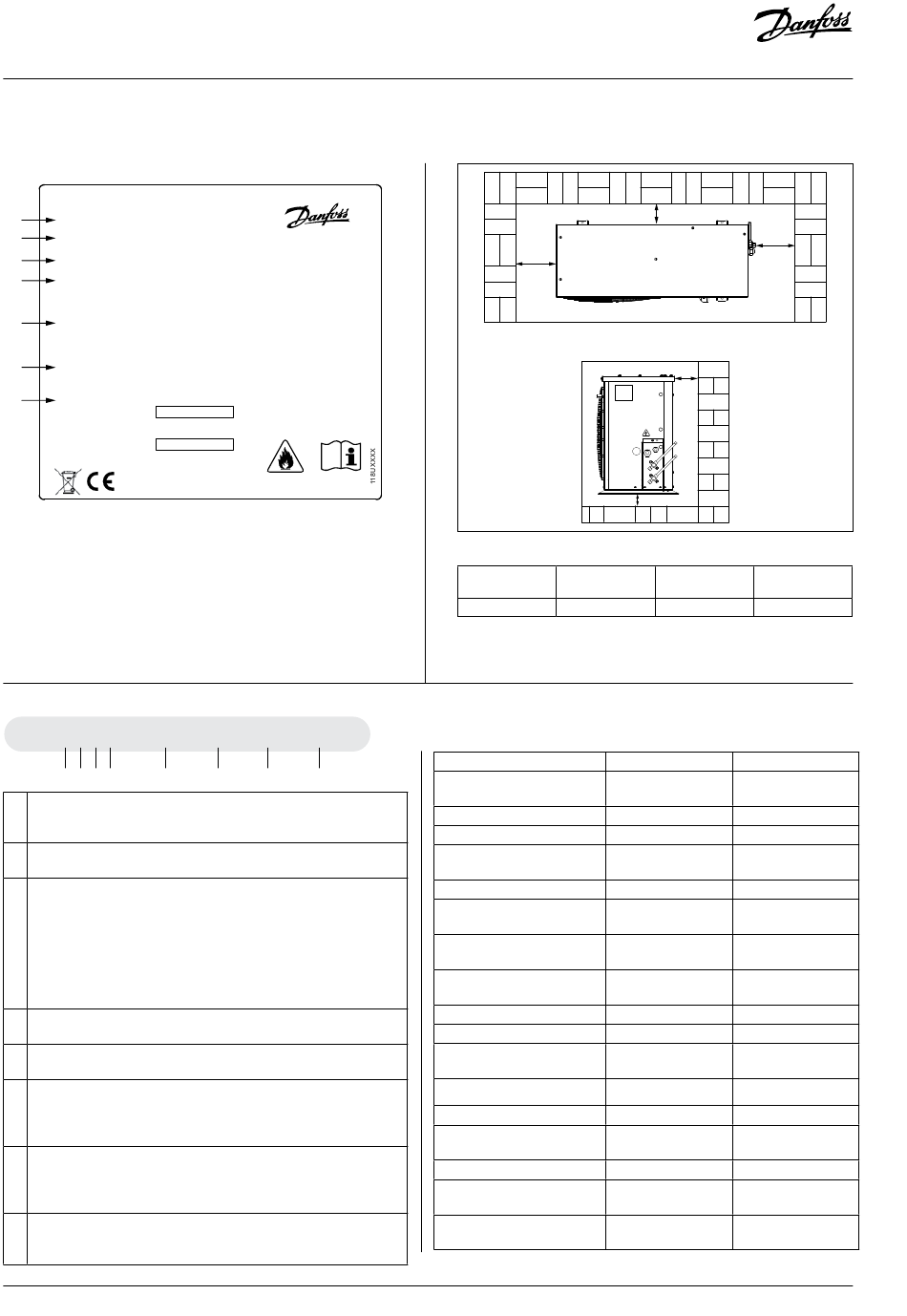

Plaque signalétique
A MSIM034MLW05E
B 114x7275
C
Application MBP
Refrigerant (1) R404A, R452A, R507,
D
R448/9A, R454C, R455A,
R407A, R407F
M.W.P. HP (1) 28 bar
E
LP (1) 7 bar
PS = 28 bar
Voltage 380-400V~3N~50Hz
F
LRA 30,5 A
Serial No. 123456CG1921
G
Barcode Serial No:
EAN No.
XXXXXXXXXXXXX
* Pour connaître les valeurs exactes, reportez-vous à la plaque signalétique
du groupe
A: Modèle
B: Nº de code
C: Application, protection
D: Réfrigérant
E: Pression de service du système (pression de service maximale)
F: Tension d'alimentation, intensité du rotor bloqué, courant continu
maximal
G: Nº de série et code-barres
Système de désignation pour la gamme Optyma™ Slim Pack
OP - MSIM 034 ML W05 G
1 2 3 4 5
1 Application
M = MOYENNES TEMPÉRATURES
L = BASSES TEMPÉRATURES
2 Carrossé
Gamme : S = Slim Pack
3 Réfrigérant
T = R404A/R507, R455A, R454C, R448A/R449A, R452A
S = R134a, R513A, R1234yf
V = R454C, R455A, R452A, R404A/R507
X = R404A / R507, R134a, R407A, R407F, R448A, R513A, R449A,
R452A
I = R404A / R507, R134a, R407A, R407F, R448A, R513A, R449A,
R452A, R454C, R455A
4 Condenseur
M = Condenseur de chaleur à microcanaux
5 Volume balayé
Déplacement en cm 3 : Exemple 034 = 34 cm
6 Plateforme de compresseur
DP/DX/DS = Compresseur à piston à vitesse fixe
MP/MX/MS = Compresseur à piston à vitesse fixe
ML = Compresseur Scroll
7 Version
W05: Optyma™ Slim Pack version standard (voir tableau des
versions)
W09: Optyma™ Slim Pack avec variateur de vitesse du ventilateur
8 Code tension
G = Compresseur et ventilateur monophasés/230 V
E = Compresseur triphasé/400 V et ventilateur monophasé/230 V
48 | AN37261865152501-010201 - 118A2176B
MADE IN INDIA
IP54
(2) R134a,R1234yf,
R513A
(2) 23 bar
(2) 5 bar
MCC 7,5 A
Danfoss A/S, 6430 Nordborg, Denmark
6 7 8
3
N
Illustration 1 : Distances de montage minimum
L M
[mm] [mm]
250 50
Contrôle de version
Optyma™ Slim Pack
Groupe de condensation :
niveau IP
Réfrigérant
Technologie du compresseur
Boîtier de commande
(panneau électrique précâblé)
Condenseur à microcanaux
Variateur de vitesse du
ventilateur
Sectionneur principal
(coupe-circuit)
Filtre déshydrateur (raccords
flare)
Voyant liquide
Résistance de carter
Pressostat ajustable HP/BP
Porte(s) d'accès
Isolation acoustique
Thermostat du gaz de
refoulement
Alarme HP/BP
Conception du boîtier
électrique
Temporisation réglable
(compresseur)
* Compatible avec le réfrigérant A2L
L
O
L
M
N
[mm]
550
W05*
IP54
Groupe I / Groupe II Groupe I / Groupe II
Compresseur piston Compresseur piston
oui
oui
-
-
oui
oui
oui
Mode de réarmement Mode de réarmement
manuel/automatique manuel/automatique
oui pour boîtier oui pour boîtier
électrique électrique
-
oui * (Pré-cablé) oui * (Pré-cablé)
oui* (Pré-cablé) oui* (Pré-cablé)
IP54
oui
© Danfoss | Climate Solutions | 2021.06
O
[mm]
550
W09*
IP54
oui
oui
oui
oui
oui
oui
oui
-
IP54
oui
