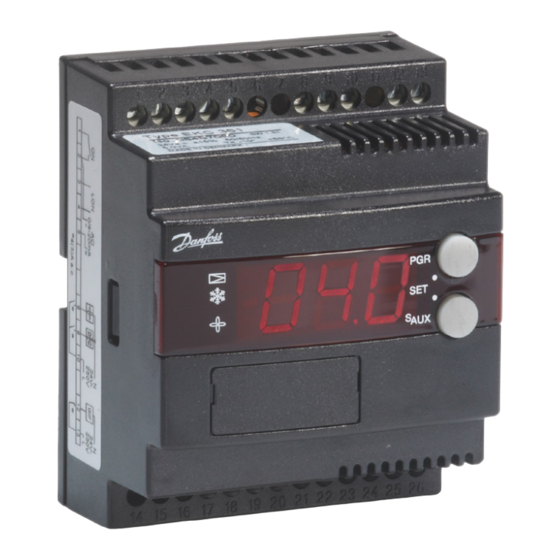

Danfoss EKC 361 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Klimaanlagen
  5. EKC 361
  6. Bedienungsanleitung
Danfoss EKC 361 Bedienungsanleitung

Danfoss EKC 361 Bedienungsanleitung

Medientemperaturregler
Vorschau ausblenden Andere Handbücher für EKC 361:

Werbung

Quicklinks

Diese Anleitung herunterladen

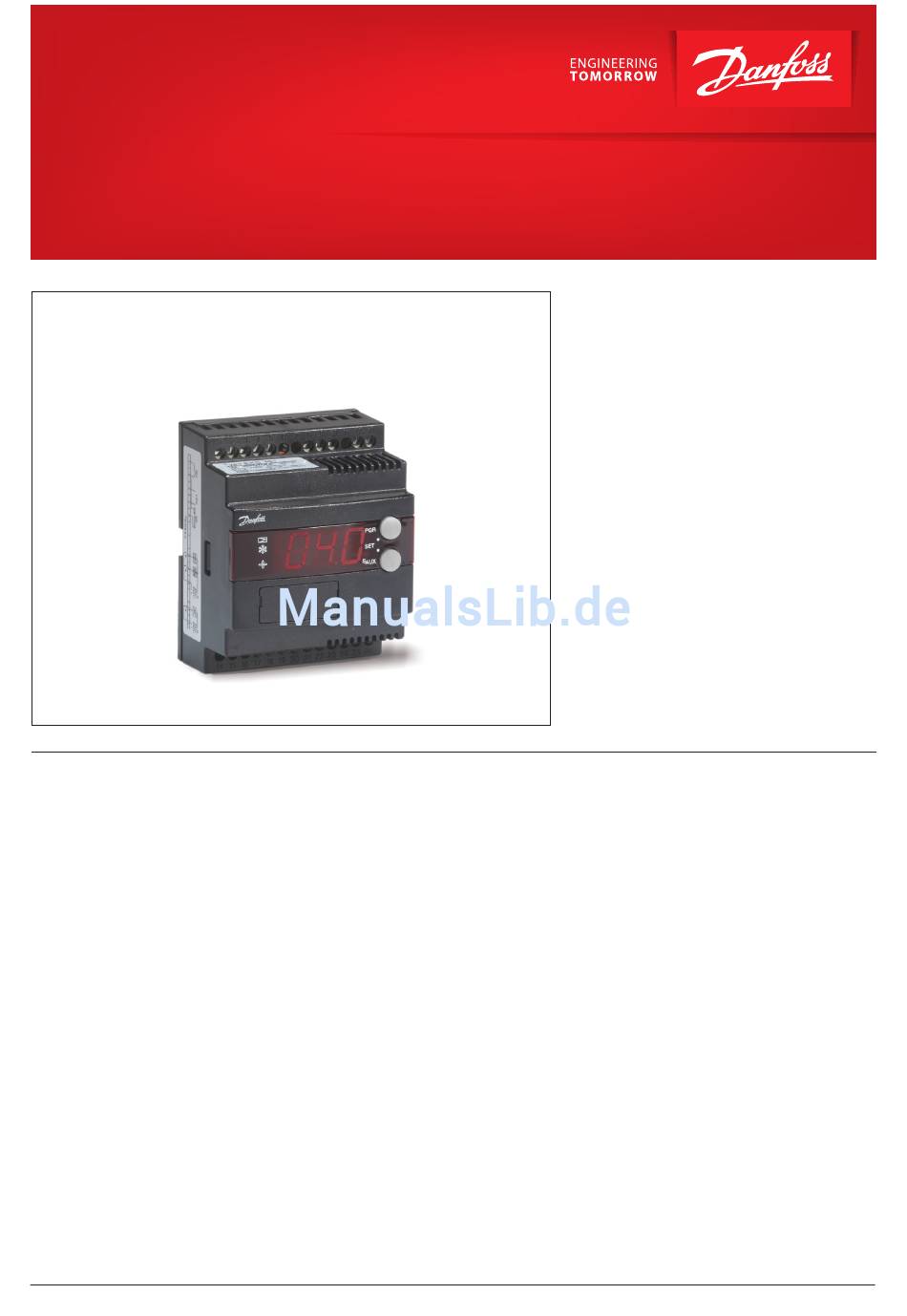

User Guide
Medientemperaturregler
EKC 361
Vorteile
© Danfoss | DCS (ADAP-KOOL®) |2015-11
• Die Temperatur wird nach einem Einpendeln
mit einer Genauigkeit von ±0,25°C oder besser
gehalten.
• Die Verdampfertemperatur wird so hoch wie
möglich gehalten, damit die Luftfeuchtigkeit
hochgehalten werden kann, wodurch
Volumenminderungen begrenzt werden.
• Ein Einpendeln lässt sich mit der adaptiven
Funktion steuern. Zur Wahl stehen:*
- Schnelles Einpendeln, bei dem Unter-
schreitungen zugelassen sind.
- Weniger rasches Einpendeln, bei geringerer
Unterschreitung.
- Einpendeln ohne Unterschreitung.
Regler und Ventil kommen in Kälteanlagen
zum Einsatz, in denen hohe Ansprüche an die
Temperaturregelung gestellt werden.
Dies sind z.B.:
• Kühlräume für Früchte und Lebensmittel
• Klimaanlagen
• Arbeitsräume in der Lebensmittelindustrie
• Prozesskühlung von Flüssigkeiten.
• PID Regelung
• p
-Begrenzung
0
DKRCI.PS.RP0.B2.03 | 1

Werbung

loading

Verwandte Anleitungen für Danfoss EKC 361

Inhaltszusammenfassung für Danfoss EKC 361

  • Seite 1 • Ein Einpendeln lässt sich mit der adaptiven Funktion steuern. Zur Wahl stehen:* - Schnelles Einpendeln, bei dem Unter- schreitungen zugelassen sind. - Weniger rasches Einpendeln, bei geringerer Unterschreitung. - Einpendeln ohne Unterschreitung. © Danfoss | DCS (ADAP-KOOL®) |2015-11 DKRCI.PS.RP0.B2.03 | 1...
  • Seite 2 User Guide | Medientemperaturregler, EKC 361 Einführung Funktionen • Modulierende Temperaturregelung • Digitaler On/Off-Eingang für Start/Stop der Regelung ICS/PM oder zwangsschliessung von ICM • Alarm, falls die eingestellten Alarmgrenzen überschritten wer- • Relaisausgang für Lüfter • Relaisausgang für Magnetventile • Analoges Eingangssignal, mit dem der Temperatursollwert ver-...
  • Seite 3 Zustand des digitalen Eingangs ausschlaggebend, bei Niedrig- temperaturalarm (A2-Alarm) wird jedoch das Magnetventil in der Flüssigkeitsleitung geschlossen. EKC 361 kann auch einen Lüfter steuern (digitaler Ausgang auf Klemme 8 und 10). Dabei ist der Zustand des digitalen Eingangs ausschlaggebend. Der Parameter (r12) muss bei allgemeinem Betrieb EIN sein. Ist der Parameter (r12) AUS, regelt EKC 361 entsprechend einem im AUS-Zustand befindlichen digitalen Eingang.
  • Seite 4 User Guide | Medientemperaturregler, EKC 361 Wirkungsweise Äußerst genaue Temperaturregelung Mit diesem System, bei dem Regler, Pilotventil und Haupt ventil optimal an die Kälteanwendung angepasst sind, lässt sich das Kühlgut mit einer Temperatur aufbewahren, die genauer als ±0,25°C gehalten werden kann.

  • Seite 5: Funktionsübersicht

    User Guide | Medientemperaturregler, EKC 361 Funktionsübersicht Funktion Para- Parameter bei Bedienung über Daten- meter kommunikation Normalbild Normal wird Sair (017=Air) als der aktuelle Anzeigewert angezeigt. Bei Betätigung der unteren Lufttemp. Taste wird Saux 5 Sek. lang angezeigt, anschließend wird wieder auf Sair gewechselt.
  • Seite 6 User Guide | Medientemperaturregler, EKC 361 Stellantriebstyp Ventiltyp Hier ist anzugeben, welcher Stellantrieb in der Anlage eingebaut ist: 1: CVQ -1-5 Bar 2: CVQ 0-6 Bar 3: CVQ 1,7-8 Bar 4: CVMQ 5: KVQ 6: ICM P: Verstärkungsfaktor Kp Kp (Verstärk.) Wird der Kp-Wert herabgesetzt, läuft die Regelung langsamer ab.
  • Seite 7 User Guide | Medientemperaturregler, EKC 361 Wahl des aktuellen Anzeigewerts Display Aux/Luft Bei (017=Air) wird Sair als der aktuelle Anzeigewert angezeigt. Bei Betätigung der unteren Taste Aux =0 wird Saux 5 Sek. lang angezeigt, anschließend wird wieder auf Sair gewechselt.

  • Seite 8: Bedienung

    User Guide | Medientemperaturregler, EKC 361 Menüübersicht Bedienung SW =1.5x Para- Werks- Funktion Min. Max. meter einstell. Display Normalbild Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl zwi- Anzeige der Temperatur am gewählten Fühler schen Anzeige in °C oder in °F.
  • Seite 9 User Guide | Medientemperaturregler, EKC 361 Daten 24 V a.c. +/-15% 50/60 Hz, 80 VA Versorgungs- (Versorgungsspannung galvanisch getrennt spannung von Eingangs- und Ausgangssignalen) Regler 5 VA Leistungsaufnahme Stellantrieb 75 VA Stromsignal 4-20 mA oder 0-20 mA Eingangssignal Digitaler Eingang von externen Kontaktfunk- tion Fühlereingang...
  • Seite 10 User Guide | Medientemperaturregler, EKC 361 Datenkommunikation Falls Sie mehr über die Bedienung von Reglern mittels PC erfahren Auf dieser Seite werden einige der Möglichkeiten beschrieben, möchten, fordern Sie bitte zusätzliche Literatur bei uns an. die Sie mit dem Ausbau des Reglers mit Datenkommunikation erhalten.
  • Seite 11 User Guide | Medientemperaturregler, EKC 361 Anlage 1 Anlage 2 Zusammenwirken zwischen interner und externer Start/Stop- Kabellänge zum Stellantrieb Funktion und den aktiven Funktionen. Der Stellantrieb ist mit 24 V a.c. +/-10% zu versorgen. Um einen zu großen Spannungsverlust in der Leitung zum Stell- antrieb zu vermeiden, ist bei größeren Abständen ein Kabel mit...
  • Seite 12 User Guide | Medientemperaturregler, EKC 361 Start des Reglers Nach Anschluss des Reglers an die Stromversorgung sind vor 4. Ist die Anlage mit einem thermostatischen Expansionsventil Inbetriebnahme des Reglers folgende Schritte vorzunehmen: ausgestattet, ist dieses auf eine minimal stabile Über hitzung 1.
  • Seite 13 User Guide | Medientemperaturregler, EKC 361 Feineinstellungen Nachdem die Anlage eine gewisse Zeit in Betrieb war, kann sich die Optimierung einiger Einstellungen als dienlich erweisen. Nachfolgend werden jene Einstellungen beschrieben, die Einfluss auf die Geschwindigkeit und Genauigkeit der Regelung haben.
  • Seite 14 User Guide | Medientemperaturregler, EKC 361 © Danfoss | DCS (ADAP-KOOL®) | 2015-11 DKRCI.PS.RP0.B2.03 | 14...
  • Seite 15 User Guide | Medientemperaturregler, EKC 361 © Danfoss | DCS (ADAP-KOOL®) | 2015-11 DKRCI.PS.RP0.B2.03 | 15...
  • Seite 16 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
