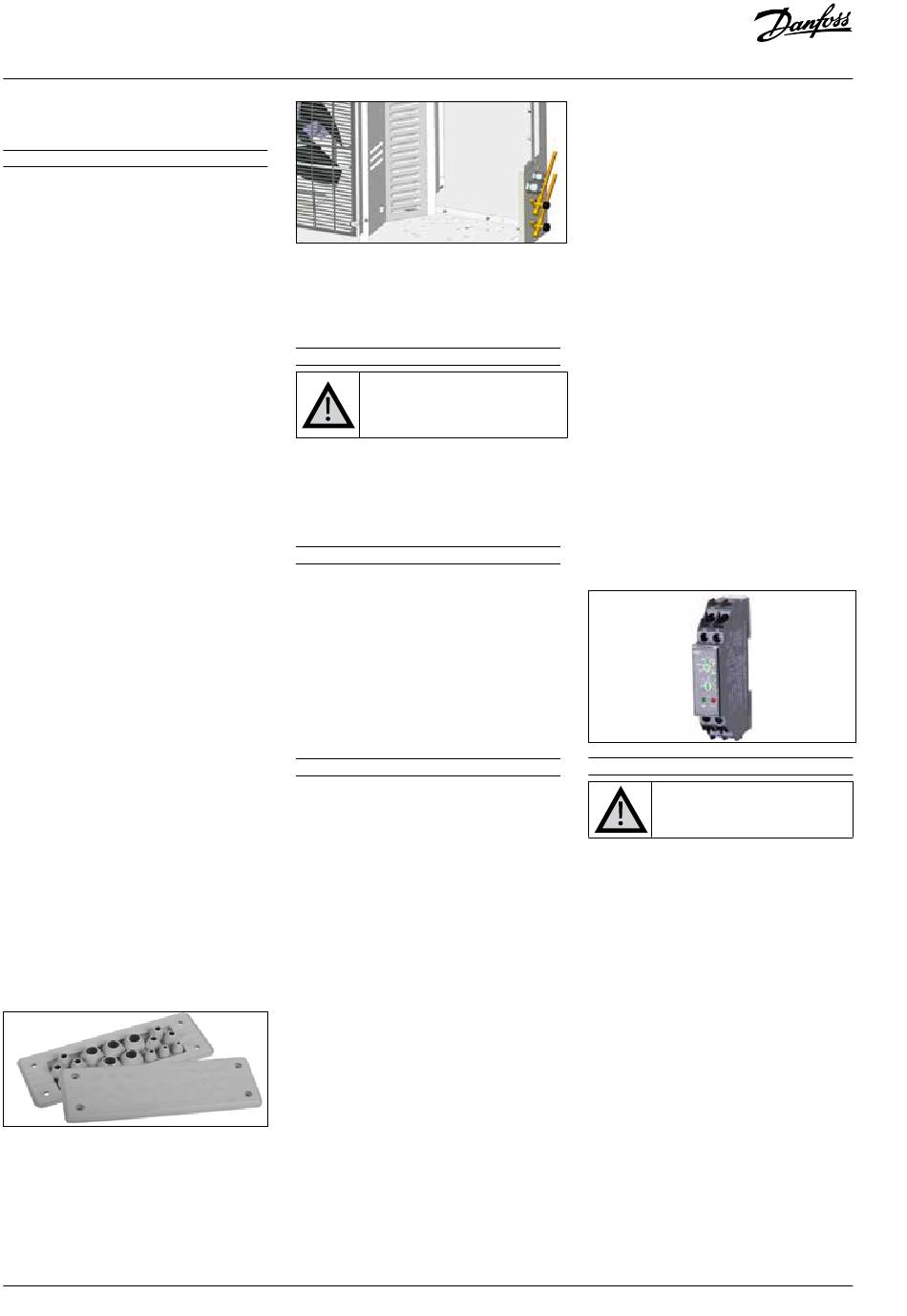

Instrucciones
y que se evite el riesgo de que se produzcan
golpes de líquido en el compresor.
4 – Instalación
• La instalación y el mantenimiento de las
unidades condensadoras
Pack deben correr a cargo de personal
cualificado que cumpla las normativas locales
e internacionales aplicables.
• La instalación de la que forme parte la unidad
condensadora debe satisfacer los requisitos
establecidos por la Directiva sobre equipos
a presión n.º 2014/68/UE. En sí, la unidad
condensadora no tiene la consideración de
«unidad» en el campo de aplicación de dicha
directiva.
• La unidad se debe instalar de forma segura
en un soporte estable y rígido al que se deberá
fijar desde el principio. Ver Anexo A, imagen 2.
• Se recomienda instalar la unidad sobre arandelas
de goma o amortiguadores de vibraciones
(no suministrados).
• Libere lentamente la carga de nitrógeno a
través del puerto Schrader. Consulte la imagen
del Anexo A, imagen 3.
• Conecte la unidad al sistema lo antes posible
para evitar que el aceite sufra contaminación
como resultado de la humedad ambiental.
• Evite que penetren materiales extraños en
el sistema durante el corte de los tubos. No
perfore ningún orificio allí donde no pueda
quitar las rebabas.
• Lleve a cabo las soldaduras con cuidado,
empleando técnicas actuales; purgue los
conductos haciendo circular gas nitrógeno.
• Conecte los dispositivos de seguridad y control
necesarios. Cuando utilice el puerto Schrader a
este efecto, retire el tapón ficticio.
• Se recomienda aislar el conducto de aspiración
del evaporador hasta la entrada del compresor
empleando aislante de 19 mm de grosor.
• Asegúrese de que no haya refrigerante o daños
en el interior de la unidad ni grietas en las
tuberías.
• Asegúrese de que todos los componentes del
interior de la caja eléctrica están protegidos
contra sobrecargas eléctricas y descartados por
el fabricante correspondiente como fuentes de
ignición con los refrigerantes aprobados.
• El cableado exterior debe tenderse únicamente
a través de prensaestopas IP65 y de la placa
de entrada de cables. Para cualquier cable
adicional, se prohíbe terminantemente
perforar los lados del panel eléctrico.
• Para el cableado de campo, solo se debe
perforar el orificio requerido. No debe quedar
ningún orificio perforado sin cable en él. Si se
produce una perforación no deseada, deberá
sustituirse toda la placa del prensaestopas.
• El panel divisorio tiene aberturas específicas
para ventilación previa, no selle/obstruya/
cierre las aberturas de ninguna manera.
18 | AN37261865152501-010201 - 118A2176B
Optyma™ Slim
• En caso de fugas inciertas, para evitar
la concentración de refrigerante en el
compartimento del compresor, el encendido
del compresor tiene un retardo de 30 segundos
(ajuste de fábrica) no reduzca el ajuste por
debajo de esos 30 segundos.
5 – Detección de fugas
• No utilice tintes para la detección de fugas.
• Lleve a cabo una prueba de detección de fugas
en todo el sistema.
• La presión máxima de prueba es de 25 bar.
• Cuando detecte una fuga, repárela y repita el
proceso de detección de fugas.
6 – Deshidratación mediante vacío
• No use el compresor para vaciar el sistema.
• Conecte una bomba de vacío a los lados de
baja y alta presión.
• La bomba de vacío debe estar certificada para
su uso en un entorno con refrigerante A2L o
ATEX.
• Vacíe el sistema hasta una presión absoluta de
500 μm Hg (0,67 mbar).
• No use un megóhmetro ni conecte la
alimentación al compresor mientras este se
encuentre sometido a vacío; ello podría causar
daños internos.
7 – Conexiones eléctricas
• Compruebe que todas las conexiones eléctricas
del interior de la unidad condensadora estén
bien fijadas, ya que se podrían haber aflojado
durante el transporte.
• Apague el sistema y aísle la fuente de
alimentación principal.
• Asegúrese de que no sea posible encender
la fuente de alimentación durante la instalación.
• Todos los componentes eléctricos deben
seleccionarse de acuerdo con las normas
EN60335-1, EN60204 o la norma local aplicable
y los requisitos de la unidad.
• Consulte el esquema eléctrico si desea obtener
información detallada acerca de las conexiones
eléctricas.
• Todos los componentes eléctricos deben
ser aptos para el uso de refrigerantes A2L y
estar descartados como fuente de ignición.
• Asegúrese de que la fuente de alimentación
responda a las características de la unidad y sea
estable (Tolerancia de tensión permitida ±10 %
y tolerancia de frecuencia permitida ±2,5 Hz).
• Los cables
corresponderse con los datos de la unidad para
tensión, corriente y condiciones ambientales.
Consulte la placa de características para
obtener información sobre la tensión y la
corriente.
• Proteja la fuente de alimentación y asegúrese
de que dispone de una conexión a tierra
adecuada.
• La frecuencia de arranque de las unidades
No presurice nunca el circuito
con oxígeno o aire seco. Esto
podría provocar un incendio o una
explosión.
de alimentación deben
condensadoras Optyma™ Slim Pack debe
limitarse para compresores alternativos
- 1 Sin condensador de arranque, 5 arranques
por hora como máximo.
- 2 Con condensador de arranque, 10 arranques
por hora como máximo.
• Conecte la fuente de alimentación de acuerdo
con las normas locales y los requisitos legales.
• La unidad está equipada con interruptores
de alta y baja presión que interrumpen
directamente la fuente de alimentación del
compresor y emiten señales de alarma de
230V CA (máx. 50 VA) en caso de activación.
El cableado de la señal de alarma debe
realizarse in situ. Consulte el diagrama
eléctrico para obtener más información). Los
parámetros de desconexión por alta y baja
presión deben ser ajustados por el instalador
teniendo en cuenta el modelo del compresor,
el refrigerante y la aplicación.
• Determine la secuencia de fases empleando
un medidor de fase para establecer el orden
de las fases L1, L2 y L3.
• Conecte las fases L1, L2 y L3 a los terminales
del interruptor principal T1, T2 y T3,
respectivamente.
• El temporizador debe tener un ajuste mínimo
de 30 segundos para la ventilación previa.
Gire en el sentido de las agujas del reloj y fije
la flecha en la marca de 30s o más (consulte la
imagen siguiente).
8 – Seguridad
La puerta de la caja eléctrica debe
estar cerrada antes de conectarla
a la fuente de alimentación.
Las unidades tiene recipiente con tapón
adaptador NPT de 3/8". El usuario puede
seleccionar varias opciones, como se menciona
en el artículo 6.2.2.3 de la norma EN 378-2:2016.
• La unidad/instalación en la que está montada/
integrada la unidad condensadora debe
satisfacer los requisitos establecidos por la PED.
• Según el reglamento sobre gases fluorados
de la UE, el R1234yf, el R454C y el R455A
se consideran refrigerantes
inflamables. Las unidades Optyma™ Slim Pack
son aptas para R1234yf, R454C y R455A. Deben
tomarse todas las precauciones y medidas de
seguridad necesarias antes y después de su
instalación.
• Todas las unidades condensadoras Optyma™
Slim Pack se suministran con presostato
doble ajustable (KP-17WB) con una intensidad
nominal máxima de 0,5A.
• Para evitar el arco eléctrico entre las clavijas
del conector hermético, el compresor no
debe arrancar o no deben realizarse pruebas
eléctricas de dicha resistencia dieléctrica
mientras el sistema de refrigeración esté
sometido a vacío.
• Todos los componentes deben ser compatibles
con los refrigerantes especificados de acuerdo
con los códigos de las unidades condensadoras
© Danfoss | Climate Solutions | 2021.06
