Instruções
âmbito desta directiva.
• A unidade deve ser firmemente instalada num
suporte rígido e estável e deve estar fixa desde
o início. Consulte o Anexo -A, Imagem 2.
• Recomendamos que monte a unidade em
apoios de borracha ou amortecedores de
vibrações (não fornecidos).
• Alivie lentamente a carga de nitrogénio
através da porta da válvula schrader. Consulte
a imagem no Anexo -A, Imagem 3.
• Assim que possível, ligue a unidade ao
sistema para evitar que a humidade ambiente
contamine o óleo.
• Evite a entrada de material no sistema durante
o corte dos tubos. Nunca faça furos em locais
em que as rebarbas não possam ser removidas.
• Efetue a brasagem com extremo cuidado,
utilizando
a
mais
recente
e tubagens de ventilação em conjunto com
o fluxo de gás de nitrogénio.
• Ligue os dispositivos de segurança e de
controle necessários. Quando a porta schrader
for usada para esse fim, remova a tampa fictícia.
• Recomenda-se que isole o tubo de aspiração
desde o evaporador até à entrada do
compressor com um isolamento de 19 mm de
espessura.
• Certifique-se de que não existe refrigerante
nem danos no interior da unidade e que não
existem fissuras nos tubos.
• Certifique-se de que todos os componentes
no interior da caixa elétrica estão protegidos
contra sobrecargas elétricas e "não são fontes
de ignição" do respetivo fabricante para
refrigerantes aprovados.

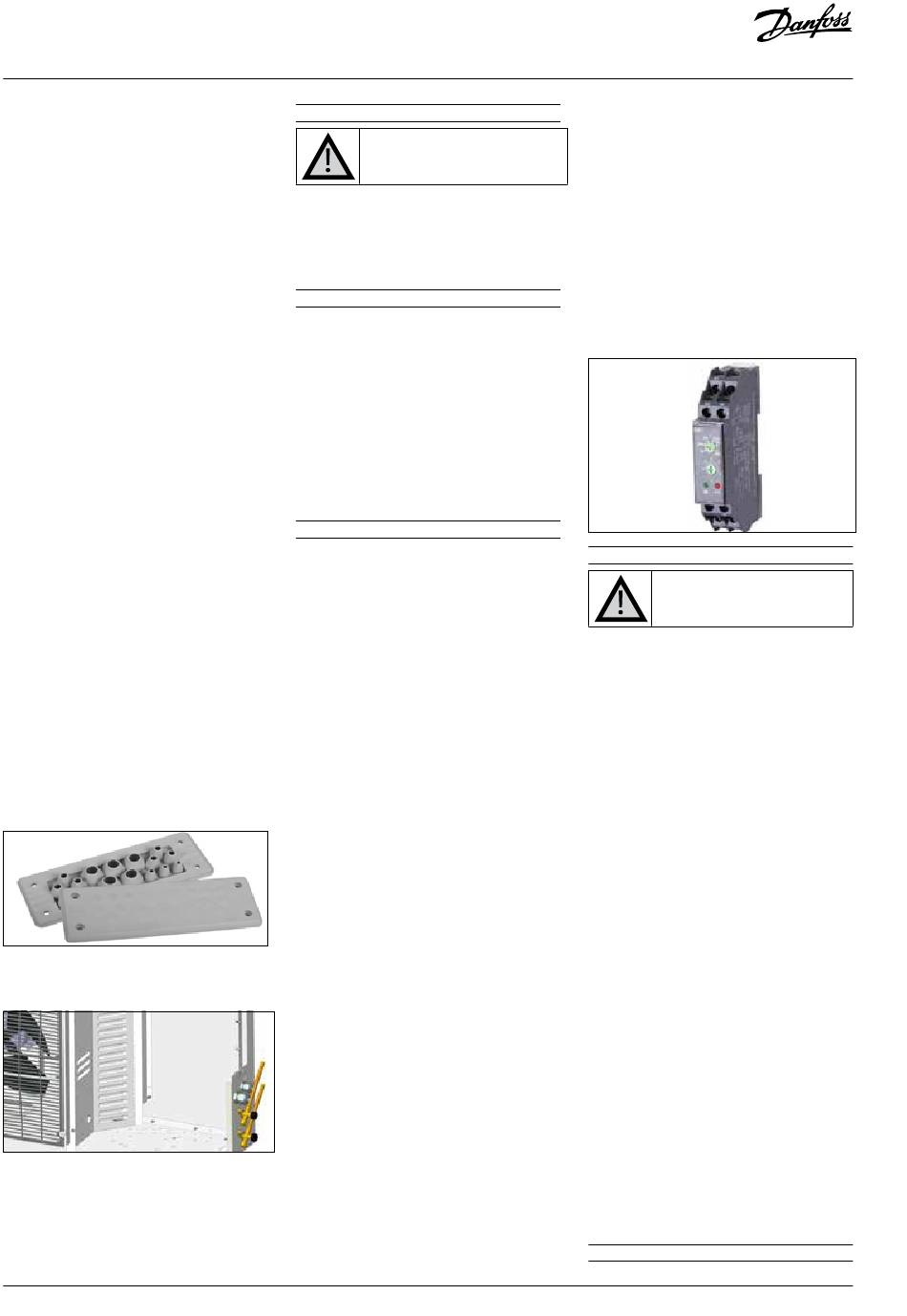

• A fiação de campo deve ser encaminhada
apenas através dos cabo com IP65 e da placa
de entrada do cabo. É estritamente proibido
perfurar as partes laterais do painel elétrico
para passar quaisquer cabos adicionais.
• Para a cablagem de campo, apenas deve ser
perfurado o orifício necessário. Não deve ser
deixado qualquer orifício perfurado sem um
cabo no mesmo. Se ocorrerem perfurações
indesejadas, deve substituir-se toda a placa de
base.
• O painel de partição possui aberturas
específicas para a pré-ventilação, não vede/
obstrua/feche as aberturas de nenhuma forma.
• Em caso de fugas incertas: para evitar
a
concentração
de
refrigerante
compartimento do compressor, este possui
um atraso de 30 segundos (definição de
fábrica); não reduza para uma definição inferior
a 30 segundos.
28 | AN37261865152501-010201 - 118A2176B
5 – Deteção de fugas
Nunca pressurize o circuito com
oxigénio ou ar seco. Isso poderá
provocar um incêndio ou explosão.
• Não utilize tinta para deteção de vazamento.
• Efetue um teste de deteção de vazamento
na totalidade do sistema.
• A pressão máxima de teste é de 25 bar.
• Quando for encontrada uma fuga, repare-a
e repita o teste de deteção de fugas.
6 – Desidratação a vácuo
• Nunca utilize o compressor para purgar
o sistema.
• Ligue uma bomba de vácuo a ambos os lados
de Baixa Pressão e de Alta Pressão.
tecnologia
• A bomba de vácuo deve estar certificada para
utilização num ambiente com refrigerante A2L
ou possuir certificação ATEX.
• Baixe o sistema para uma pressão absoluta
inferior a 500 µm Hg (0,67 mbar).
• Não utilize um megaohmímetro nem aplique
potência no compressor enquanto este se
encontrar sob vácuo, pois poderá provocar
danos internos.
7 – Ligações eléctricas
• Certifique-se de que todas as ligações elétricas
dentro da unidade de condensação estão
devidamente apertadas, pois podem ter-se
soltado durante o transporte.
• Desligue e isole a fonte de alimentação
principal.
• Certifique-se de que a fonte de alimentação
não pode ser ligada durante a montagem.
• Todos os componentes elétricos devem
ser selecionados de acordo com as normas
EN60335-1, EN60204 ou as normas locais
aplicáveis e requisitos da unidade.
• Consulte o diagrama de fiação para obter
informações detalhadas sobre as ligações.
• Todos os componentes elétricos devem estar
qualificados para utilizar refrigerantes A2L e
"não ser fonte de ignição".
• Certifique-se de que a fonte de alimentação
corresponde às características da unidade
e que a fonte de alimentação se encontra
estável (Tolerância de tensão permitida de
±10% e tolerância de frequência permitida de
±2,5 Hz).
• Os cabos da fonte de alimentação devem estar
de acordo com os dados da unidade relativos
à tensão, corrente e condições ambientais.
Consulte a Placa de identificação para obter
informações sobre a tensão e a corrente.
• Proteja a fonte de alimentação e assegure-se
que existe uma correta ligação à terra.
• A frequência de arranque da unidade de
condensação Optyma™ Slim pack tem de ser
limitada para compressores recíprocos
- 1 Sem o capacitor de partida, 5 partidas por
hora no máximo.
- 2 Com o capacitor de partida 10 partidas por
hora no máximo.
• Coloque
a
conformidade com os padrões locais e os
requisitos legais.
• A unidade está equipada com pressostatos de
no
alta e baixa pressão, que cortam diretamente
a alimentação ao compressor e fornecem
sinais de alarme de 230 V CA (máx. 50 V A)
caso sejam ativados
de alarme devem ser efetuadas no terreno.
Consulte o diagrama de ligações para obter
fonte
de
alimentação
em
(As ligações do sinal
mais informações). Os parâmetros relativos
a cortes de alta e baixa pressão devem
ser definidos pelo instalador tendo em
consideração o modelo do compressor,
o refrigerante e a aplicação.
• Determine a sequência de fases utilizando
um medidor de fase, de modo a estabelecer
a ordem das fases de linha L1, L2 e L3.
• Ligue as fases de linha L1, L2 e L3 aos
terminais do interruptor principal T1, T2 e T3,
respetivamente.
• O temporizador deve ter uma definição mínima
de 30 segundos para a pré-ventilação. Gire no
sentido dos horário do relógio e defina a seta
para a marca de 30s ou superior (consultar
a imagem abaixo).
8 – Segurança
A porta da caixa elétrica deve estar
fechada antes de ser ligada à fonte
de alimentação.
As unidades possuem um recetor com uma ficha
de adaptador NPT de 3/8". O utilizador pode
selecionar várias opções, tal como mencionado
em EN378-2:2016 Artigo § 6.2.2.3.
• A unidade/instalação em que a unidade de
condensação está montada/integrada deve
estar em conformidade com a PED.
• De acordo com o regulamento relativo a
gases F da UE, R1234yf, R454A e R455A
são considerados refrigerantes ligeiramente
inflamáveis. As unidades Optyma™ Slim Pack
estão qualificadas com R1234yf, R454C e
R455A. Deve ter em conta todas as precauções
e medidas de segurança, antes e depois da
instalação.
• Todas as unidades de condensação Optyma™
Slim Pack são fornecidas com um interruptor
de pressão duplo ajustável (KP-17WB) com
uma corrente nominal máxima de 0,5 A.
• Para evitar o arco elétrico entre os pinos do
conector hermético, o compressor não pode
arrancar nem devem ser realizados testes
elétricos, tais como a força dielétrica, enquanto
o sistema de refrigeração estiver sob vácuo.
• Todos os componentes devem poder ser
utilizados com refrigerantes especificados
de acordo com os códigos de unidades de
condensação Optyma™ Slim Pack. Consulte
o Anexo A.
• As unidades de condensação Optyma™ Slim
Pack possuem pré-ventilação através do
ventilador do condensador antes do arranque
do compressor (30 segundos). Nunca desligue
nem modifique as definições do temporizador.
• Tenha cuidado com componentes quentes
e extremamente frios.
• Preste atenção a componentes em movimento.
A alimentação elétrica deverá ser desligada
durante a assistência.
9 – Abastecer o sistema
