Instrucciones
Optyma™ Slim Pack. Consulte el Anexo A.
• Las unidades condensadoras Optyma™ Slim
Pack disponen de ventilación previa a través
del ventilador del condensador antes de
poner en marcha el compresor (30 segundos).
Nunca desconecte ni modifique los ajustes del
temporizador.
• Tenga cuidado con los componentes calientes
y extremadamente fríos.
• Tenga cuidado con los
móviles. La fuente de alimentación se debe
desconectar durante las tareas de reparación
y mantenimiento.
9 – Carga del sistema
• Antes de cargar la unidad condensadora
Optyma™ Slim Pack con refrigerante, utilice
los Equipo de protección individual (EPI)
adecuados.
• Nunca ponga en marcha el compresor en
condiciones de vacío. Mantenga el compresor
apagado.
• Si es necesario añadir aceite, consulte la etiqueta
del compresor para conocer el tipo de aceite
que debe emplearse. Consulte las directrices de
aplicación del compresor para conocer el nivel
mínimo de aceite antes de rellenar.
• Utilice exclusivamente el refrigerante para el
que se haya diseñado la unidad.
• Para los refrigerantes con deslizamiento, como
R454C, R455A, R448A, R449A y R452A, utilice
la válvula de líquido para cargar.
• Llene el condensador o el depósito de líquido
con refrigerante en fase líquida. Cargue el
sistema paulatinamente hasta alcanzar una
presión de 4-5 bar para los refrigerantes R448A,
R449A, R452A, R407A, R407F, R507, R404A,
R454C o R455A y de aproximadamente
2 bar para R134a y R513A, R1234yf.
• No introduzca refrigerante líquido a través de
la línea de aspiración.
• Se prohíbe la mezcla de aditivos con el aceite
y/o el refrigerante. El resto de la carga deberá
llevarse a cabo una vez que la instalación haya
alcanzado sus niveles nominales y los mantenga
con estabilidad durante el funcionamiento.
• Nunca deje la botella de carga conectada al
circuito.
• Al cargar refrigerante A2L, asegúrese de que el
área de carga esté bien ventilada.
10 – Verificación antes de la puesta en marcha
Emplee dispositivos de seguridad
como presostatos de seguridad o
válvulas mecánicas de alivio (no
se suministran), que satisfagan los
requisitos de las normas de ámbito
general y local vigentes, así como
las normas de seguridad aplicables.
Asegúrese de que funcionan y de que
están correctamente ajustados.
Compruebe que los ajustes de los
presostatos de alta presión y de
las válvulas de alivio no superan la
presión de servicio máxima de los
componentes del sistema.
• Compruebe que todas las conexiones eléctricas
están bien fijadas y que cumplen las normas
internacionales y locales.
• Si es preciso el uso de una resistencia de cárter,
esta deberá energizarse, al menos, 12 horas
antes de la puesta en marcha inicial y cualquier
puesta en marcha que tenga lugar tras un
período prolongado de inactividad.
• La resistencia del cárter debe fijarse firmemente
© Danfoss | Climate Solutions | 2021.06
a la carcasa del compresor. Asegúrese de que no
se caiga.

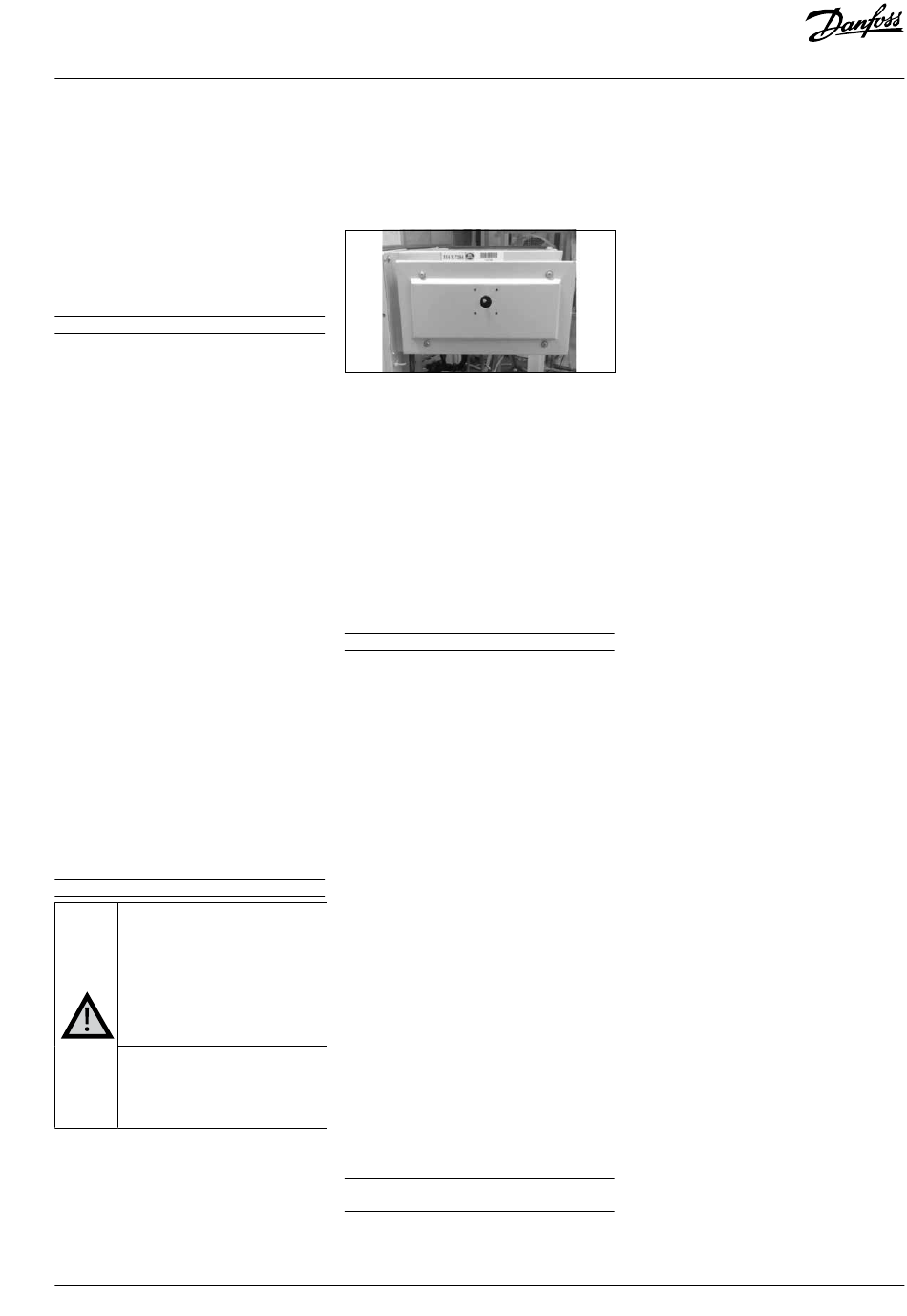

• La puerta del panel eléctrico debe cerrarse
firmemente con el tirador del panel de la
puerta. Solo en la versión W09, la puerta frontal
de la caja eléctrica está sujeta con 4 tornillos en
cada esquina. Consulte la siguiente imagen para
obtener más detalles.
componentes
• Todos los tubos de interconexión con unidades
condensadoras Optyma™ Slim Pack (de líquido
y de aspiración)
correctamente en función de la ubicación del
evaporador.
• La caída de presión en las tuberías de la línea
de líquido debe evaluarse según la ubicación
y la distancia del evaporador (consulte el
selector de refrigeración 2).
• La presión y las temperaturas de aspiración/
descarga de las unidades condensadoras
Optyma™ Slim Pack deben estar dentro de
los límites de funcionamiento establecidos;
no utilice nunca la presión de aspiración de la
unidad condensadora por debajo de la presión
absoluta (vacío).
11 – Arranque
• No ponga en marcha la unidad sin haberla
cargado antes con refrigerante.
• Todas las válvulas de servicio deben estar en
posición de apertura. Consulte la ilustración 3.
• Compruebe que la fuente de alimentación
satisfaga las características de la unidad.
• Compruebe que la resistencia de cárter
funcione.
• Compruebe que el ventilador pueda girar
libremente.
• Compruebe que se haya retirado la chapa
de protección de la parte posterior del
condensador.
• Equilibre la presión de HP/LP.
• Energice a la unidad. El ventilador del
condensador debe arrancar inmediatamente
y, tras 30 segundos de retardo, arranca el
compresor (ventilación previa).
• Si el sentido de giro del motor del ventilador
es el correcto, el indicador de baja presión
del manómetro mostrará una disminución
de la presión y el de alta presión mostrará un
aumento de la misma.
• Asegúrese de haber leído las instrucciones
de instalación suministradas con la unidad
condensadora.
• Utilice únicamente los refrigerantes correctos
que se indican en la placa de datos técnicos.
• Compruebe el nivel de aceite del compresor.
• Compruebe que todas las conexiones mecánicas
estén bien apretadas.
• Compruebe que todos los ajustes de sobrecarga
eléctrica sean correctos (consulte el Anexo D
- Diagrama de cableado).
12 – Comprobaciones
funcionamiento
• Compruebe la dirección de rotación del ventilador.
Debe circular aire desde el condensador hacia
el ventilador.
• Compruebe la tensión y el consumo de
corriente.
• Compruebe el recalentamiento de la aspiración
para reducir el riesgo de golpes de líquido.
• Para refrigerantes con deslizamiento, utilice
la diferencia de temperatura entre el punto
de rocío saturado en la presión de aspiración y la
temperatura de la línea de aspiración en el tubo.
• Cuando se disponga de un visor en el compresor,
observe el nivel de aceite en el arranque
y durante el funcionamiento para confirmar que
el nivel de aceite permanece visible.
• Respete los límites de funcionamiento.
• Las unidades condensadoras Optyma™ Slim Pack
están diseñadas para funcionar a temperaturas
de hasta 43°C. Durante el funcionamiento
normal o pico de operación, la temperatura
de condensación saturada no debe superar
los 63°C para R448A, R449A, R452A, R454C
y
sación del punto de rocío saturado no debe
deben dimensionarse
superar los 65°C para R134a, R513A y R1234yf.
• Compruebe que ningún tubo de interconexión
sufra vibraciones anormales. En caso de
exceso de vibraciones, son necesarias medidas
correctivas como soportes y abrazaderas.
• Cuando
refrigerante adicional en fase líquida en el lado
de baja presión, lentamente y lo más alejado
posible del compresor. El compresor debe estar
en funcionamiento durante este proceso.
• No sobrecargue el sistema.
• Siga las normativas locales para restaurar el
refrigerante de la unidad.
• Nunca libere refrigerante a la atmósfera.
• Antes de abandonar el lugar de instalación, lleve
a cabo una inspección general y compruebe
la limpieza, el ruido y la existencia de fugas.
• Anote el tipo y la cantidad de refrigerante
cargado,
funcionamiento, como referencia para la
ejecución de futuras inspecciones.
• Carga
funcionamiento de los motores para garantizar
un funcionamiento correcto.
• Compruebe el recalentamiento de aspiración
del compresor para reducir el riesgo de golpes
de líquido.
• Deje que el sistema funcione durante 3-4 horas.
Compruebe el nivel de aceite del compresor
y rellénelo con el tipo de aceite correcto, tal
y como se indica en la placa de datos técnicos
de la unidad y el compresor.
• Vuelva a comprobar el nivel de aceite del
compresor tras 24 horas de funcionamiento.
• Lleve a cabo una prueba de fugas final y
asegúrese de que todas las cubiertas estén
colocadas y de que todos los tornillos estén
apretados.
• Etiquetado completo del refrigerante para
cumplir con la normativa local
• Asegúrese de que el mantenimiento se lleve
a cabo de acuerdo con las instrucciones de
instalación.
con la unidad en
