Anleitung
Anhang – A
Technische Daten (Deutsch)

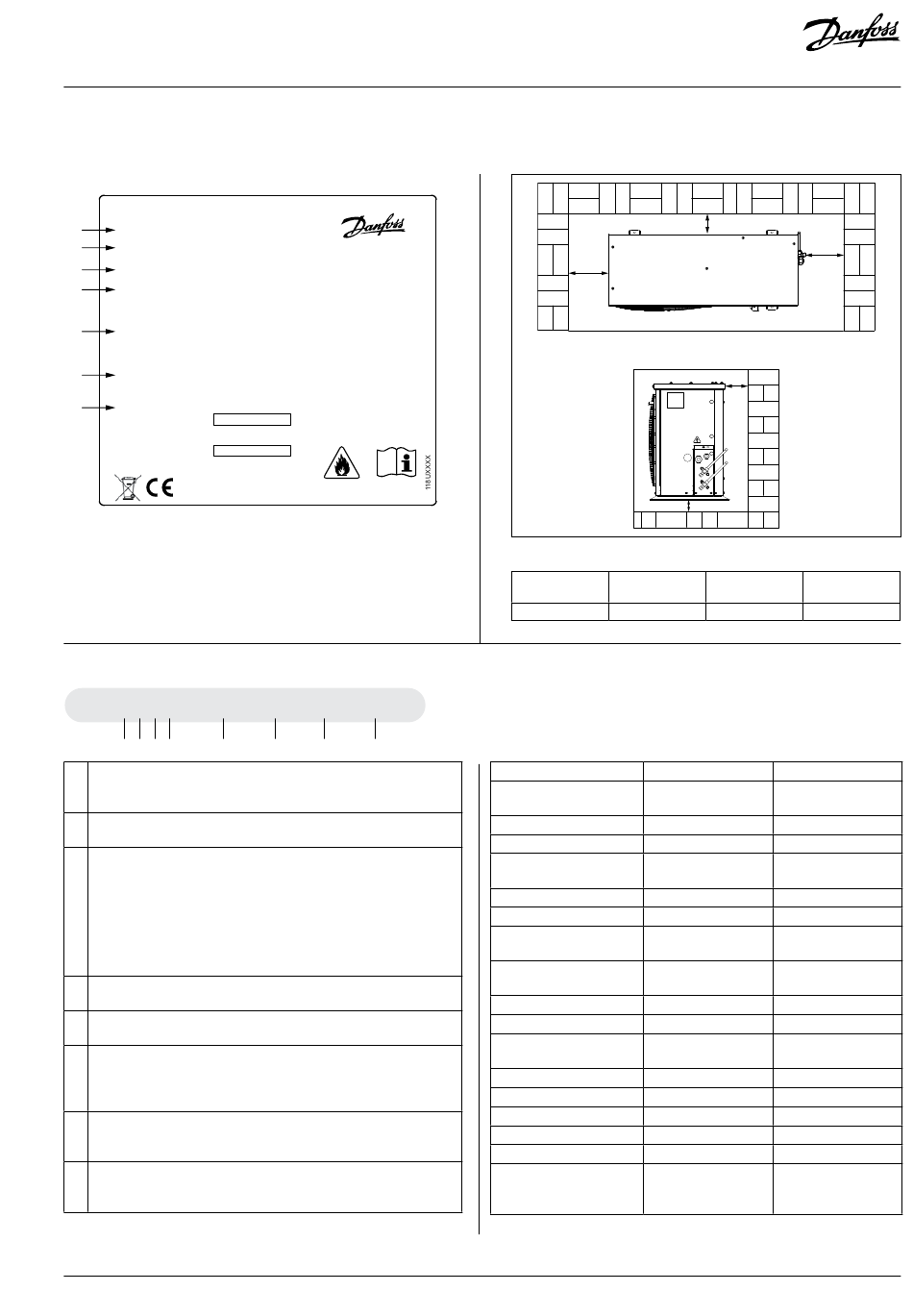

Typenschild
A MSIM034MLW05E
B 114x7275
C
Application MBP
D Refrigerant (1) R404A, R452A, R507,
R448/9A, R454C, R455A,
R407A, R407F
M.W.P. HP (1) 28 bar
E
LP (1) 7 bar
PS = 28 bar
Voltage 380-400V~3N~50Hz
F
LRA 30,5 A
G Serial No. 123456CG1921
Barcode Serial No:
EAN No.
XXXXXXXXXXXXX
*Genaue Werte siehe Typenschild in der Einheit
A: Typ
B: Bestellnummer
C: Anwendung, Schutz
D: Kältemittel
E: Betriebsdruck des Systems (maximaler Betriebsdruck)
F: Versorgungsspannung, blockierter Rotorstrom, maximaler Dauerstrom
G: Seriennummer und Strichcode
Bezeichnungssystem für das Produkt Optyma™ Slim Pack
OP - MSIM 034 ML W05 G
1 2 3 4 5
1 Anwendung
M = MBP (NORMALKÜHLUNG)
L = LBP (TIEFKÜHLUNG)
2 Verbund
Verflüssigungssatzbaureihe: S = Slim Pack
3 Kältemittel
T = R404A/R507, R455A, R454C, R448A/R449A, R452A
S = R134a, R513A, R1234yf
V = R454C, R455A, R452A, R404A/R507
X = R404A / R507, R134a, R407A, R407F, R448A, R513A, R449A,
R452A
I = R404A / R507, R134a, R407A, R407F, R448A, R513A, R449A,
R452A, R454C, R455A
4 Verflüssiger
M = Microchannel-Verflüssiger
5 Hubvolumen
Hubvolumen in cm : Beispiel 034 = 34 cm
3
6 Verdichterplattform
DP/DX/DS = Hubkolbenverdichter mit fester Drehzahl
MP/MX/MS = Hubkolbenverdichter mit fester Drehzahl
ML = Scroll-Verdichter
7 Version
W05: Optyma™ Slim Pack Standardversion (siehe Versionstabelle)
W09: Optyma™ Slim Pack mit Lüfterdrehzahlregler
8 Spannungscode
G = 230 V/1-Phasen-Verdichter und Lüfter
E = 400 V/3-Phasen-Verdichter und 230 V/1-Phasen-Lüfter
© Danfoss | Climate Solutions | 2021.06
MADE IN INDIA
IP54
(2) R134a,R1234yf,
R513A
(2) 23 bar
(2) 5 bar
MCC 7,5 A
Danfoss A/S, 6430 Nordborg, Denmark
6 7 8
3
N
Abbildung 1: Mindestmontageabstände
L M
[mm] [mm]
250 50
Ausführung dieser Version
Optyma™ Slim Pack
Verflüssigungssatz:
IP-Schutzart
Kältemittel Gruppe I/Gruppe II
Verdichtertechnologie Hubkolbenverdichter Hubkolbenverdichter
Integrierter elektrischer
Schaltkasten
Microchannel-Verflüssiger
Lüfterdrehzahlregler
Hauptschalter
(Leistungsschalter)
Filtertrockner
(Bördelanschlüsse)
Schauglas
Kurbelgehäuseheizung
Einstellbarer HD-/
ND-Druckschalter Manueller Resetmodus
Servicetür(en) ja für Schaltkasten
Schalldämmung
Heißgasthermostat
HD-/ND-Alarm
Schutzart Schaltkasten
Einstellbare
Verzögerungszeit
(Verdichter)
*Kompatibel mit A2L-Kältemittel
118A2176B - AN37261865152501-010201 | 45
L
O
L
M
N
[mm]
550
W05* W09*
IP54 IP54
Gruppe I/Gruppe II
ja ja
ja ja
- ja
- ja
ja ja
ja ja
ja ja
Automatischer/ Automatischer/
Manueller Resetmodus
ja für Schaltkasten
- -
ja* (möglich) ja* (möglich)
ja* (möglich) ja* (möglich)
IP54 IP54
ja ja
O
[mm]
550
