Produktübersicht
1.1
Überblick

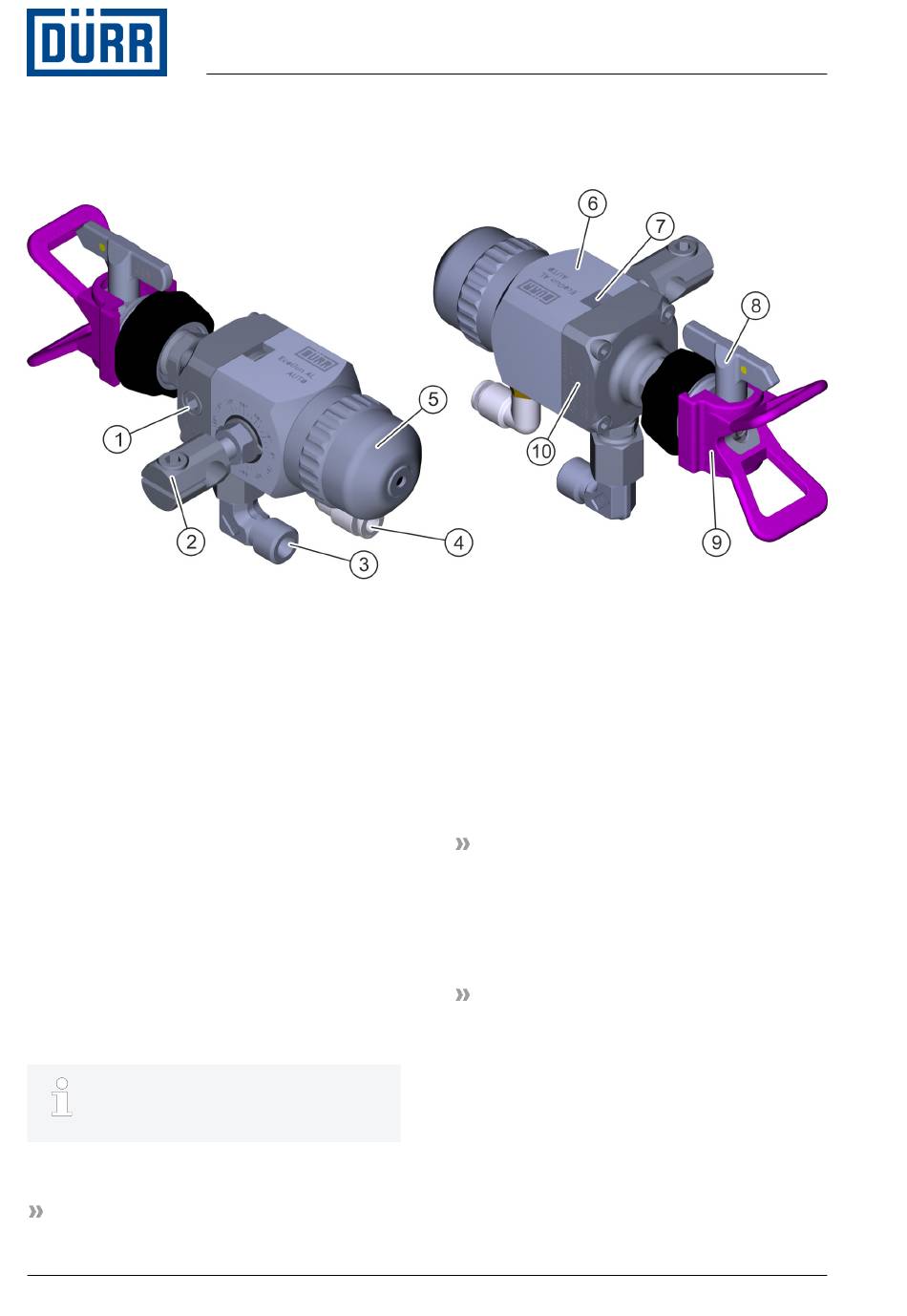

Abb. 1: Produktübersicht
1
Materialanschluss für Farbumlaufbetrieb
2
Halterung mit Winkelskala
3
Materialanschluss (M)
4
Steuerluftanschluss (C)
5
Verschlusskappe
1.2
Kurzbeschreibung
Die Spritzpistole wird im Hochdruckbereich
zum Beschichten von Oberflächen einge-
setzt. Das Öffnen und Schließen der Nadel
wird über Druckluft gesteuert. Das zu zer-
stäubende Material wird über Hochdrucklei-
tungen zugeführt. Der Betrieb kann mit Farb-
umlauf oder Stichleitung erfolgen.
Je nach Anforderung kann eine geeignete
Düse verwendet werden. Bei einer Verstop-
fung kann die Düse ohne Demontage
gedreht und durchgespült werden.
Für die Spritzstrahlabschirmung
und die Düse die gesonderte
Anleitung beachten.
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit das Ergebnis:
Steuerluftdruck
4/40
6
7
8
9
10
Der Steuerluftdruck und der Materialdruck
werden extern über Ventile gesteuert.
EcoGun AL AUTO - MSG00012DE
Gehäuse
Leckagenut
Wendedüse
Spritzstrahlabschirmung
Anschlussstück
Öffnet die Nadel und steuert den Materi-
alaustritt.
Materialdruck
Je höher der Materialdruck, umso mehr
Material tritt aus und umso feiner wird die
Zerstäubung. Je geringer der Material-
druck, umso höher ist der Wirkungsgrad
und umso weniger Overspray wird
gebildet.
Düse
Je größer der Bohrungsdurchmesser,
umso mehr Material tritt aus. Je größer
der Winkel, umso breiter wird das Spritz-
bild.
