1
Produktübersicht
1.1
Überblick

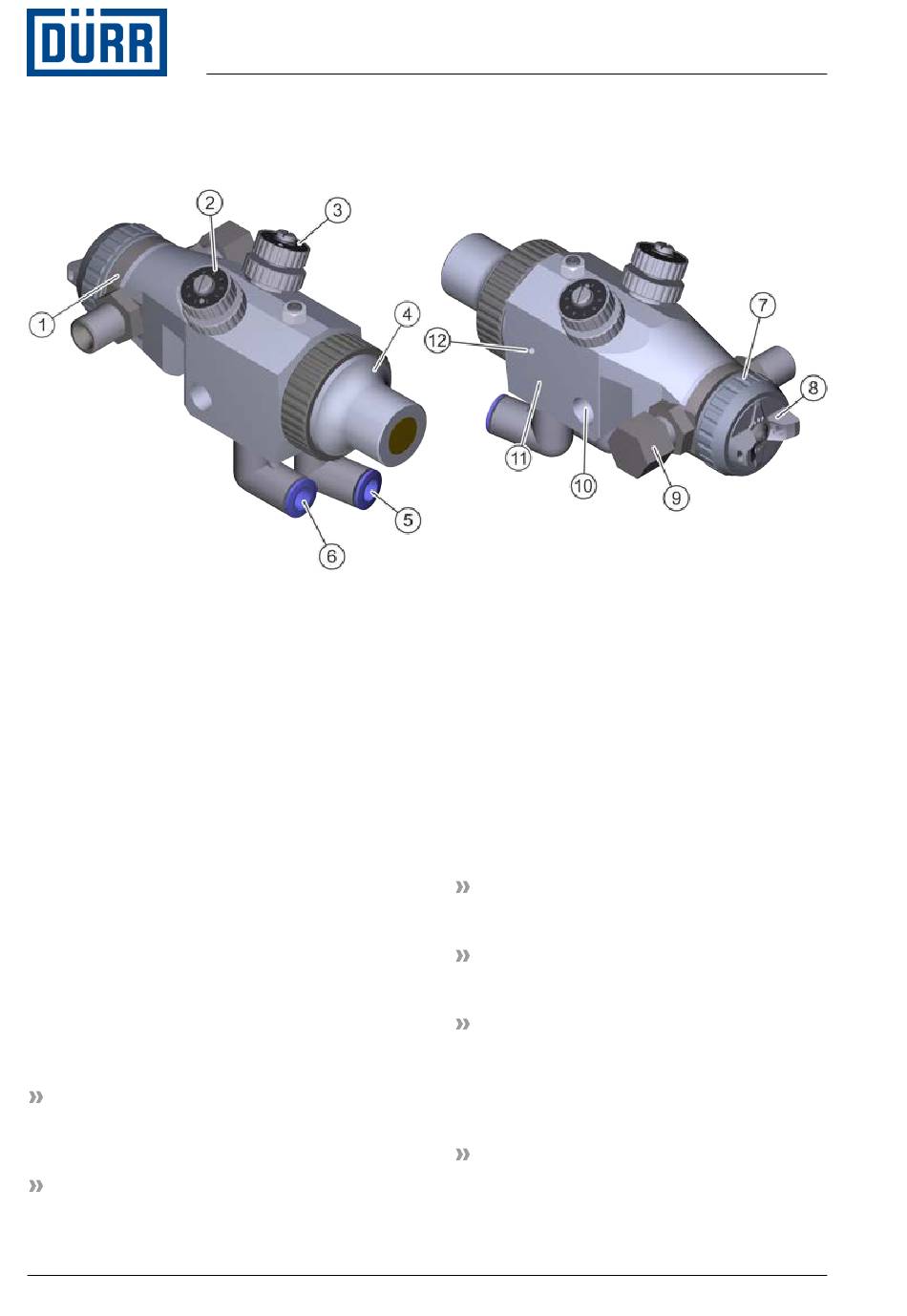

Abb. 1: Produktübersicht
1
Anschlussstück
2
Zerstäuberluftregulierung (R)
3
Hörnerluftregulierung (F)
4
Verschlusskappe
5
Steuerluftanschluss (C)
6
Spritzluftanschluss (A)
1.2
Kurzbeschreibung
Die Spritzpistole dient zur Oberflächenbe-
schichtung im Hochdruckbereich. Der Mate-
rialauftrag erfolgt mit Hilfe von Druckluft. Das
zu zerstäubende Material wird über Hoch-
druckleitungen zugeführt. Der Betrieb kann
mit Farbumlauf oder Stichleitung erfolgen.
Je nach Anforderung kann eine geeignete
Düse mit passender Luftkappe verwendet
werden.
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit das Ergebnis:
Ausrichtung der Luftkappe
Je nach Ausrichtung der Luftkappe
ändert sich die Ausrichtung des Spritz-
strahls.
Zerstäuberluftdruck
4/52
7
8
9
10
11
12
EcoGun AA AUTO - MSG00008DE
Überwurfmutter mit Dichtung
Luftkappe
Materialanschluss (M)
Befestigungsbohrung
Gehäuse
Leckagebohrung
Je höher der Zerstäuberluftdruck, umso
feiner ist die Zerstäubung und umso
kleiner das Spritzbild.
Hörnerluftdruck
Je höher der Hörnerluftdruck, umso wei-
cher werden die Spritzbildränder.
Steuerluftdruck
Öffnet die Nadel und steuert den Materi-
alaustritt.
Materialdruck
Je höher der Materialdruck, umso mehr
Material tritt aus und umso feiner wird die
Zerstäubung. Je geringer der Material-
druck, umso höher ist der Wirkungsgrad
und umso weniger Overspray entsteht.
Düse
Produktübersicht
02/2020
