Produktübersicht
1.1
Überblick

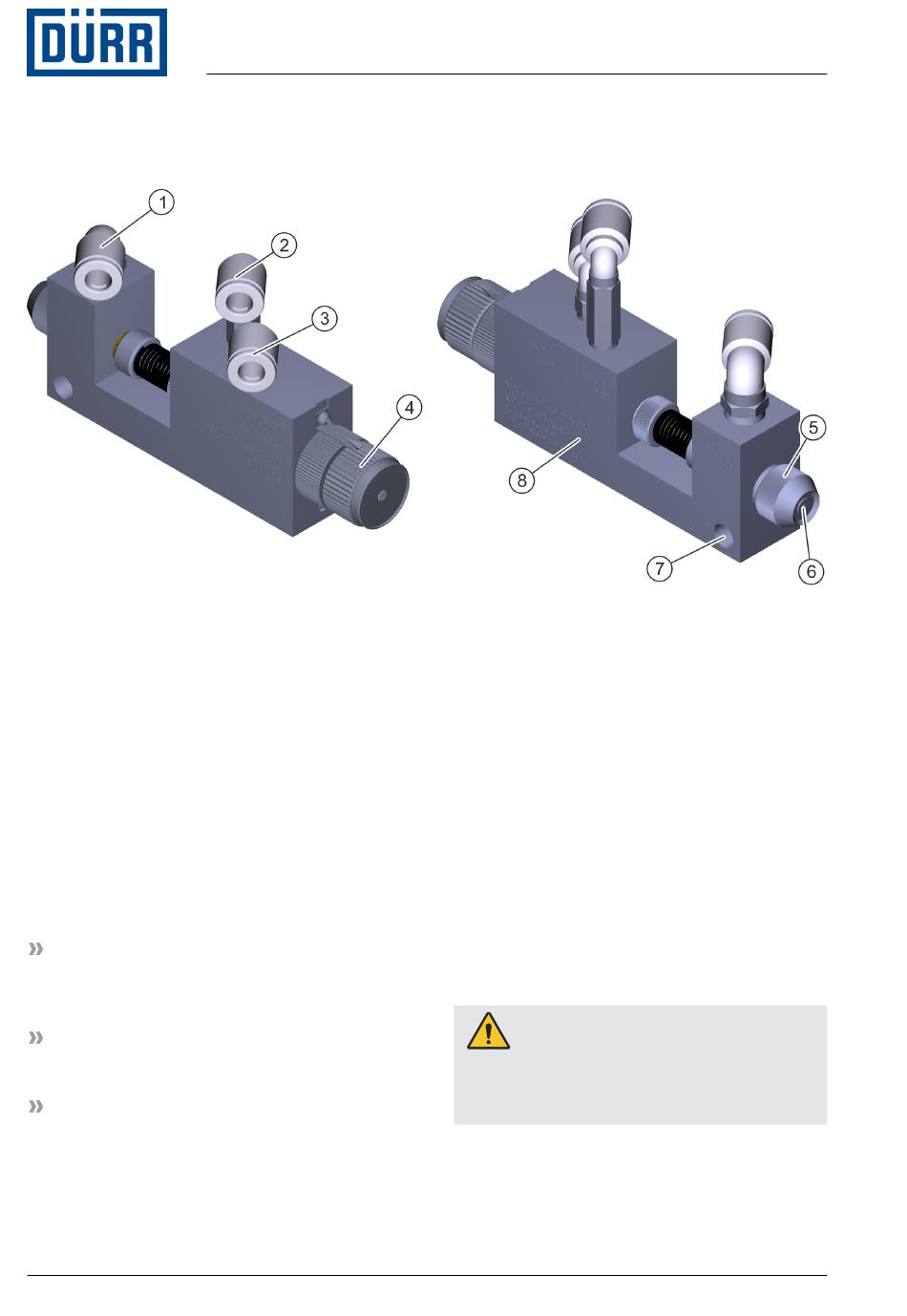

Abb. 1: Produktübersicht
1
Materialanschluss
2
Zerstäuberluftanschluss
3
Steuerluftanschluss
4
Materialmengenregulierung
1.2
Kurzbeschreibung
Der Zerstäuber dient zum Beschichten von
Oberflächen mithilfe von Druckluft. Das zu
zerstäubende Material wird über Leitungen
zugeführt.
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit das Ergebnis:
Zerstäuberluftdruck
Je höher der Zerstäuberluftdruck, umso
höher ist die Zerstäubung und umso
feiner wird der Spritzstrahl.
Steuerluftdruck
Öffnet die Nadel und steuert den Materi-
alaustritt.
Materialdruck
Je höher der Materialdruck, umso mehr
Material tritt aus.
Steuerluftdruck und Zerstäuberluftdruck
werden extern über Ventile gesteuert.
4/28
5
6
7
8
EcoGun AS AUTO Mini RS - MSG00007DE
Überwurfmutter
Düse
Befestigungsbohrung
Gehäuse
Über die Materialmengenregulierung am
Zerstäuber kann die Materialmenge einge-
stellt werden, sofern sie nicht extern
gesteuert werden soll.
2
Sicherheit
2.1
Symbolerklärung
In dieser Anleitung können folgende Hin-
weise vorkommen:
GEFAHR!
Situationen mit einem hohen Risiko, die
zu schweren Verletzungen oder zum Tod
führen.
Produktübersicht
11/2016
Werbung
Inhaltsverzeichnis
Fehlerbehebung
