4

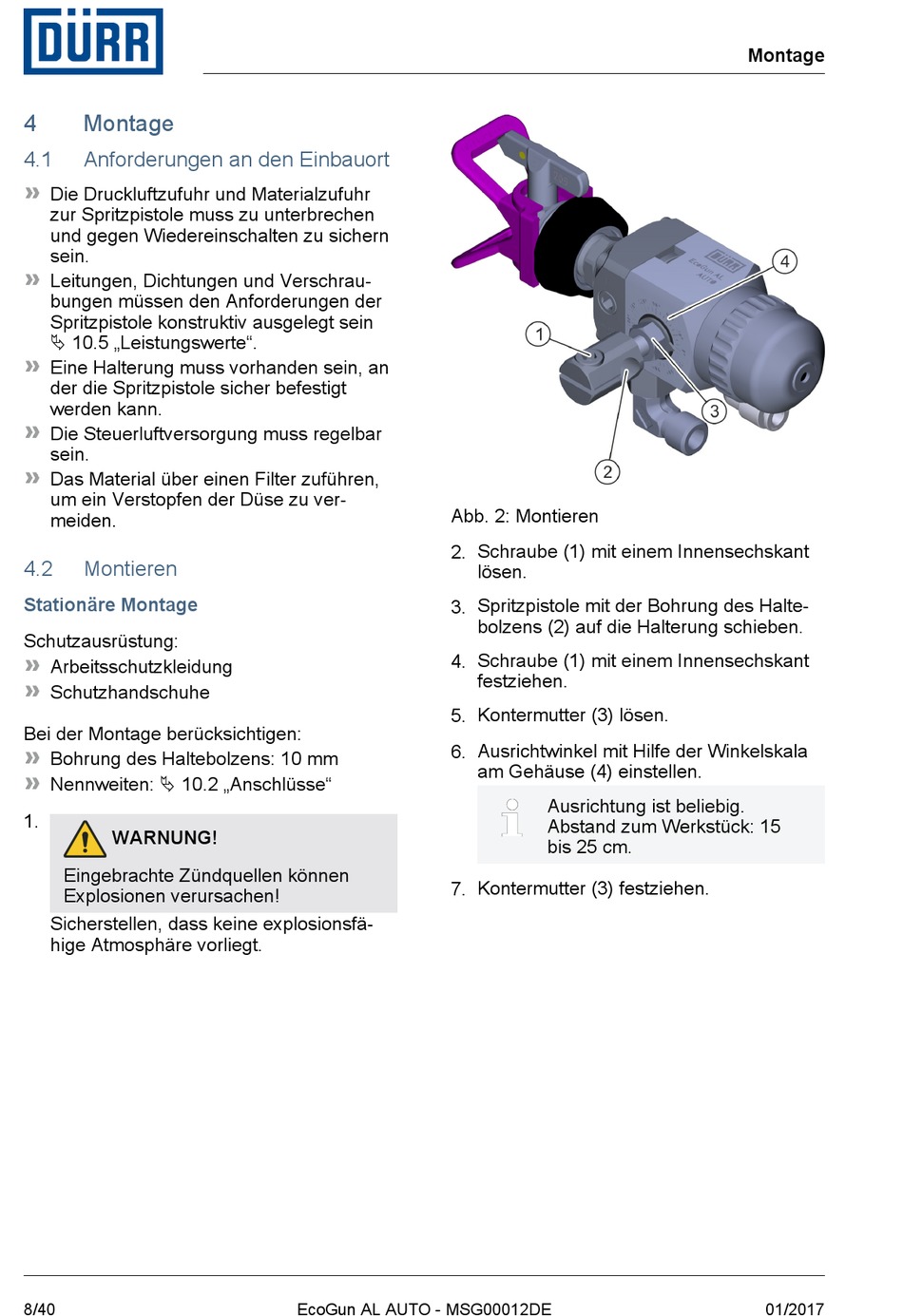

Montage
4.1
Anforderungen an den Einbauort
Die Druckluftzufuhr und Materialzufuhr
zur Spritzpistole muss zu unterbrechen
und gegen Wiedereinschalten zu sichern
sein.
Leitungen, Dichtungen und Verschrau-
bungen müssen den Anforderungen der
Spritzpistole konstruktiv ausgelegt sein
Ä 10.5 „Leistungswerte".
Eine Halterung muss vorhanden sein, an
der die Spritzpistole sicher befestigt
werden kann.
Die Steuerluftversorgung muss regelbar
sein.
Das Material über einen Filter zuführen,
um ein Verstopfen der Düse zu ver-
meiden.
4.2
Montieren
Stationäre Montage
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
Bei der Montage berücksichtigen:
Bohrung des Haltebolzens: 10 mm
Nennweiten: Ä 10.2 „Anschlüsse"
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
Sicherstellen, dass keine explosionsfä-
hige Atmosphäre vorliegt.
8/40
Abb. 2: Montieren
2. Schraube (1) mit einem Innensechskant
3. Spritzpistole mit der Bohrung des Halte-
4. Schraube (1) mit einem Innensechskant
5. Kontermutter (3) lösen.
6. Ausrichtwinkel mit Hilfe der Winkelskala
7. Kontermutter (3) festziehen.
EcoGun AL AUTO - MSG00012DE
lösen.
bolzens (2) auf die Halterung schieben.
festziehen.
am Gehäuse (4) einstellen.
Ausrichtung ist beliebig.
Abstand zum Werkstück: 15
bis 25 cm.
Montage
01/2017
