1 Produktübersicht
1.1 Überblick

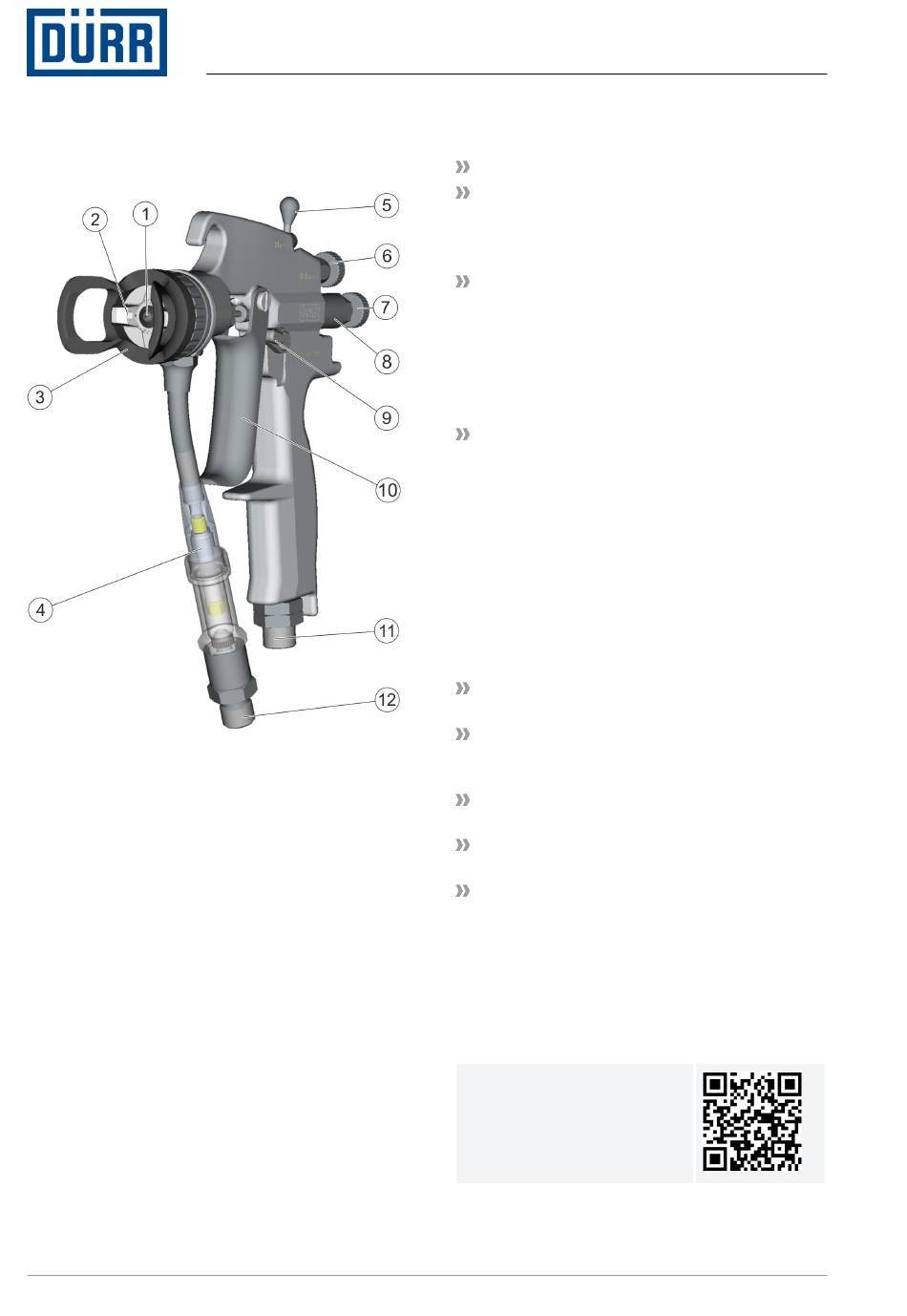

Abb. 1: Überblick
1 Düse
2 Luftkappe
3 Überwurfmutter
4 Filter
5 Flachstrahlregulierung
6 Rundstrahlregulierung
7 Abzugskraftregulierung
8 Verschlussstück
9 Sicherungshebel
10 Abzugshebel
11 Luftanschluss, drehbar
12 Materialanschluss, kugelgelagert
1.2

Kurzbeschreibung

Die Spritzpistole dient zum Beschichten von
Oberflächen mit oder ohne Druckluft. Das zu
zerstäubende Material wird über Hochdruck-
leitungen zugeführt.
4/40
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit auf das Spritzbild:
Ausrichtung der Luftkappe
Zerstäuberluftdruck
Je höher der Zerstäuberluftdruck, umso
feiner ist die Zerstäubung und umso wei-
cher sind die Spritzbildränder.
Materialdruck
Je höher der Materialdruck, umso mehr
Material tritt aus und umso feiner wird die
Zerstäubung.
Je geringer der Materialdruck, umso
höher ist der Wirkungsgrad und umso
weniger Overspray entsteht.
Düsengröße
Je größer der Bohrungsdurchmesser,
umso mehr Material tritt aus.
Je größer der Winkel, umso breiter wird
das Spritzbild.
2
2.1
Dieses Dokument ermöglicht den sicheren
Umgang mit dem Produkt.
Dokument vor Beginn aller Arbeiten
lesen.
Dokument für zukünftige Verwendung in
der Nähe des Einsatzorts gut zugänglich
aufbewahren.
Dokument bei Weitergabe des Produkts
mitgeben.
Vorgaben wie Handlungsanweisungen
und Sicherheitshinweise stets einhalten.
Abbildungen können von der tatsächli-
chen Ausführung abweichen.
2.2
Dieses Dokument hat folgenden Gültigkeits-
bereich.
N36220002V
EcoGun 2100
EcoGun 2100 - MSG00004DE
Produktübersicht

Zu diesem Dokument

Informationen zum Dokument

Gültigkeitsbereich des

Dokuments

04/2016
