Demontage und Entsorgung

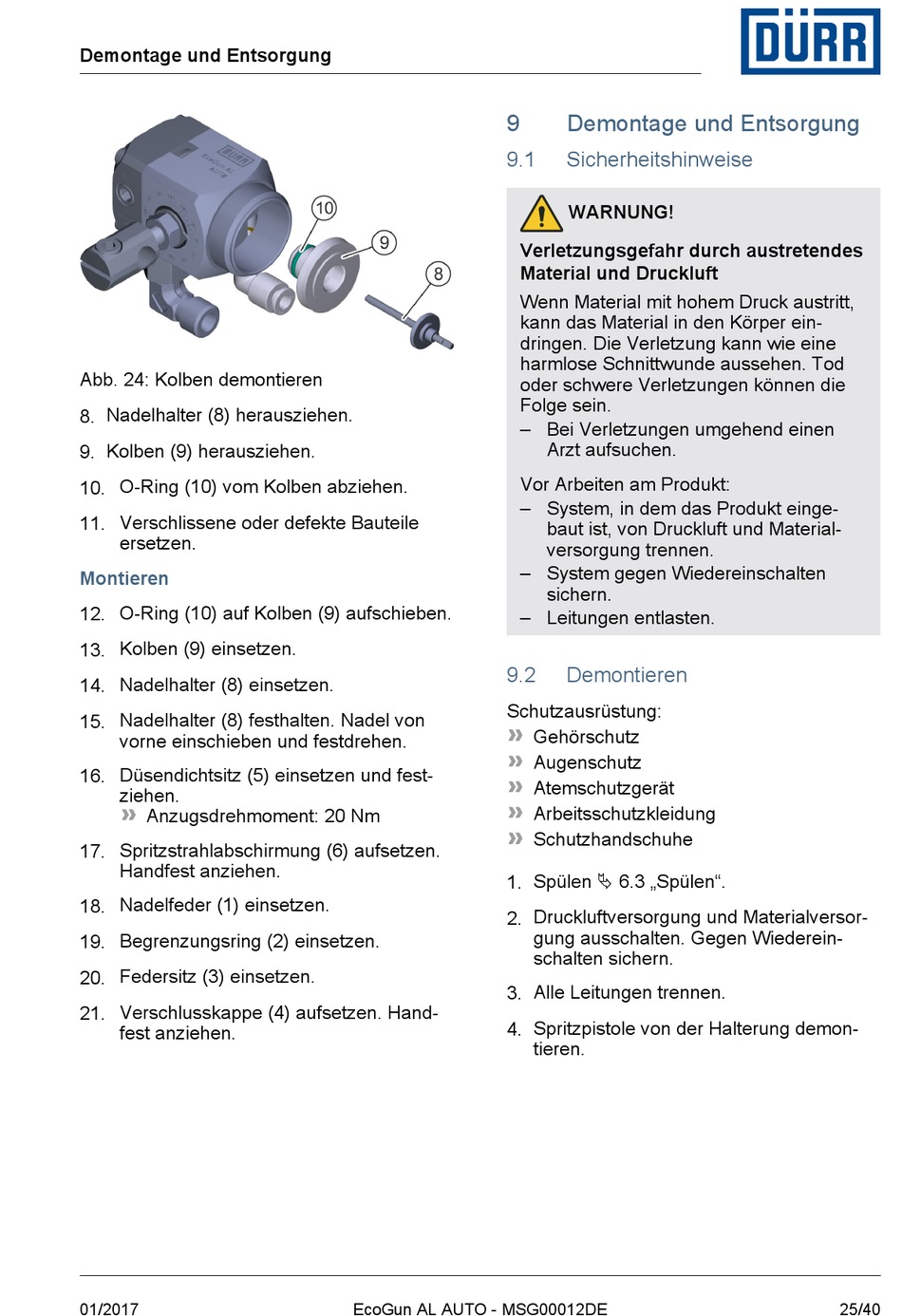

Abb. 24: Kolben demontieren
8. Nadelhalter (8) herausziehen.
9. Kolben (9) herausziehen.
10. O-Ring (10) vom Kolben abziehen.
11. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
12. O-Ring (10) auf Kolben (9) aufschieben.
13. Kolben (9) einsetzen.
14. Nadelhalter (8) einsetzen.
15. Nadelhalter (8) festhalten. Nadel von
vorne einschieben und festdrehen.
16. Düsendichtsitz (5) einsetzen und fest-
ziehen.
Anzugsdrehmoment: 20 Nm
17. Spritzstrahlabschirmung (6) aufsetzen.
Handfest anziehen.
18. Nadelfeder (1) einsetzen.
19. Begrenzungsring (2) einsetzen.
20. Federsitz (3) einsetzen.
21. Verschlusskappe (4) aufsetzen. Hand-
fest anziehen.
01/2017
9
9.1
Verletzungsgefahr durch austretendes
Material und Druckluft
Wenn Material mit hohem Druck austritt,
kann das Material in den Körper ein-
dringen. Die Verletzung kann wie eine
harmlose Schnittwunde aussehen. Tod
oder schwere Verletzungen können die
Folge sein.
– Bei Verletzungen umgehend einen
Vor Arbeiten am Produkt:
– System, in dem das Produkt einge-
– System gegen Wiedereinschalten
– Leitungen entlasten.
9.2
Schutzausrüstung:
1. Spülen Ä 6.3 „Spülen".
2. Druckluftversorgung und Materialversor-
3. Alle Leitungen trennen.
4. Spritzpistole von der Halterung demon-
EcoGun AL AUTO - MSG00012DE
Demontage und Entsorgung
Sicherheitshinweise
WARNUNG!
Arzt aufsuchen.
baut ist, von Druckluft und Material-
versorgung trennen.
sichern.
Demontieren
Gehörschutz
Augenschutz
Atemschutzgerät
Arbeitsschutzkleidung
Schutzhandschuhe
gung ausschalten. Gegen Wiederein-
schalten sichern.
tieren.
25/40
