Durr EcoGun AL AUTO Betriebsanleitung Seite 22

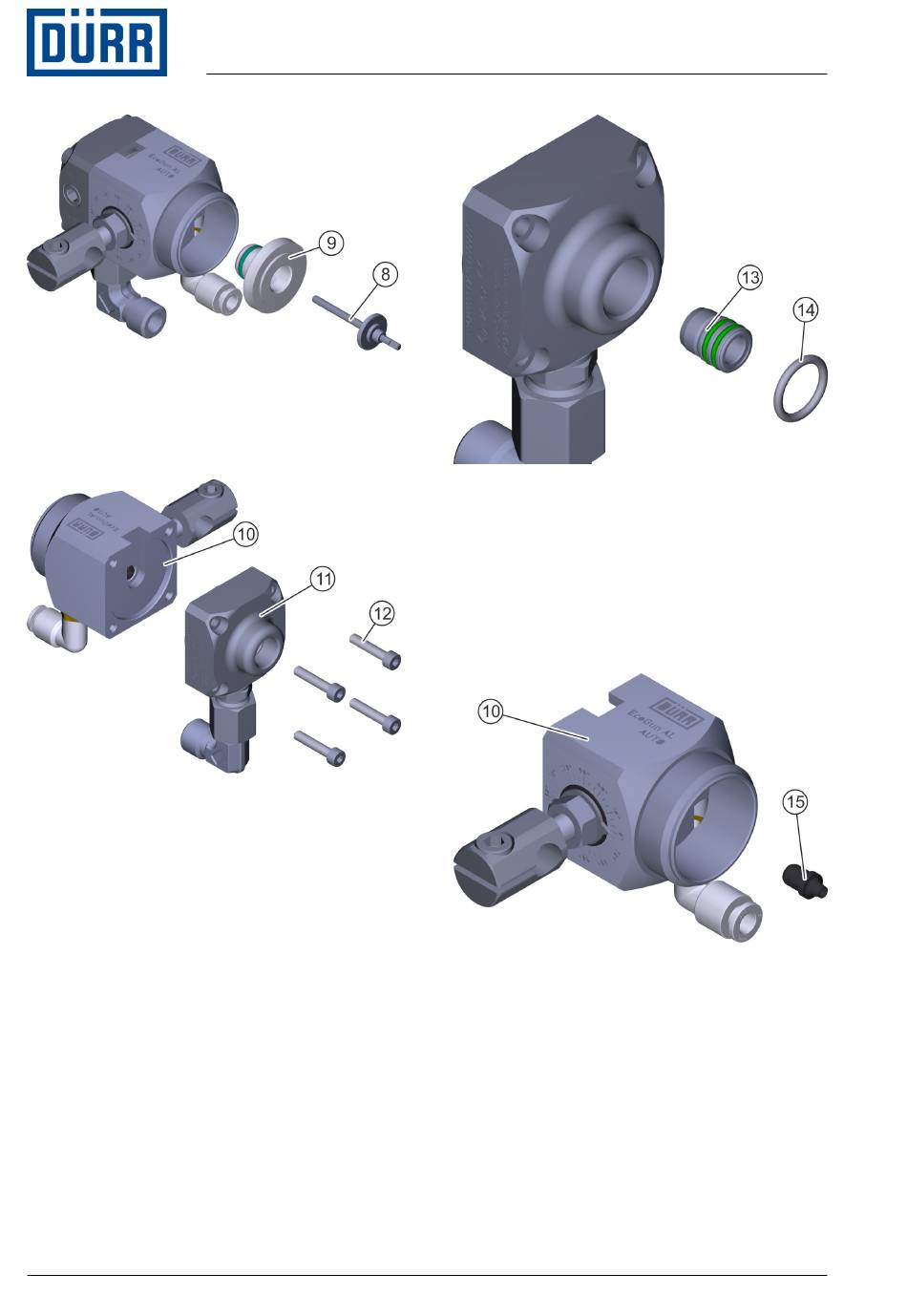

Abb. 16: Kolben demontieren
8. Nadelhalter (8) herausziehen.
9. Kolben (9) herausziehen.
Abb. 17: Anschlussstück demontieren
10. Mit einem Innensechskantschlüssel die
vier Schrauben des Anschlussstücks
(12) herausdrehen.
11. Anschlussstück (11) und Gehäuse (10)
voneinander trennen.
22/40
Abb. 18: Dichtungen aus Anschlussstück
entnehmen
12. O-Ring des Düsendichtsitzes (14) mit
13. Nadelstopfbuchse (13) nach vorne
Abb. 19: Formdichtung entnehmen
14. Formdichtung (15) nach hinten aus dem
15. Verschlissene oder defekte Bauteile
EcoGun AL AUTO - MSG00012DE
einem Schraubendreher vorsichtig aus
dem Anschlussstück heraushebeln.
herausdrücken.
Gehäuse (10) herausdrücken.
ersetzen.
Störungen
01/2017
