Produktübersicht
1 Produktübersicht
1.1 Überblick

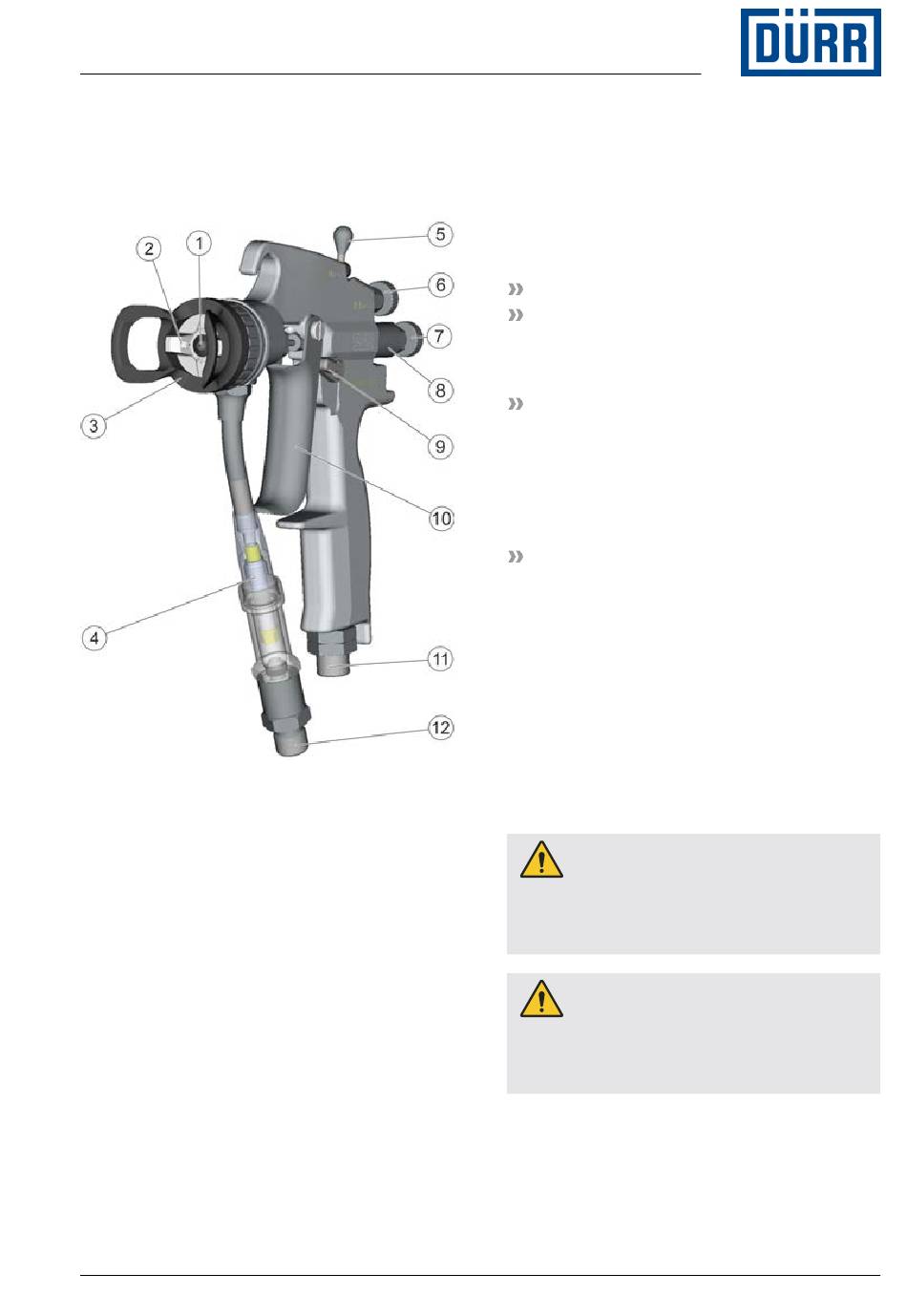

Abb. 1: Überblick
1 Düse
2 Luftkappe
3 Überwurfmutter mit Spritzstrahlabschir-
mung
4 Filter
5 Flachstrahlregulierung (Fl)
6 Rundstrahlregulierung (Rd)
7 Abzugskraftregulierung
8 Verschlussstück
9 Sicherungshebel
10 Abzugshebel
11 Luftanschluss, drehbar
12 Materialanschluss, kugelgelagert
02/2020
1.2
Die Spritzpistole dient zum Beschichten von
Oberflächen mit oder ohne Druckluft. Das zu
zerstäubende Material wird über Hochdruck-
leitungen zugeführt.
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit auf das Spritzbild:
Ausrichtung der Luftkappe
Spritzluftdruck
Je höher der Spritzluftdruck, umso feiner
ist die Zerstäubung und umso weicher
sind die Spritzbildränder.
Materialdruck
Je höher der Materialdruck, umso mehr
Material tritt aus und umso feiner wird die
Zerstäubung.
Je geringer der Materialdruck, umso
höher ist der Wirkungsgrad und umso
weniger Overspray entsteht.
Düsengröße
Je größer die Düsengröße, umso mehr
Material tritt aus.
Je größer der Winkel, umso breiter wird
das Spritzbild.
2
2.1
In dieser Anleitung können folgende Hin-
weise vorkommen:
Situationen mit einem hohen Risiko, die zu
schweren Verletzungen oder zum Tod
führen.
Situationen mit einem mittleren Risiko, die
zu schweren Verletzungen oder zum Tod
führen können.
EcoGun 2100 - MSG00004DE

Kurzbeschreibung

Sicherheit

Darstellung von Hinweisen

GEFAHR!
WARNUNG!
5/56
