ABSCHNITT 7–KOMPRESSOR
Einlassschlauch
Kompressoren
Befestigungsschrauben
Kompressorhalterung

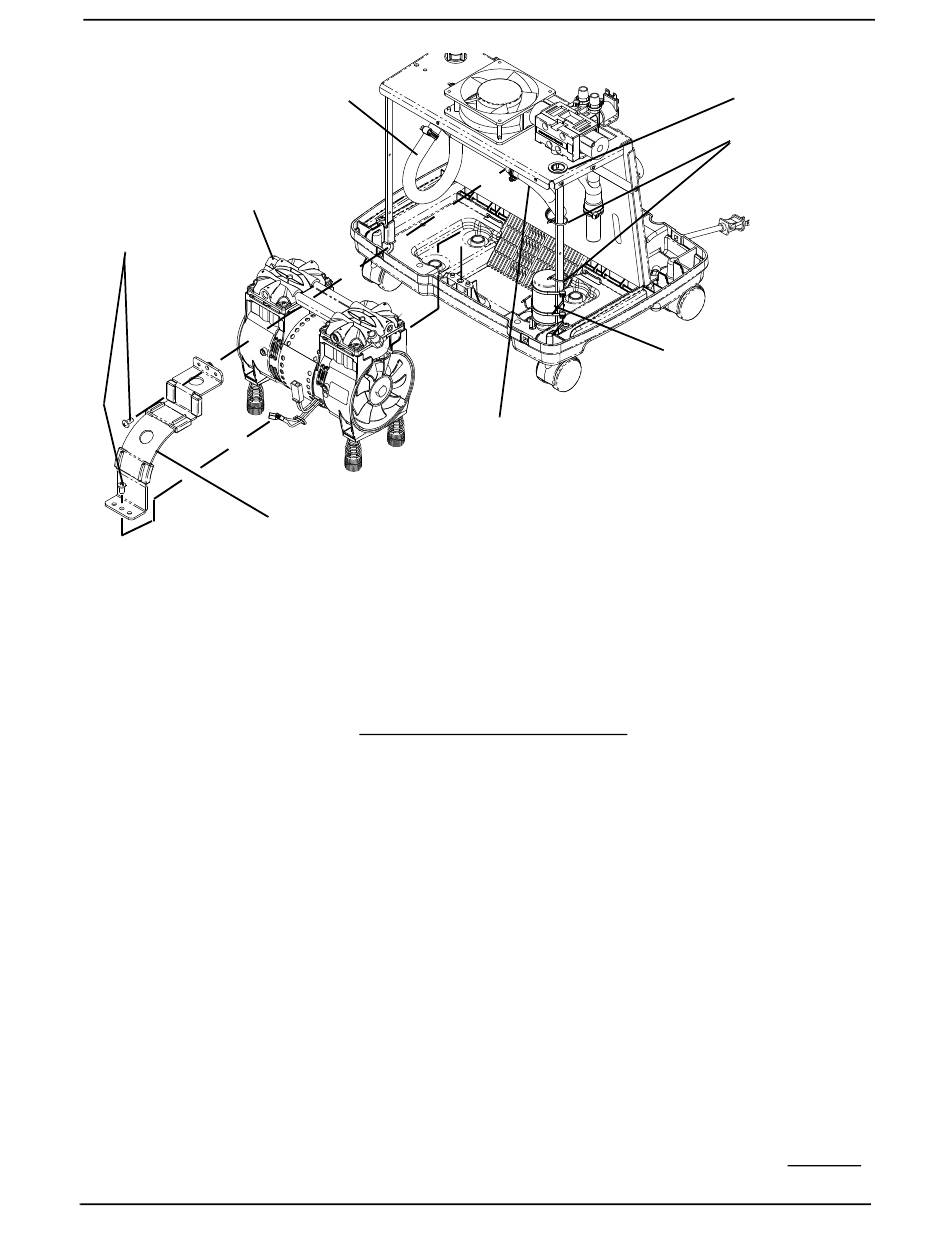

ABBILDUNG 7.1 Austauschen des Kompressors – 5-Liter-Modelle
Austauschen des Kompressors – 9-Liter-Modelle
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe Entfernen des Gehäuses auf Seite 28.
3. Lösen Sie die Klemmen und trennen Sie den Einlassschlauch und den Kompressor-
Auslassschlauch vom Kompressor.
4. Lösen Sie die Kompressorkabel aus den Kabelklemmen und Kabelbindern. Trennen
Sie den Motorstecker vom Hauptkabelanschluss.
5. Nehmen Sie die Schutzabdeckung am Kondensator ab.
6. Trennen Sie die Kondensatorkabel an der Oberseite des Kondensators.
HINWEIS: Falls die Ersatzteile KEINE neue Schutzabdeckung umfassen, verwenden Sie die
bisherige Abdeckung weiter.
7. Entfernen Sie die beiden Befestigungsschrauben, mit denen die Kompressorhalterung
befestigt ist, und nehmen Sie die Halterung ab.
8. Neigen Sie den Kompressor zur Vorderseite des Geräts und heben Sie ihn heraus.
9. Zum Montieren des neuen Kompressors führen Sie die SCHRITTE 3–8 in
umgekehrter Reihenfolge aus.
10. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe Lecktest
auf Seite 82.
Platinum®-Sauerstoffkonzentrator
Kompressor-
Auslassschlauch
40
Tülle
Kabelklemmen
oder
Kabelbinder
Kondensator
Teilenummer 1195018
