Invacare IRC5LXO2AW Servicehandbuch Seite 46

ABSCHNITT 9–SIEBBETTEN
DETAIL „A"
Siebbettschläuche
Siebbett
Regler
Verstellbare
Klemme
Position des verstärkten
Schlauchs (nicht abgebildet)
Kabelbinder
(nicht
abgebildet)
HINWEIS: Die Halterung für die verstellbare Klemme ist nicht abgebildet. Dieses Element
befindet sich hinter dem Produkttank und ist am Schalldämpfgehäuse angebracht.
DETAIL „B"
HINWEIS: Je nach Herstellungsdatum umfasst das Gerät eine der folgenden drei
Konfigurationen:
•Rechteckiges Druckauslassventil und neuer Regler (Detailzeichnung „A").
•Rundes Druckauslassventil und alter Regler (Detailzeichnung „B").
•Rundes Druckauslassventil und neuer Regler (Detailzeichnung „C").

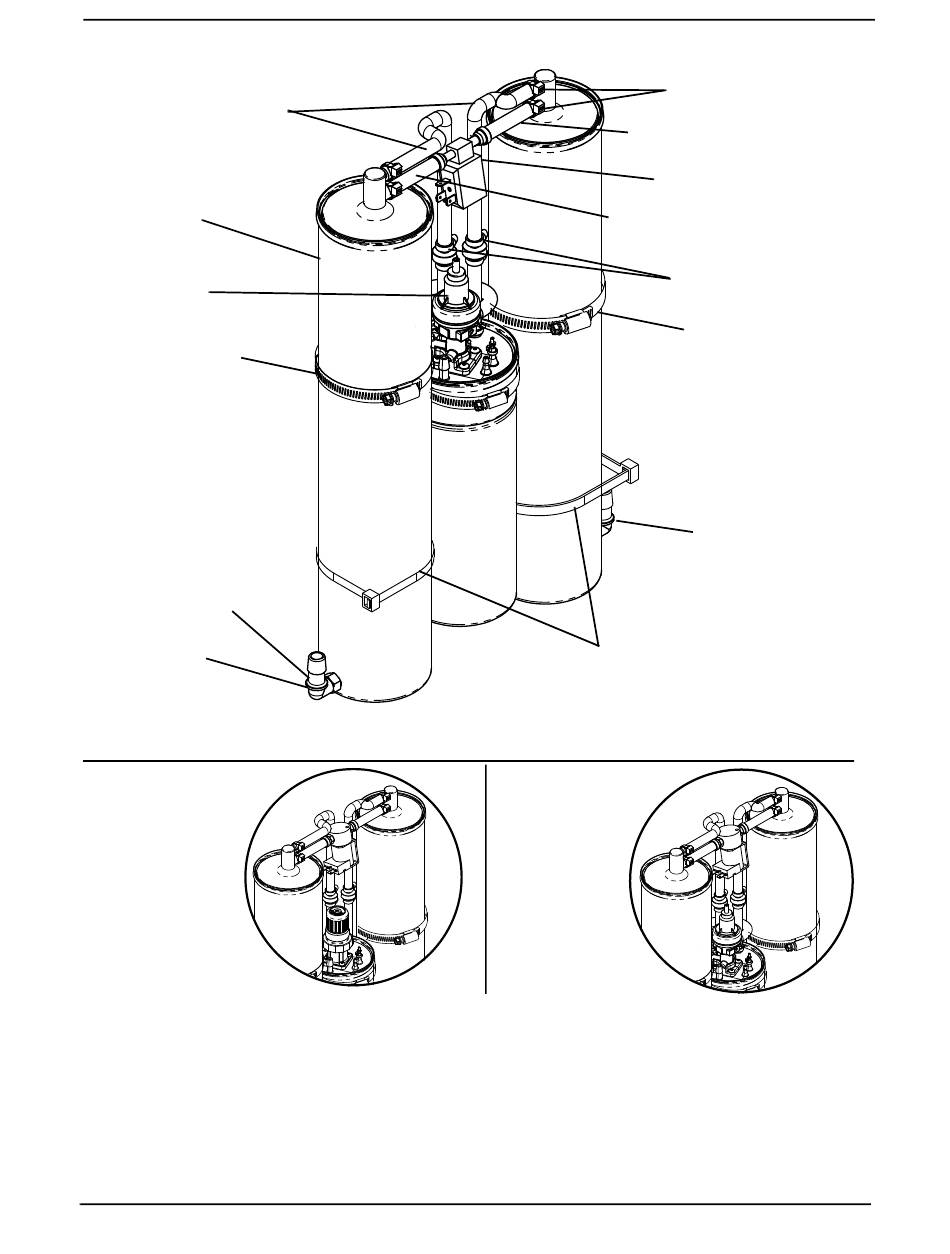

ABBILDUNG 9.1 Austauschen von Siebbetten – 5-Liter- und 9-Liter-Modelle
Platinum®- Sauerstoffkonzentrator
Druckausgleichsventilschläuche
Druckausgleichsventilschläuche
Große
Kabelbinder
DETAIL „C"
46
Kabelbinder
Druckausgleichsventil
Kabelbinder
Verstellbare
Klemme
Kabelbinder (nicht
abgebildet)
Teilenummer 1195018
