12. Entfernen Sie das Bedienfeld.
Leistungsschalter (SCHRITT 11)
Betriebsstundenzähler
(SCHRITT 11)
1/8 Zoll Innendurchmesser –
Drucksensorschlauch
(SCHRITT 5)
Schlauch des
Sauerstoffsensors (nur bei
SensO -Modellen)
2
Transformator-
Kabelanschluss
(SCHRITT 10)
Neun- oder
zehnpoliger
Stecker
(SCHRITT 8)
Achtpoliger Stecker
(SCHRITT 9)

Austauschen des Bedienfelds

Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der
Stromversorgung getrennt werden. Andernfalls besteht Stromschlaggefahr.
1. Entfernen Sie das Bedienfeld. Siehe Entfernen des Bedienfelds auf Seite 56.
2. Entfernen Sie die Halbleiterplatine. Siehe Austauschen der Platine auf Seite 61.
3. Entfernen Sie den Transformator. Siehe Austauschen des Transformators auf Seite 64.
4. Entfernen Sie den Ein/Aus-Schalter. Siehe Austauschen des Ein/Aus-Schalters auf
Seite 66.
5. Entfernen Sie den Durchflussmesser. Siehe Austauschen des Durchflussmessers auf
Seite 68.
6. Entfernen Sie den Betriebsstundenzähler. Siehe Austauschen des
Betriebsstundenzählers auf Seite 70.
7. Entfernen Sie die Hupe und die Sicherungsmuttern, mit denen der Auslassstutzen
befestigt ist.
8. Entsorgen Sie das ausgebaute Bedienfeld.
Teilenummer 1195018
Untere
Befestigungsschrauben

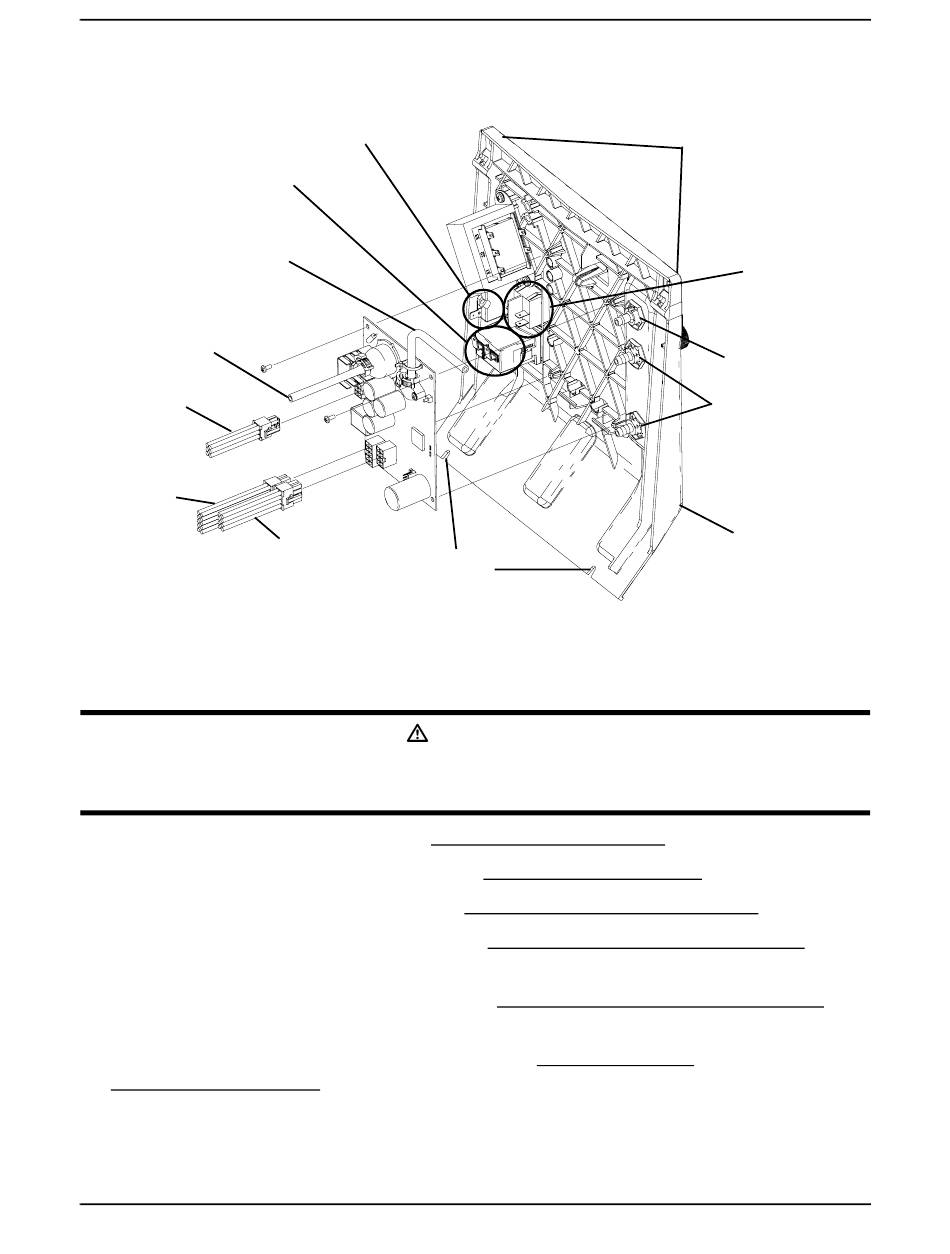

ABBILDUNG 13.1 Entfernen des Bedienfelds
GEFAHR
ABSCHNITT 13–BEDIENFELD
57
Platinum®- Sauerstoffkonzentrator
Obere
Befestigungsschrauben
Ein-/Aus-
Schalter (I/O)
(SCHRITT 11)
Anschlusstülle des
Patientenauslasses
Obere und untere
Anschlusstüllen
Bedienfeld
