8. Nehmen Sie das Gerät in Betrieb und prüfen Sie es auf Undichtigkeiten. Siehe Lecktest
auf Seite 82.
9. Bringen Sie das Gehäuse wieder an. Siehe Entfernen des Gehäuses auf Seite 28.
Schalldämmgehäuse
Schraube
Abstandsbolzen des
Wärmetauschers
Wärmetauscher
Verstellbare
Klemme
Kompressor-Auslassschlauch

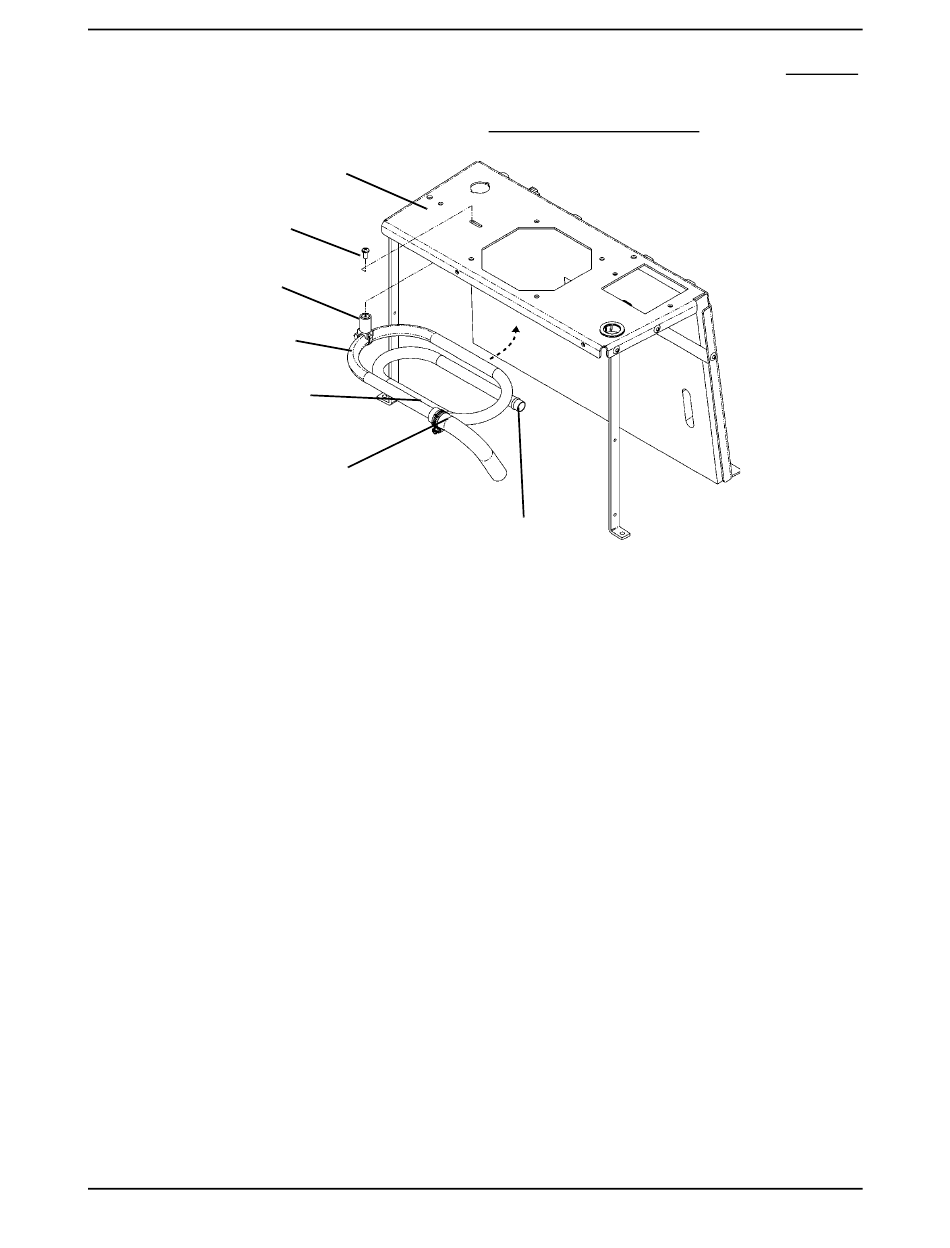

ABBILDUNG 12.2 Austauschen des Wärmetauschers - Platinum 9-Modelle
Teilenummer 1195018
Ventil-/Verteiler-Zufuhrschlauch
(vom Kompressor)
55
ABSCHNITT 12–WÄRMETAUSCHER
Platinum®- Sauerstoffkonzentrator
