ABSCHNITT 12–WÄRMETAUSCHER
Schalldämmgehäuse
Schraube
Abstandsbolzen des
Wärmetauschers
Wärmetauscher
Verstellbare
Klemme
Kompressor-Auslassschlauch

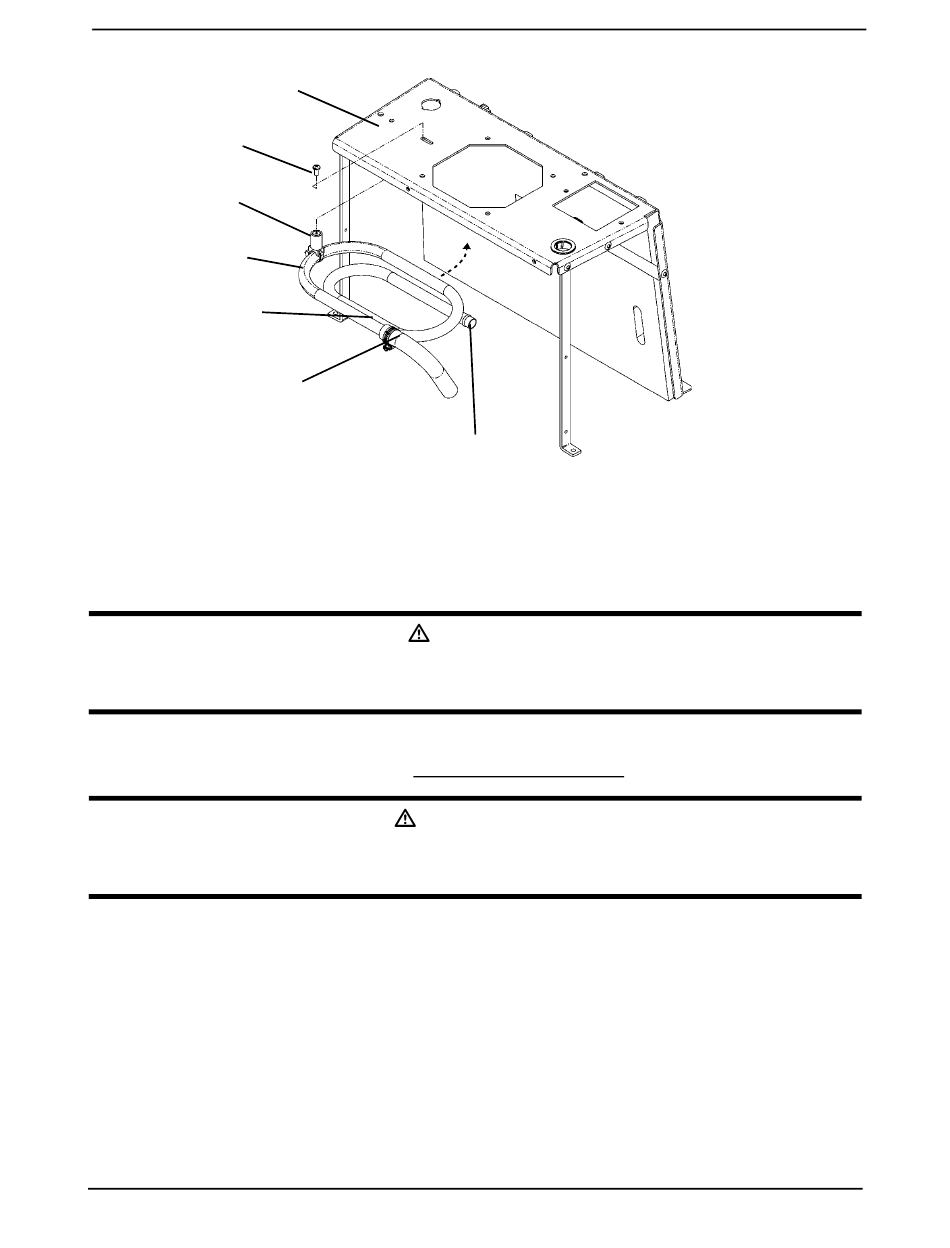

ABBILDUNG 12.1 Austauschen des Wärmetauschers - Platinum 5-Modelle

Platinum 9-Modelle

Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der
Stromversorgung getrennt werden. Andernfalls besteht Stromschlaggefahr.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe Entfernen des Gehäuses auf Seite 28.
Gehen Sie beim Einsetzen, Entfernen und Reinigen des Wärmetauschers vorsichtig
vor, um ihn nicht zu verformen.
3. Lösen Sie die verstellbaren Klemmen am Kompressor-Auslassschlauch (BLAU) und
an den Ventil-/Verteiler-Zufuhrschläuchen an der Vorder- und Rückseite des
Wärmetauschers.
4. Entfernen Sie die Schraube, mit der der Abstandsbolzen des Wärmetauschers am
Schalldämmgehäuse befestigt ist.
5. Heben Sie den Wärmetauscher heraus, sodass die Schläuche zugänglich werden, und
nehmen Sie sie vom Wärmetauscher ab.
6. Entfernen Sie den Wärmetauscher.
7. Führen Sie die SCHRITTE 3 bis 6 in umgekehrter Reihenfolge aus, um den neuen
Wärmetauscher zu montieren.
Platinum®- Sauerstoffkonzentrator
Ventil-/Verteiler-
Zufuhrschlauch (vom
Kompressor)
GEFAHR
ACHTUNG
54
Teilenummer 1195018
