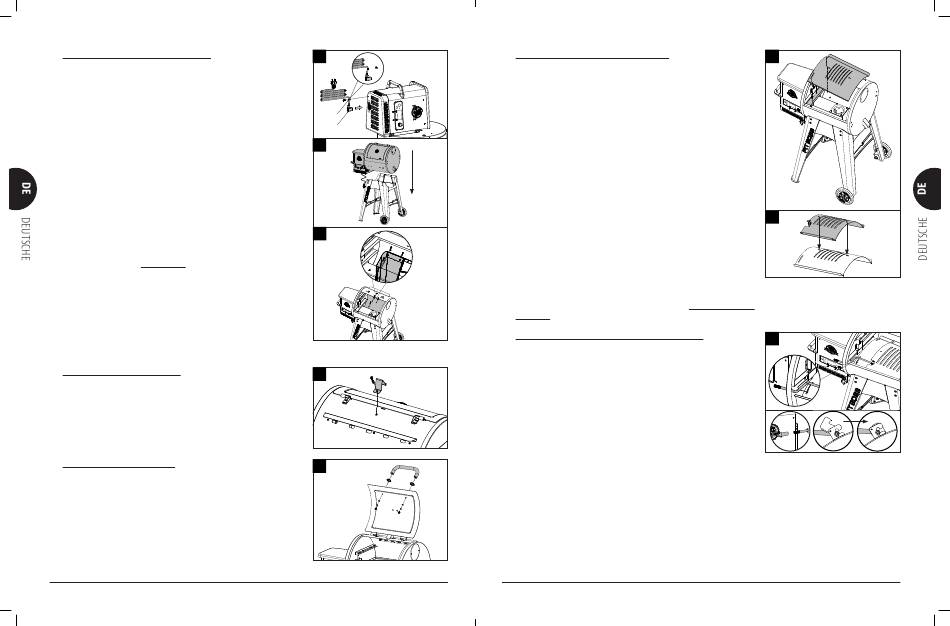

6. MONTAGE DES BARRELS AUF DEN WAGEN
Erforderliche Teile:
1
x
Barrel (großes Stahlrohr)/Montage des Schornsteins (#4)
Schraube (#A)
12 x
12 x
Unterlegscheibe (#B)
12 x
Sicherungsscheibe (#C)
1
x
Netzkabel (#29)
Kabelklemmen (#28)
1
x
Montage:
•
Sostituisci il cavo di alimentazione con il cavo di alimentazione corretto per
il tuo paese, se scopri che il cavo di alimentazione non corrisponde alla spina
che stai usando.
•
Posiziona i fermacavi sul cavo di alimentazione corretto. Posiziona i fermacavi
sul cavo di alimentazione corretto. Inserisci il cavo di alimentazione nel
boschetto sul fondo della tramoggia. Fissa il fermacavo sul fondo della
tramoggia con la vite precedentemente installata.Osservare la figura 6A.
•
Bereiten Sie die Montage des Barrels auf den Wagen vor. Heben Sie dafür den
Wagen vorsichtig an, die Räder sollten dabei nach unten zeigen. Stellen Sie
den Wagen direkt neben den Barrel, beide sollten dabei in dieselbe Richtung
weisen. Mithilfe einer zweiten Person bereiten Sie sich darauf vor, den Barrel
auf den Wagen zu heben. Dabei hebt eine Person an der Schornsteinseite und
die andere das andere Ende des Barrels an und setzt ihn vorsichtig auf dem
Wagen ab. Beachten Sie dazu auch Zeichnung 6B.
•
Öffnen Sie danach den Deckel des Barrels. Drehen Sie den Barrel so weit
als nötig, um die Schraubenlöcher des Barrels mit denen des Wagens
auszurichten. Sobald die richtige Position erreicht ist, bringen Sie jedes der
Beine mit drei Schrauben, Unterlegscheiben und Sicherungsscheiben am
Barrel an. Beachten Sie dazu auch Zeichnung 6C.
7. MONTAGE DES DECKELSTOPPERS
Erforderliche Teile:
1
x
Deckelstopper (#1)
Montage:
•
Befestigen Sie den Deckelstopper auf der Oberseite des Barrels mit der
vormontierten Schraube auf der Oberseite des Barrels.
8. MONTAGE DES DECKELHALTERS
Erforderliche Teile:
1
x
Deckelgriff (#2)
2
x
Blende Deckelgriff (#3)
Montage:
•
Entfernen Sie die vorinstallierten Schrauben vom Deckelhalter. Führen Sie
dann auf der Innenseite des Barrel-Deckels eine Schraube ein, bis sie außen
zu sehen ist. Bringen Sie die Blende an der Schraube an. Dann ziehen Sie die
Schraube von Hand (und von innen) am Deckelhalter an. Wiederholen Sie den
Vorgang an der anderen Seite.
34
6A
28
29
6B
4
6C
A
C
B
7
1
2
8
3 3
9. MONTAGE DER EINZELNEN BRATROSTTEILE
Erforderliche Teile:
1
x
Große Platte für den Bratrost (#8)
Schieberegler für den Bratrost (#7)
1
x
Montage:
•
Setzen Sie die Hauptplatte des Bratrostes in den Hauptgrill ein. Legen Sie
die Hauptplatte des Bratrostes auf die eingebaute Leiste (innen rechts)
des Hauptgitters, die das Fett zum Auslauf des Fetteimers leitet. Schieben
Sie das gesamte Teil nach links. Die beiden Schlitze auf der Hauptplatte des
Bratrostes passen in die abgerundete Kante über der Feuerkammer. Sie ist
dabei leicht nach unten geneigt. Beachten Sie dazu auch Zeichnung 9A.
WICHTIG: Wenn die Hauptplatte auf dem Grund des Barrels aufliegt, ist
sie falsch montiert. Eine nicht ordnungsgemäße Montage kann das Gerät
beschädigen.
•
Platzieren Sie den Schieber des Bratrostes auf der Hauptplatte des Bratrostes.
Dabei werden die Schlitze abgedeckt. Vergewissern Sie sich, dass sich die
überstehende Lasche links befindet und die beiden Stifte an der Unterseite
des Bratrostschiebers in die Löcher der Hauptplatte des Bratrostes einsetzen,
um später beim Kochen einfach einstellen zu können, ob man direkte oder
indirekte Hitze bevorzugt. Beide Teile des Bratrostes wurden leicht mit
Öl eingerieben, um zu verhindern, dass sie während des Versandes Rost
ansetzen. Beachten Sie dazu auch Zeichnung 9B.
HINWEIS: Um die Brenn- und Grillleistung Ihrer Garroste zu erhalten, ist
eine regelmäßige Pflege und Wartung erforderlich. Siehe Anleitung im
Handbuch.
10. MONTAGE DER EINSTELLSTANGE FÜR DEN BRATROST
Erforderliche Teile:
1
x
Einstellstange für den Bratrost (#5)
Einstellstangenhalter für den Bratrost (#6)
1
x
Montage:
•
Stecken Sie die Einstellschiene für den Bratrost durch das Öffnungsloch auf
der linken Seite des Barrels. Bringen Sie den Einstellstangenhalter für den
Bratrost an dem Ende außerhalb des Barrels an. Schieben Sie anschließend
das gekerbte Ende der Einstellstange in die Verriegelungslasche des
Bratrostschiebers, sodass Sie den Bratrostschieber auf der Hauptplatte
problemlos einstellen können.
9A
8
9B
7
8
10
B
C
A
5
B
C
5
6
35
