INBETRIEBNAHME
Hinweis
130
B E T R I E B S A N L E I T U N G | Free Flow Profiler

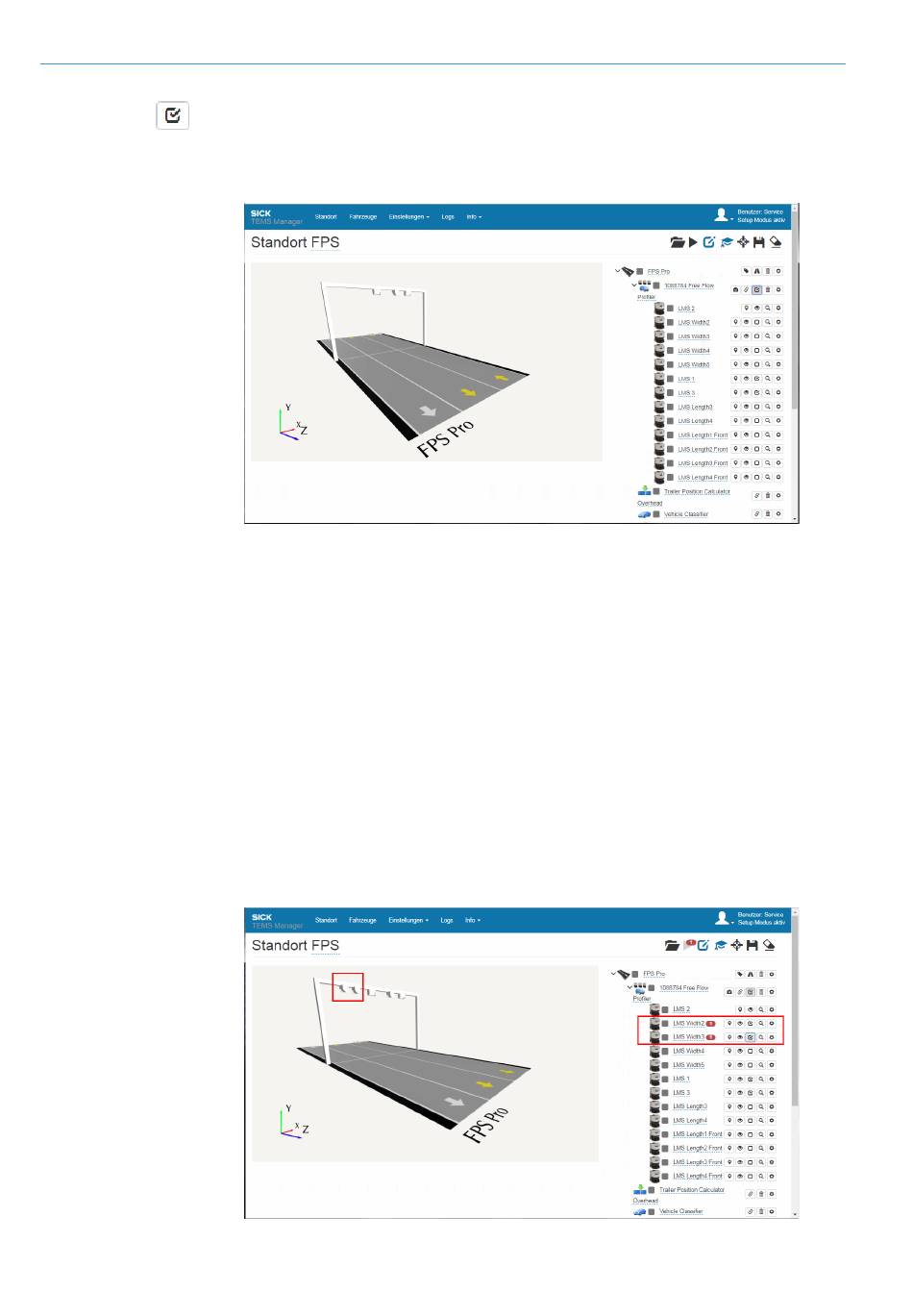

2. Klicken Sie auf der Ebene der Systemfunktion Free Flow Profiler auf das Symbol
Steuerelemente zum De-/Aktivieren von Untersystemkomponenten anzeigen bzw.
verbergen. Die Liste der Systemkomponenten wird erweitert. Die Komponenten der
aktuellen Standortkonfiguration sind aktiviert.
In der aktuellen Konfiguration ist der LMS Width zur Profilaufnahme (im Baum LMS 2)
immer aktiviert. Die Systemkomponente kann nicht deaktiviert werden.
Systemkomponenten hinzufügen
Fügen Sie weitere Systemkomponenten hinzu, indem Sie diese in der Komponentenzeile
aktivieren.
1. Klicken Sie hierzu in der entsprechende Zeile auf das Symbol De-/aktivieren der
Systemkomponente.
Im Beispiel müssen zwei weitere LMS Width aktiviert werden. Die Geräte werden in der
Live-Anzeige am Portal visualisiert. Die beiden
2. Im Navigationsbereich werden die beiden Systemkomponenten mit einer roten
Nummer gekennzeichnet, da die beiden 2D-LiDAR-Sensoren nicht automatisch
zugeordnet werden können. Zudem besteht ein Konflikt gleichlautender IP-Adressen.
Fahren Sie mit der Maus über die Nummer, öffnet sich ein Fenster mit einem
entsprechenden Hinweis.
8020775/12AX/2019-05-31|SICK
Irrtümer und Änderungen vorbehalten
