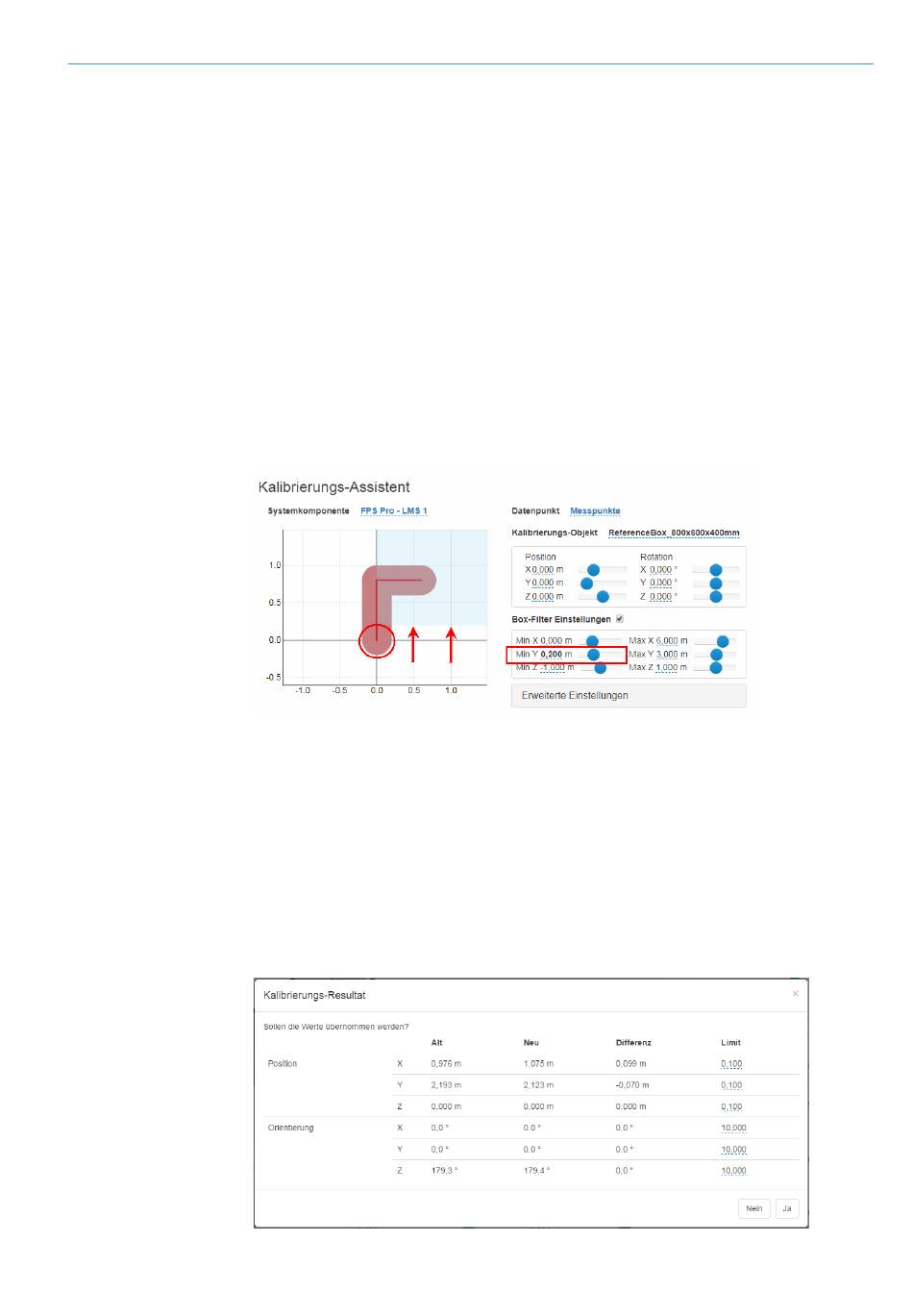

Die durchgezogene rote Linie visualisiert die Kontur des Referenzobjekts. Der roten
gepunkteten Linie kann die aktuelle Position der Messpunkte entnommen werden. Die
Messpunkte liegen noch nicht exakt auf der Linie des Referenzobjekts. Die Abweichung
wird durch die Kalibrierung korrigiert.
Der hellrote Bereich definiert den Kalibrierungs-Bereich, in dem die Messpunkte
verarbeitet und optimiert werden, so dass sie am Ende exakt auf der Referenzlinie des
Objekts liegen.
Das blaue Rechteck visualisiert den Box-Filter. Er legt als eine Art Vorfilter fest, welche
Messpunkte überhaupt in den Kalibrierungs-Prozess eingehen.
Box-Filter-Einstellungen
Damit die Bodenpunkte nicht in der Kalibrierung berücksichtigt werden und das
Kalibrierungsergebnis verfälschen, müssen Sie diese ausblenden.
▸
Ziehen Sie hierzu den blauen Bereich ca. 20 cm nach oben. Sie können den Wert
direkt in das Feld Min Y eingeben oder den Schieberegler verwenden.
Die Bodenpunkte im roten Kalibrierbereich (roter Kreis) bleiben bei der Kalibrierung jetzt
unberücksichtigt.
Kalibrierung starten
▸
Klicken Sie auf die Schaltfläche Kalibrieren.
Die Messpunkte werden im Zuge des Kalibrierungs-Prozesses optimiert und auf die rote
Konturlinie des Referenzobjekts verschoben.
Das Kalibrierungs-Resultat wird in einem separaten Fenster angezeigt. Sie können hier
die bisherigen und die korrigierten Positionswerte sowie die Höhe der Abweichung
ablesen.
