Durch den Einsatz eines zweiten, in einer abgesetzten Position in Fahrtrichtung
montierten LMS Length können die Genauigkeit der Längen- und
Geschwindigkeitsmessung erhöht werden. Der LMS Length erfasst zusätzlich die Front
des Fahrzeugs, welches sich im Messbereich befindet. Mit diesem Vorgehen verbessert
sich die Genauigkeit der Messung insbesondere im Stop-and-go-Verkehr.
Der abgesetzt montierte 2D-LiDAR-Sensor kann an einem Mast oder Kragträger
angebracht werden. Eine Überkopfmontage ist nicht erforderlich.

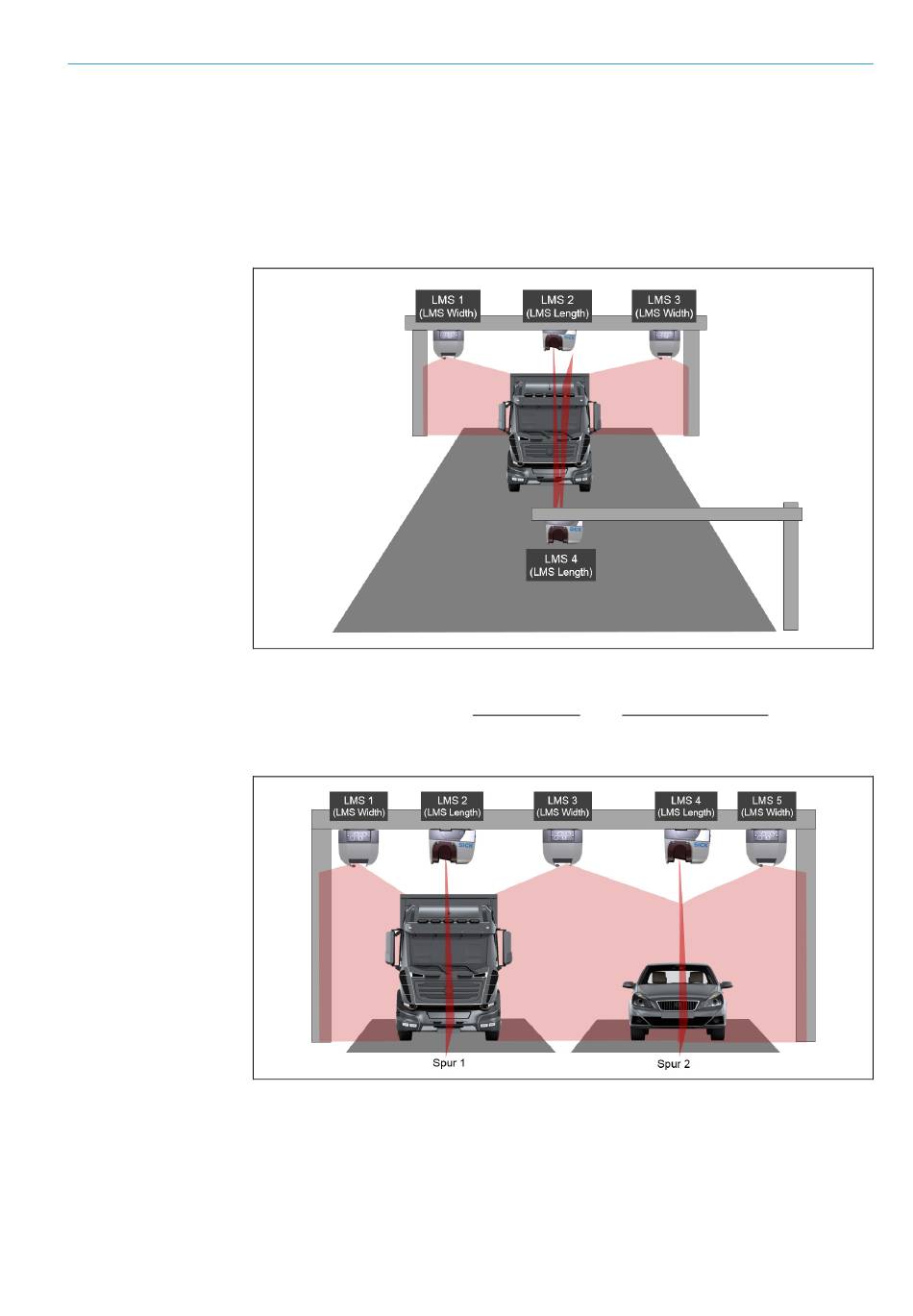

Abb. 4:
Layouts - 1 Fahrspur, 4 2D-LiDAR-Sensoren
Ein 2D-LiDAR-Sensor kann eine Systemfunktion auch fahrspurübergreifend zur Verfügung
stellen. Im folgenden Beispiel liefert der mittig zwischen beiden Fahrspuren montierte
LMS Width die Profilaufnahme für beide Fahrspuren.
Abb. 5:
Layouts - 2 Fahrspuren, 5 2D-LiDAR-Sensoren
SYSTEMBESCHREIBUNG
B E T R I E B S A N L E I T U N G | Free Flow Profiler
