SICK FREE FLOW PROFILER Betriebsanleitung Seite 90

Inhaltsverzeichnis

Werbung

6
INBETRIEBNAHME
6.6.2.3
Linien zur Positionsbestimmung des Fahrzeugs festlegen
Hinweis
Hinweis
90
B E T R I E B S A N L E I T U N G | Free Flow Profiler
Korrektur übernehmen
Klicken Sie auf Ja, um die neuen Positionswerte zu übernehmen.
Die Positionswerte im Navigationsbaum werden automatisch aktualisiert.
Weitere Sensoren kalibrieren
Kalibrieren Sie wie beschrieben die anderen Sensorkomponenten des Profiling-
Systems.
HINWEIS
Referenzobjekt nicht verschieben
Das Referenzobjekt muss für alle Kalibrierungs-Prozesse die gleiche Position besitzen.
Lassen Sie das Referenzobjekt für den gesamten Zeitraum der Kalibrierung an seinem
Platz stehen.
Verschieben Sie das Referenzobjekt nicht.
Sie können der Konfiguration Linien zur Positionsbestimmung des Fahrzeugs auf der
Fahrspur hinzufügen. Überquert ein Fahrzeug während der Messung eine solche Linie,
wird eine entsprechende Object Location Message über das TEMS Info Interface
abgesetzt.
In der Nachricht ist der genaue Zeitpunkt der Überquerung der Linie enthalten. Damit
können Drittsysteme (wie Nummernschildkameras oder DSRC-Antennen) Ereignisse von
anderen Komponenten zuordnen oder das korrekte Bild aus einem Videostream
auswählen.
Dieser Mechanismus ist nicht dazu geeignet, zeitkritische Aktionen auszulösen!

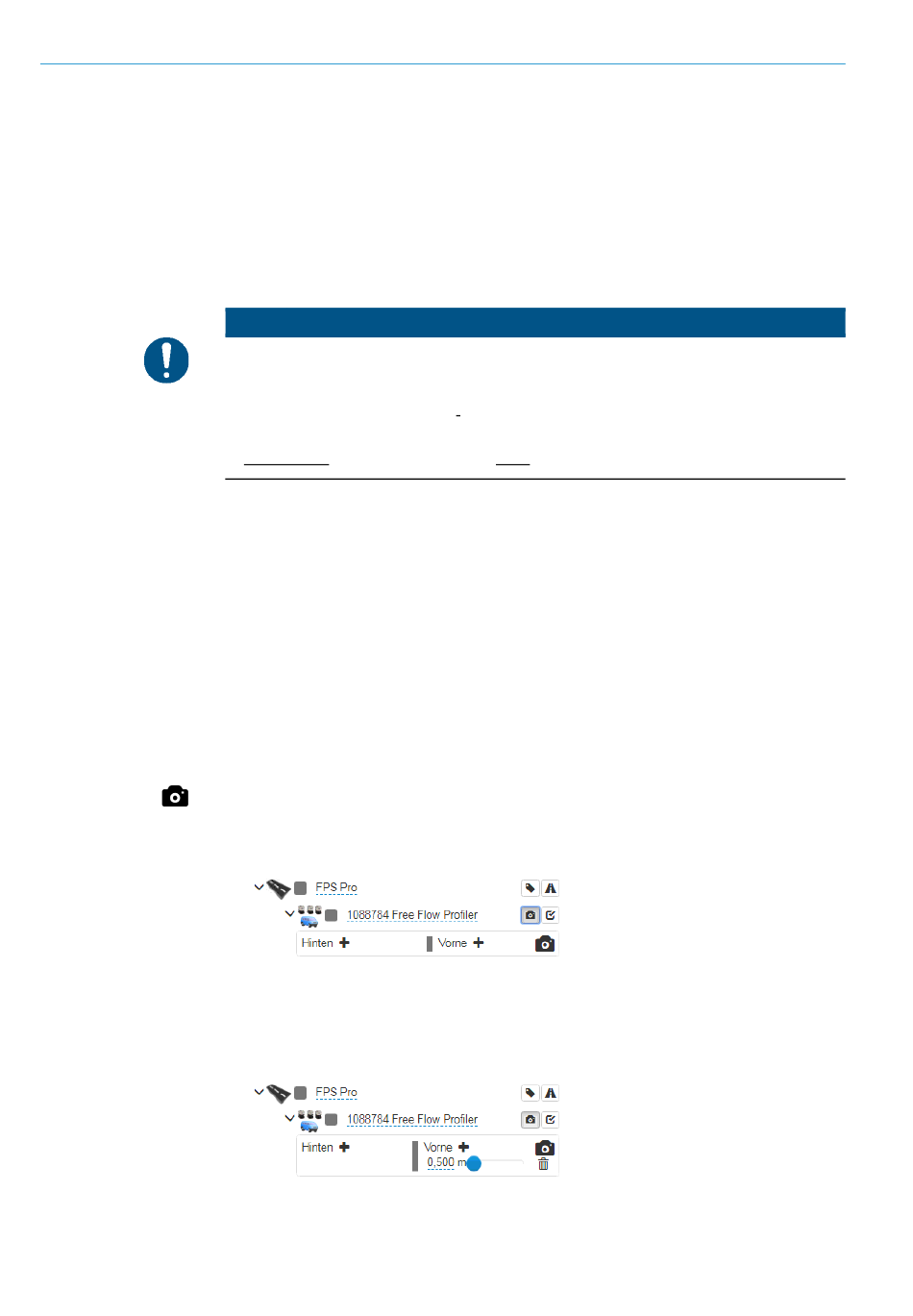

1. Klicken Sie im Navigationsbaum auf der Ebene der Systemfunktion auf das Kamera-
Symbol Trigger-Positionen der Systemkomponente bearbeiten.
Die Eingabezeile zur Positionsbestimmung der Trigger-Linien wird aufgeklappt.
Über das Plus-Symbol der Bereiche Hinten und Vorne werden Trigger-Linien vor bzw.
hinter der Nulllinie der Z-Achse definiert.
2. Stellen Sie die Position der Positionslinie mithilfe des Schiebereglers ein oder legen Sie
diese über das Eingabefeld fest. Die Linie wird in der Visualisierung dargestellt.
Es können maximal drei Trigger-Linien definiert werden.
8020775/12AX/2019-05-31|SICK
Irrtümer und Änderungen vorbehalten
