3.1.2.2
Layouts für die Achszählung
8020775/12AX/2019-05-31|SICK
Irrtümer und Änderungen vorbehalten
Die Systemkomponente zur Achszählung LMS Axle wird am Seitenrand montiert. Diese
Montageposition stellt sicher, dass die Seitenfront des Fahrzeugs aufgenommen wird.
Üblicherweise stellt der 2D-LiDAR-Sensor zusätzlich zur Systemkomponente LMS Axle
auch die Systemkomponente LMS Width zur Verfügung (Shared-Funktion).

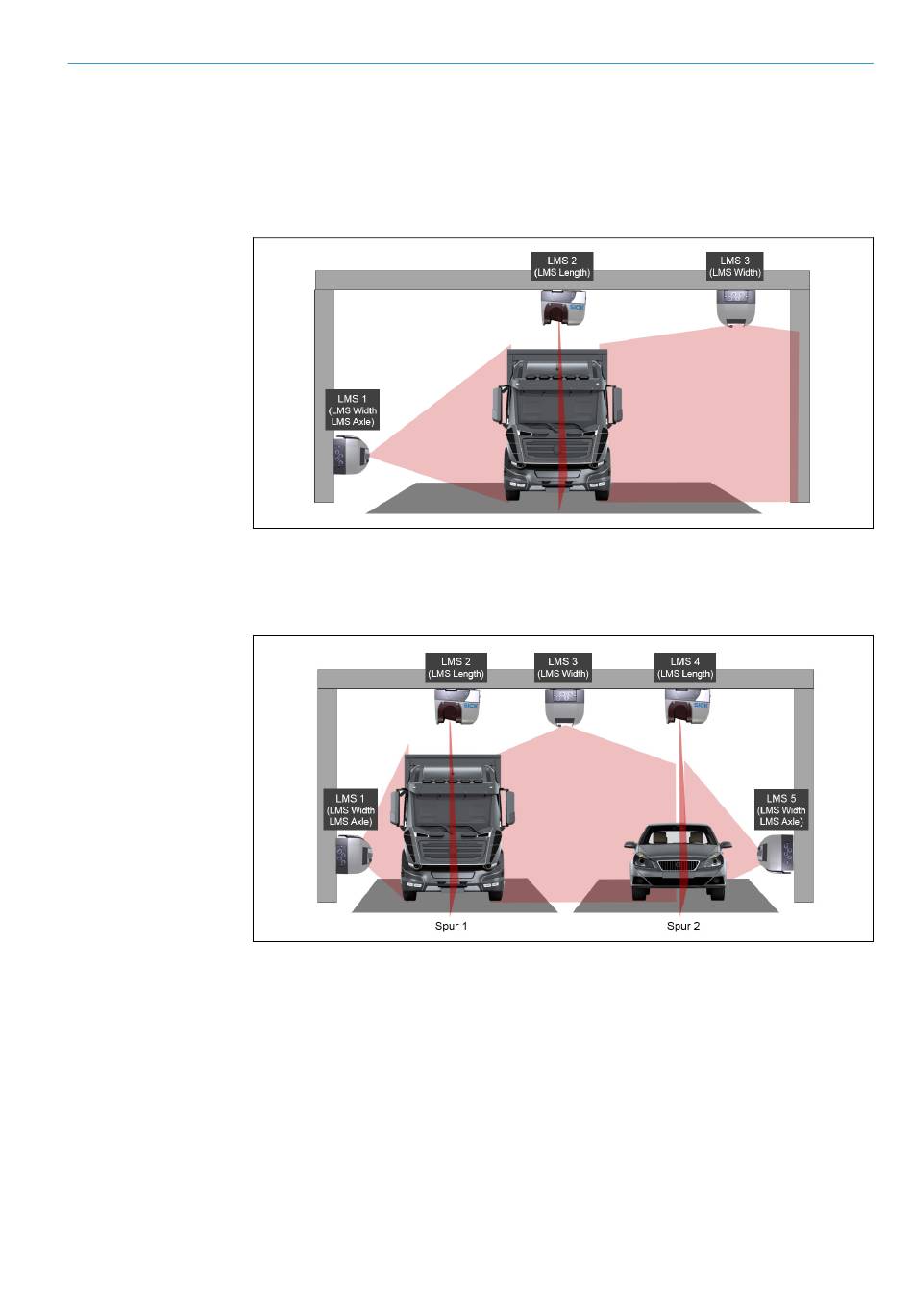

Abb. 7:
Layouts - Achszählung für eine Fahrspur mit 3 2D-LiDAR-Sensoren
Das folgende Beispiel zeigt das Layout für die Achszählung über zwei Fahrspuren mit
insgesamt fünf 2D-LiDAR-Sensoren.
Abb. 8:
Layouts - Achszählung für zwei Fahrspuren mit 5 2D-LiDAR-Sensoren
SYSTEMBESCHREIBUNG
B E T R I E B S A N L E I T U N G | Free Flow Profiler
