10.3 Anschluss an die Wärmepumpe
Die Wärmepumpe wird oben (CTC EcoZenith i255L, siehe Abbildung unten)
oder unten (CTC EcoZenith i255H) angeschlossen, siehe Abbildung auf der
nächsten Seite.

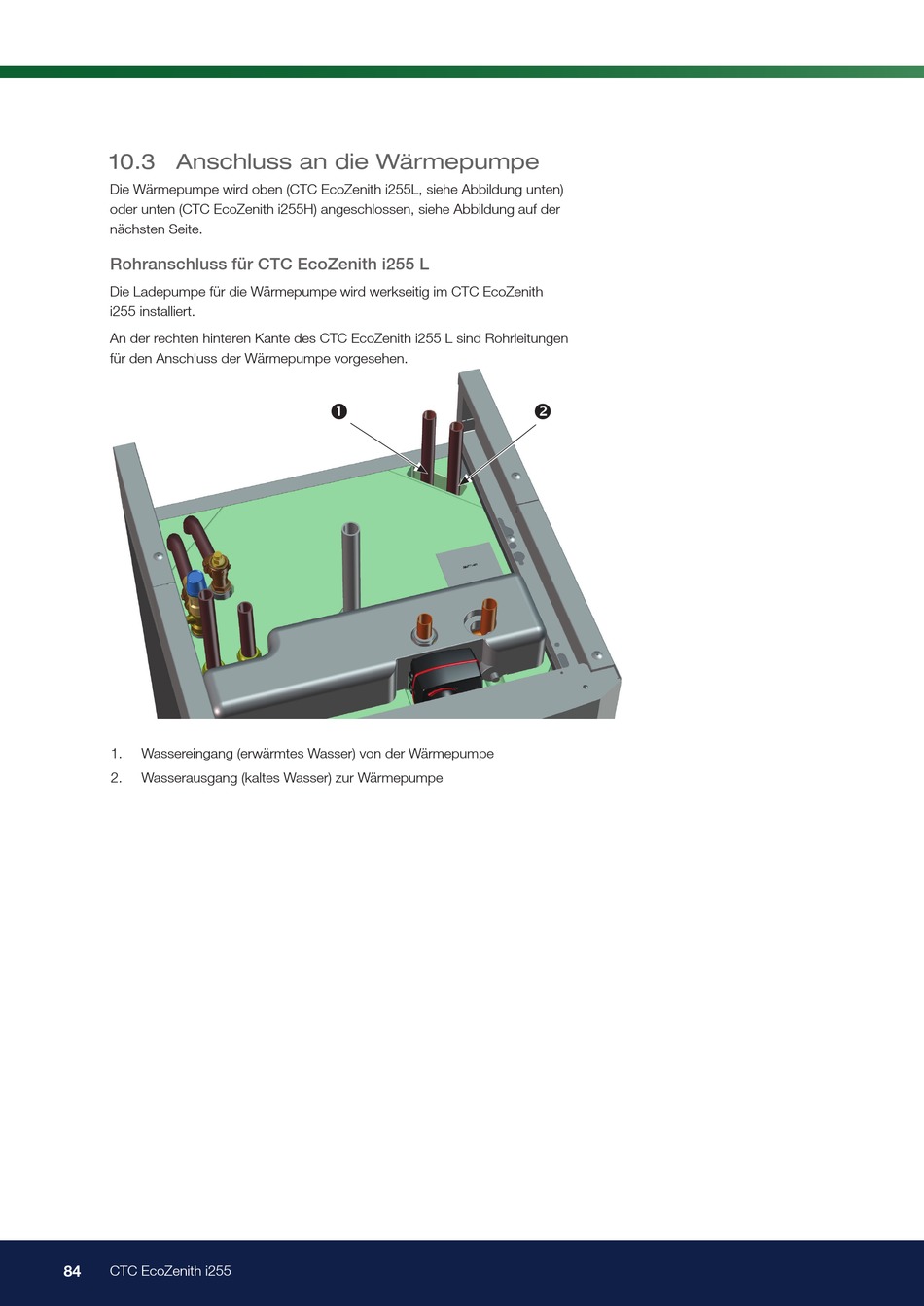

Rohranschluss für CTC EcoZenith i255 L
Die Ladepumpe für die Wärmepumpe wird werkseitig im CTC EcoZenith
i255 installiert.
An der rechten hinteren Kante des CTC EcoZenith i255 L sind Rohrleitungen
für den Anschluss der Wärmepumpe vorgesehen.
1. Wassereingang (erwärmtes Wasser) von der Wärmepumpe
2. Wasserausgang (kaltes Wasser) zur Wärmepumpe
