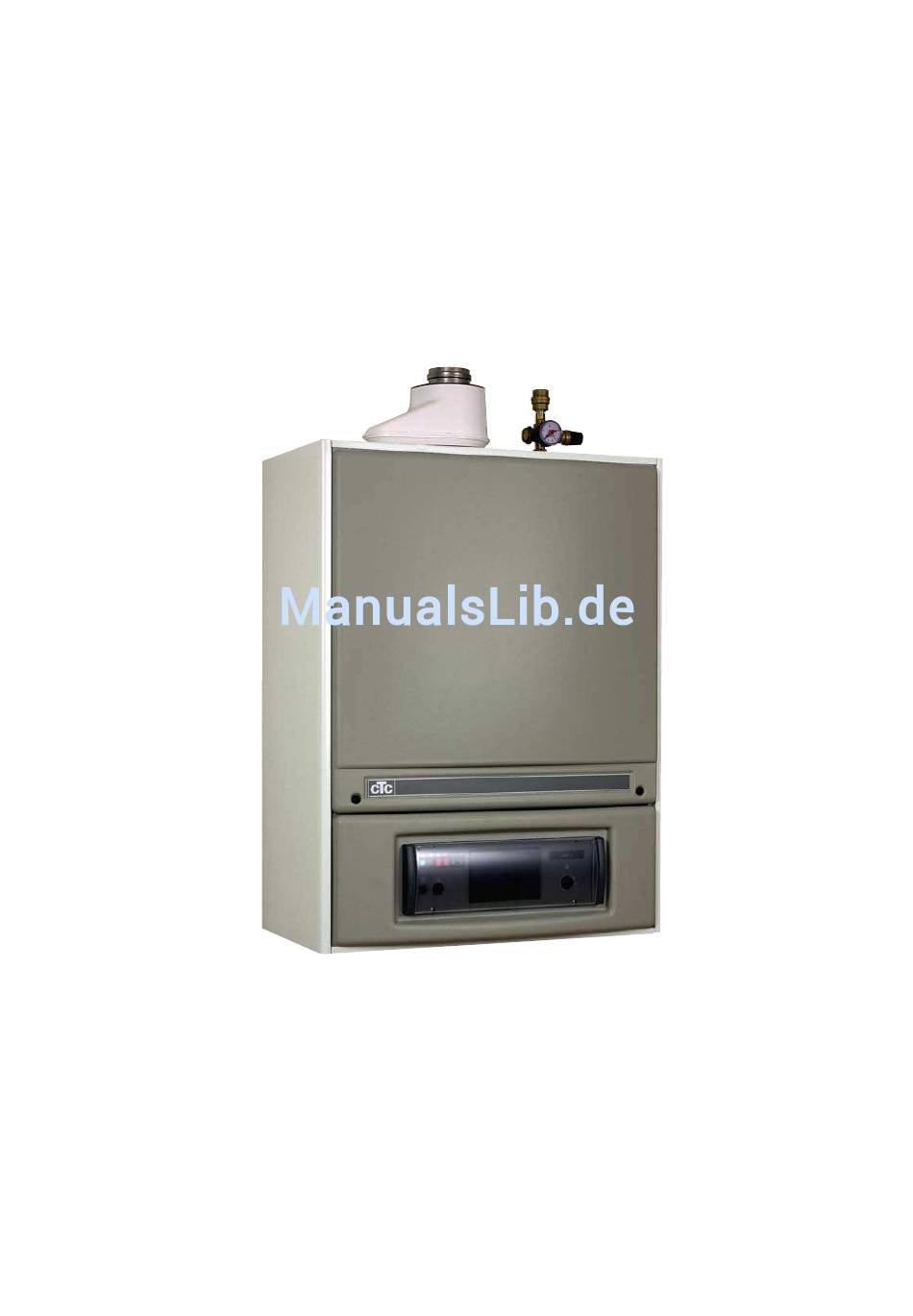

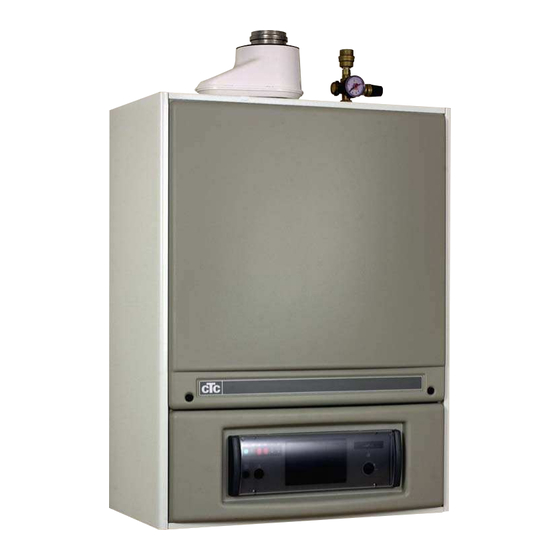

- Seite 1 Art.no 58009003/2 Deutsch Feb. -03 7115-0202-41 CTC 950 TECHNISCHES HANDBUCH Montage-, Betriebs- und Wartungsanleitung 161 106 03 02-02...
- Seite 2 161 506 06 03-01...
-
Seite 3: Inhaltsverzeichnis
INHALT 01. Technische Angaben 1.1 Allgemeine Beschreibung............4 1.2 Technische Daten.................4 1.3 Aufbau...................5 02. Montage des CTC 950 2.1 Mit einem Heizkreis ohne warmes Wasser......6,7 2.2 Mit Warmwasserspeicher und einem Heizkreis....8,9 2.3 Mit Warmwasserspeicher und zwei Heizkreisen....10,11 2.4 Mit BW-Wärmetauscher............12,13 03. -
Seite 4: Technische Angaben
Techniken zu verbinden. Auf diese Weise werden höchste Effektivität und lange Lebensdauer sowie Umweltfreundlichkeit garantiert. Modernes Design: Das neuartige und kompakte Design der wandmontierten Öl Uni CTC 950 erfüllt als innovative Entwicklung die Anforderungen gegenwärtiger und zukünftiger Märkte in jeder Hinsicht. Hinter dem einfachen und attraktiven Gehäuse verbirgt sich ein komplettes Zentralheizungssystem. -
Seite 5: Aufbau
01. TECHNISCHE ANGABEN 1.3 Aufbau Abgasleitung Automatischer Lufteinlass mit Dichtung Entlüfter Druckanzeige (Manometer) Sicherheitsventil 2,5 Bar Isolierung Reinigungstür Expansionsgefäß Umlenkbleche 4 Stck. Umlenkblech rost- freier Stahl 1 Stck. Brenner Brennkammer Füllventil (nur mit Zubehör BW-Wärme- tauscher) Pumpe Wärmetauscher (komplett) Füll-/Ablassventil für Brauch-Warmwasser- versorgung (Zubehör) 2(10) -
Seite 6: Montage Des Ctc 950 2.1 Mit Einem Heizkreis Ohne Warmes Wasser
02. MONTAGE 2.1. CTC 950 mit einem Heizkreis ohne Warmwasserbereitung • Schaltplan (D-580070) Abmessungen 1. Abgasleitung (Durchmesser 82 mm) mit Hochtemperaturdichtung (Durchmesser 80 mm) 2. Intern Lufteinlass (Durchmesser 80 mm) 3. Vorlauf G 3/4'’ I G bzw AG 4. Rücklauf G 3/4'’ I G bzw AG... -
Seite 7: Ctc 950 Mit Einem Heizkreis Ohne Warmwasserbereitung
02. MONTAGE 2.1. CTC 950 mit einem Heizkreis ohne Warmwasserbereitung 4(10) 161 146 03 02-02... -
Seite 8: Mit Warmwasserspeicher Und Einem Heizkreis
02. MONTAGE 2.2 CTC 950 mit Warmwasserspeicher und einem Heizkreis • 1-Heizkreis-Rohrsatz (P/N 579990301), Montageanleitung siehe Kapitel 06 • Mischventil (P/N 912912401) • Schaltplan (D-580097) Abmessungen 1. Abgasleitung (Durchmesser 82 mm) mit Hochtemperaturdichtung (Durchmesser 80 mm) 2. Lufteinlass (Durchmesser 80 mm) 3. - Seite 9 02. MONTAGE Beispiele für CTC 950 mit Warmwasserspeicher und einem Heizkreis 6(10) 161 146 03 02-02...
-
Seite 10: Mit Warmwasserspeicher Und Zwei Heizkreisen
02. MONTAGE 2.3 CTC 950 mit Warmwasserspeicher und zwei Heizkreisen • 2-Heizkreis-Rohrsatz (P/N 580035301), Montageanleitung siehe Kapitel 06 • Mischventil (P/N 912912401) • Schaltplan (D-580097) Abmessungen 1. Abgasleitung (Durchmesser 82 mm) mit Hochtemperaturdichtung (Durchmesser 80 mm) 2. Lufteinlass (Durchmesser 80 mm) 3. - Seite 11 02. MONTAGE Beispiele für CTC 950 mit Warmwasserspeicher und zwei Heizkreisen 8(10) 161 146 03 02-02...
-
Seite 12: Mit Bw-Wärmetauscher
02. MONTAGE CTC 950 mit BW Wärmetauscher und einem Heizkreis • BW Wärmetauscher kompl. (579970301) • Mischventil (912912401) • Warmwasser-Vorrangrelais (580166402) • Elektrischer Anschluss: – mit Mischventil und Warmwasser-Vorrangrelais: Schaltplan (D-580098) – ohne Mischventil und Warmwasser-Vorrangrelais: Schaltplan (D-580070) • Montageanleitung BW Wärmetauscher kompl. siehe Kapitel 07 Abmessungen 1. -
Seite 13: Beispiele Für Ctc 950 Mit Bw-Wärmetauscher Und Einem Heizkreis
02. MONTAGE 2.4 Beispiele für CTC 950 mit BW-Wärmetauscher und einem Heizkreis Mit Mischventil. Hinweis: Das Warmwasser-Vorrangrelais (580166402) muss montiert sein. Ohne Mischventil. 10(10) 161 146 03 02-02... -
Seite 14: Elektroinstallation 3.1 Allgemeine Informationen
03. ELEKTROINSTALLATION 3.1 Allgemeine Informationen Die Elektroinstallation muss entsprechend den geltenden Bestimmungen ausgeführt werden. Dabei muss insbesondere ein Anschluss an ein leistungsfähiges Erdungssystem erfolgen. Prüfung Die Elektroinstallation und das elektrische System müssen von professionellen und qualifizierten Elektrikern vorgenommen werden. Nur so ist garantiert, dass die Elektroinstallation entsprechend den geltenden Bestimmungen ausgeführt wurde. - Seite 15 Heizkesselhauptschalter Sicherung TÜV-Schalter Sicherheitsthermostat- Brenner-Eurostecker Anzeigeleuchte Anschlussleiste (Regelung) Brennerfehler-Anzeigeleuchte PUMP Heizkreispumpe, wenn Kabel Brennerschalter mit Anschluss 7 verbunden ist. Umwälzpumpenschalter PUMP Speicherpumpe, wenn Kabel Sicherheitsthermostat Anschluss 8 verbunden ist. Regelthermostat...
-
Seite 16: Schaltplan (D-580097)
Heizkesselhauptschalter Regelthermostat TÜV-Schalter Sicherung 8 Sicherheitsthermostat- Brenner-Eurostecker Anzeigeleuchte Anschlussleiste (Regelung) Brennerfehler- VVX BW-Wärmetauscher-Mikroschalter (optional) Anzeigeleuchte PUMP Speicherpumpe Brennerschalter Das Signal an Anschluss 9 startet die Pumpe für den Warmwasserspeicher Umwälzpumpenschalter Sicherheitsthermostat... -
Seite 17: Schaltplan (D-580098)
Regelthermostat Heizkesselhauptschalter Sicherung TÜV-Schalter Sicherheitsthermostat- Brenner-Eurostecker Anzeigeleuchte Anschlussleiste (Regelung) Brennerfehler-Anzeigeleuchte BW Wärmetauscher-Mikroschalter Brennerschalter PUMP BW Wärmetauscher-Pumpe Umwälzpumpenschalter Sicherheitsthermostat... -
Seite 18: Betrieb
04. BETRIEB 4.1 Schaltfeld 1. Hauptschalter für Heizkessel 7. Heizkesselthermometer Verbindet bzw. unterbricht die Stromzufuhr zum Zeigt die Wassertemperatur des Heizkessels an. Heizkessel. Die Anzeige leuchtet grün, wenn die 8. Sicherung (6,3 A) Stromversorgung eingeschaltet ist. Öffnen Sie den Sicherungshalter mit einem Schrau- 2.STB-Schalter benzieher von oben. -
Seite 19: Inbetriebnahme
04. BETRIEB 4.2 Inbetriebnahme - Überprüfen Sie, ob Heizkessel und Radiatorsystem mit Wasser gefüllt sind. - Entlüften Sie den Heizkessel, nur über den Entlüfter. Füllen Sie das System bei Bedarf nach. - Stellen Sie sicher, dass alle Rohranschlüsse dicht und die Verbindun- gen zu Schornstein und Verbrennungsbereich ordnungsgemäß... -
Seite 20: Montageanleitung Heizkessel
05. MONTAGEANLEITUNG HEIZKESSEL 1(7) 161 346 01 02-01... - Seite 21 05. MONTAGEANLEITUNG HEIZKESSEL 2(7) 161 346 01 02-01...
-
Seite 22: Montageanleitung Rohrsatz
06. MONTAGEANLEITUNG ROHRSATZ 6.1 Montageanleitung Rohrsatz (579990301) – Ausführung mit einem Heizkreis! 3(7) 161 346 01 02-01... -
Seite 23: Rohrsatz (580035301)
06. MONTAGEANLEITUNG ROHRSATZ 6.2 Montageanleitung Rohrsatz (580035301) – Ausführung mit zwei Heizkreisen! 4(7) 161 346 01 02-01... -
Seite 24: Montageanleitung Bw-Wärmetauscher (579970301)
07. MONTAGEANLEITUNG BW WÄRMETAUSCHER (579970303) 5(7) 161 346 01 02-01... - Seite 25 07. MONTAGEANLEITUNG BW WÄRMETAUSCHER (579970303) 6(7) 161 346 01 02-01...
-
Seite 26: Montageanleitung Warmwasser-Vorrangrelais (580166402)
08. MONTAGEANLEITUNG WARMWASSER-VORRANGRELAIS (580166402) Bei der Verwendung von BW Wärmetauscher und Mischventil muss das Warmwasser-Vorrangrelais eingesetzt werden. Nehmen Sie die Verbindung entsprechend Schaltplan (D-580921) vor. 7(7) 161 346 01 02-01... -
Seite 27: Ölbrennerwartung
09. ÖLBRENNERWARTUNG 1(3) 161 426 03 02-02... -
Seite 28: Heizkesselwartung
10. HEIZKESSELWARTUNG 2 VORSICHT HEISS!!! 3 VORSICHT HEISS!!! 4 VORSICHT HEISS!!! 6 VORSICHT HEISS!!! 5 VORSICHT HEISS!!! 2(3) 161 426 03 02-02... -
Seite 29: Wartungsprüfung Und Elektroinstallation
11. WARTUNGSPRÜFUNG UND ELEKTROINSTALLATION 1. Drehen Sie das Sicherheitsventil mehrmals im 2. Messanschluss im der Reinigungstür. Jahr, um die richtige Funktion Sicherzustellen. 3. Öffnen Sie die Abdeckung für die Elektroinstallation. 4. Weißes Anschlusskabel 5. Weißes Anschlusskabel 3(3) 161 426 03 02-02... -
Seite 30: Schornsteinlösungen
12. SCHORNSTEINLÖSUNGEN 12.1 LAS-SYSTEM 80/125 Die Installation muss entsprechend den lokalen Bestimmungen (In vorbereitung) ausgeführt werden. Wir empfehlen nach Möglichkeit die Schornsteinlösung entsprechend Abbildung A. Max 3 Meter 1(2) 161 366 02 02-02... -
Seite 31: Separate Abgasleitung (80 Mm) Und Lufteinlass (80 Mm)
12. SCHORNSTEINLÖSUNGEN 12.2 Separate Abgasleitung (80 mm) und Lufteinlass (80 mm) Die Installation muss entsprechend den lokalen Bestimmungen vorgenommen werden. Max 3 Meter Max 3 Meter 2(2) 161 366 02 02-02...
