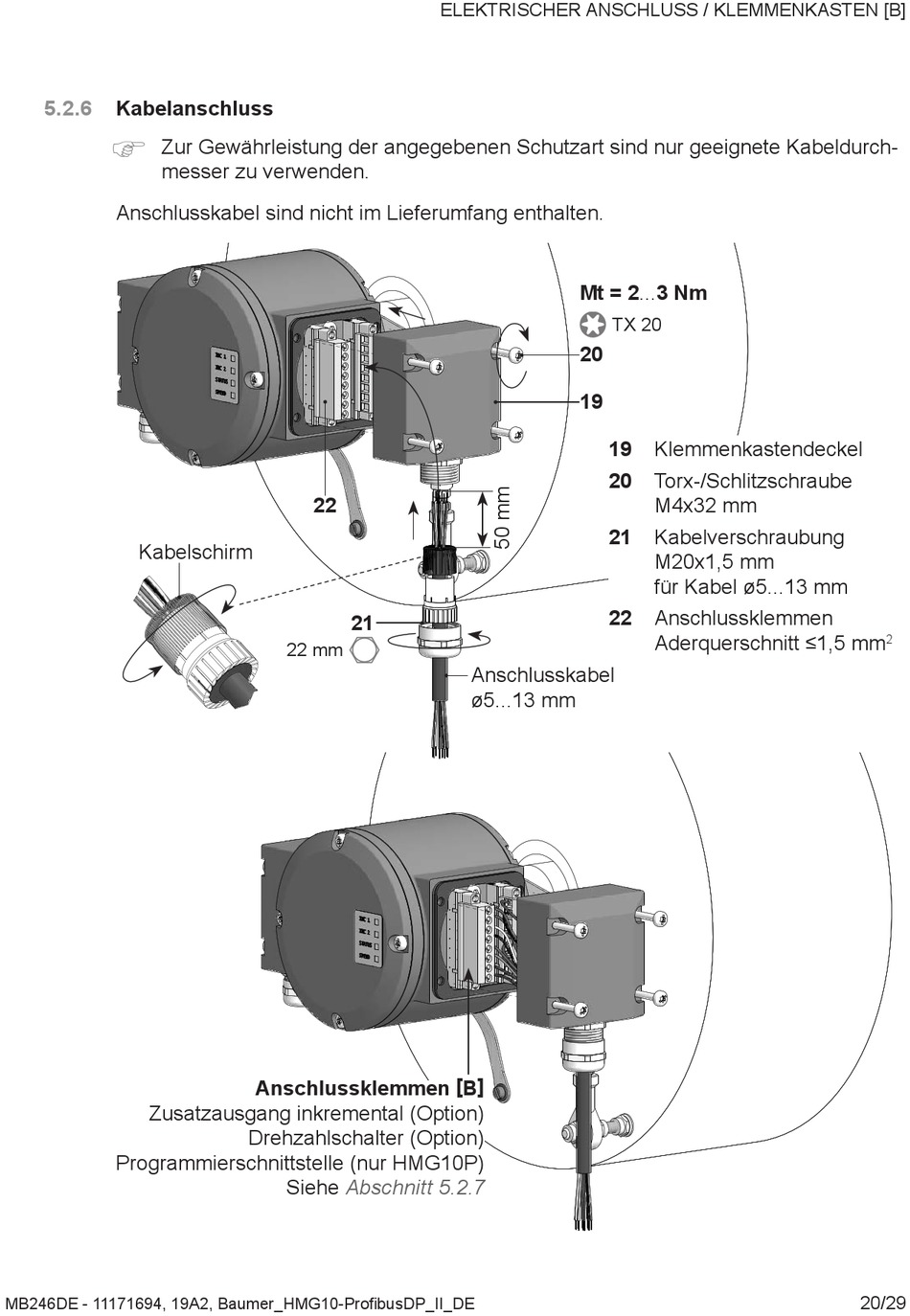

5.2.6

Kabelanschluss

)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden.
Anschlusskabel sind nicht im Lieferumfang enthalten.
Kabelschirm
Zusatzausgang inkremental (Option)
Programmierschnittstelle (nur HMG10P)
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
22
21
22 mm
Anschlussklemmen [ B ]
Drehzahlschalter (Option)
Siehe
Abschnitt 5.2.7
ELEKTRIScHER AnScHLUSS / KLEMMEnKASTEn [B]
Mt = 2���3 Nm
20
19
19
20
21
22
Anschlusskabel
ø5���13 mm
TX 20
Klemmenkastendeckel
Torx-/Schlitzschraube
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5���13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
2
20/29
