MOnTAGE / MOnTAGE An DIE AnTRIEBSWELLE
4.3.2

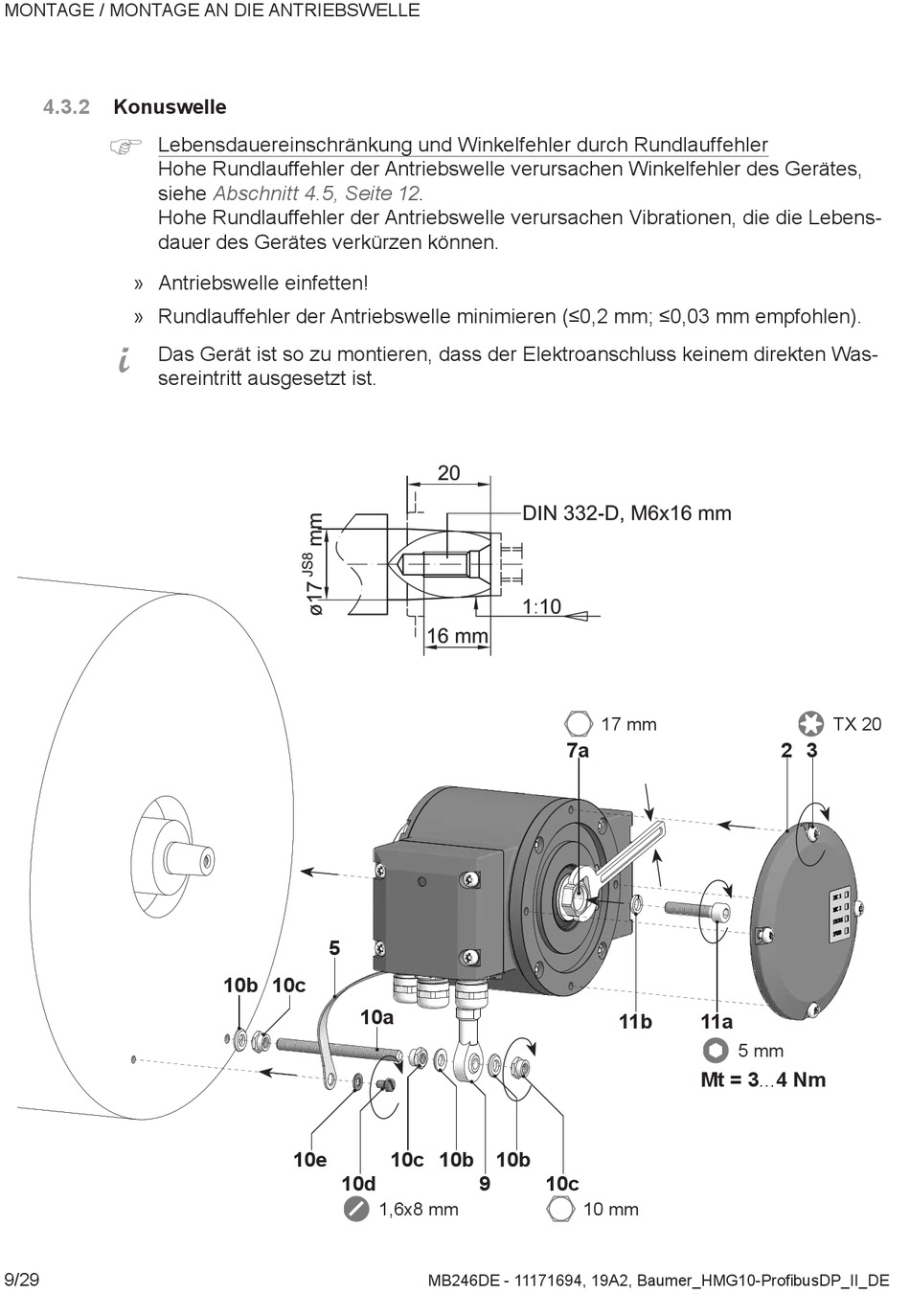

Konuswelle

)
Lebensdauereinschränkung und Winkelfehler durch Rundlauffehler
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Gerätes,
siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Gerätes verkürzen können.
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
i
Das Gerät ist so zu montieren, dass der Elektroanschluss keinem direkten Was-
sereintritt ausgesetzt ist.
9/29
Abschnitt 4.5, Seite
5
