DEMOnTAGE / EInSEITIG OFFEnE HOHLWELLE ODER KOnUSWELLE
7.

DEMONTAGE

Verletzungsgefahr
Vor der Demontage alle elektrischen Verbindungen trennen.
7.1

Einseitig offene Hohlwelle oder Konuswelle

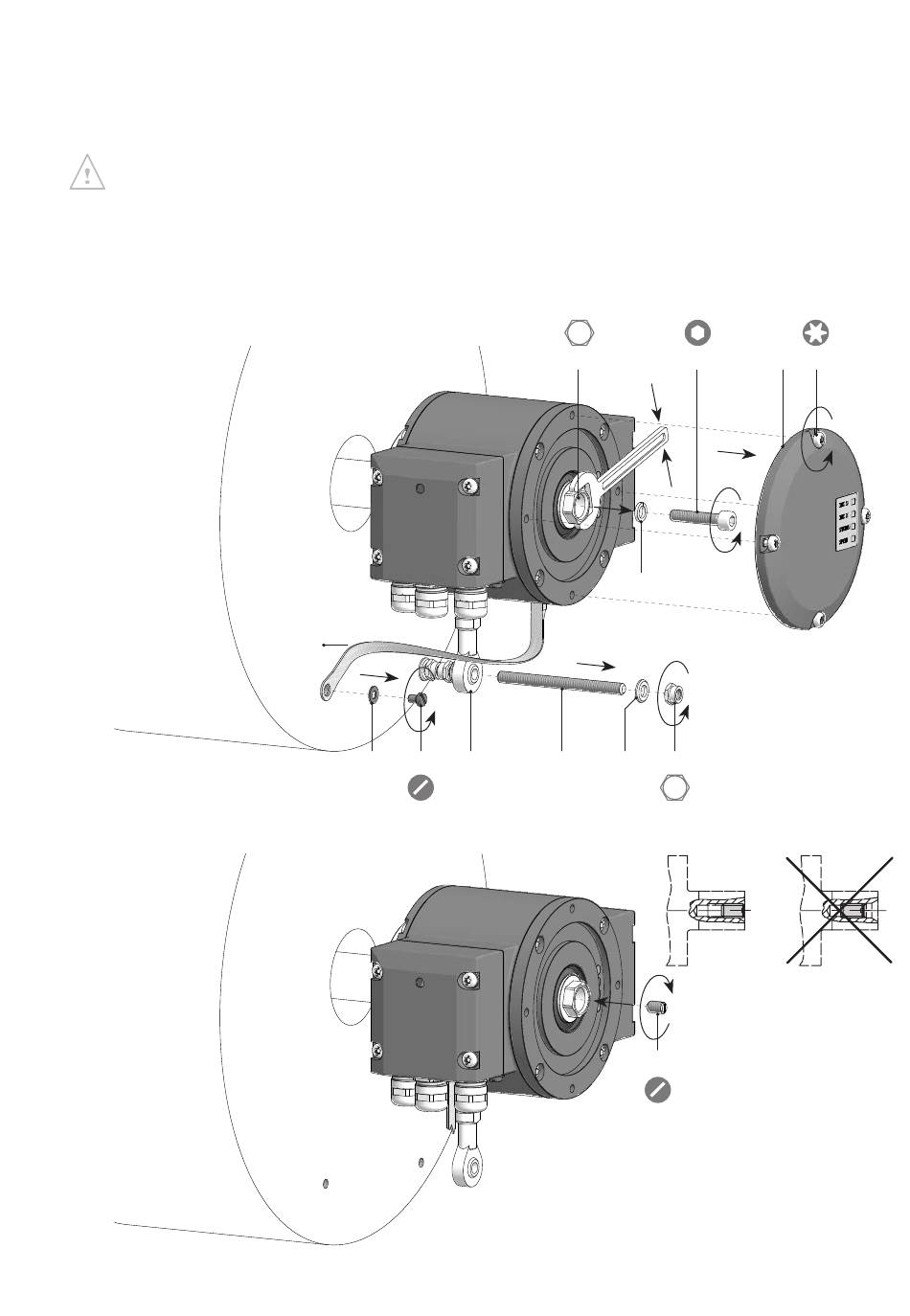

Die Beispielbilder zeigen das Gerät mit einseitig offener Hohlwelle. Die Demontageschritte
mit Konuswelle sind identisch.
7.1.1

Schritt 1

7.1.2

Schritt 2

25/29
17 mm
5
10e 10d 9
1,6x8 mm
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
7a 11a
11b
10a 10b 10c
10 mm
11c
0,8x4 mm
5 mm TX 20
2 3
