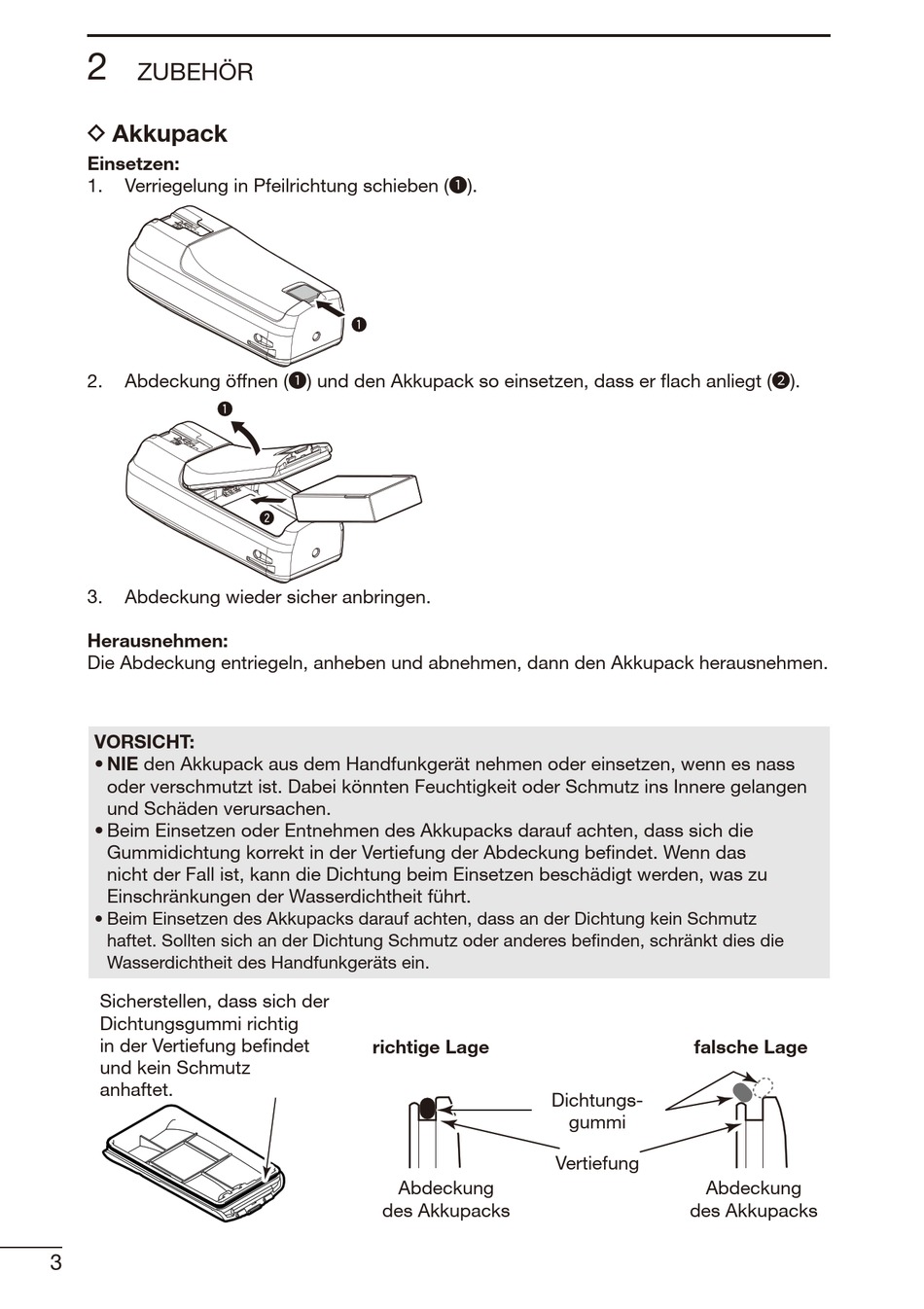

Icom IC-M94D Bedienungsanleitung Seite 9

2
ZUBEHÖR
D Akkupack
Einsetzen:
1. Verriegelung in Pfeilrichtung schieben (1).
2. Abdeckung öffnen (1) und den Akkupack so einsetzen, dass er flach anliegt (2).
3. Abdeckung wieder sicher anbringen.
Herausnehmen:
Die Abdeckung entriegeln, anheben und abnehmen, dann den Akkupack herausnehmen.
VORSICHT:
• NIE den Akkupack aus dem Handfunkgerät nehmen oder einsetzen, wenn es nass
oder verschmutzt ist. Dabei könnten Feuchtigkeit oder Schmutz ins Innere gelangen
und Schäden verursachen.
• Beim Einsetzen oder Entnehmen des Akkupacks darauf achten, dass sich die
Gummidichtung korrekt in der Vertiefung der Abdeckung befindet. Wenn das
nicht der Fall ist, kann die Dichtung beim Einsetzen beschädigt werden, was zu
Einschränkungen der Wasserdichtheit führt.
• Beim Einsetzen des Akkupacks darauf achten, dass an der Dichtung kein Schmutz
haftet. Sollten sich an der Dichtung Schmutz oder anderes befinden, schränkt dies die
Wasserdichtheit des Handfunkgeräts ein.
Sicherstellen, dass sich der
Dichtungsgummi richtig
in der Vertiefung befindet
und kein Schmutz
anhaftet.
3
richtige Lage
Abdeckung
des Akkupacks
falsche Lage
Dichtungs-
gummi
Vertiefung
Abdeckung
des Akkupacks
