3

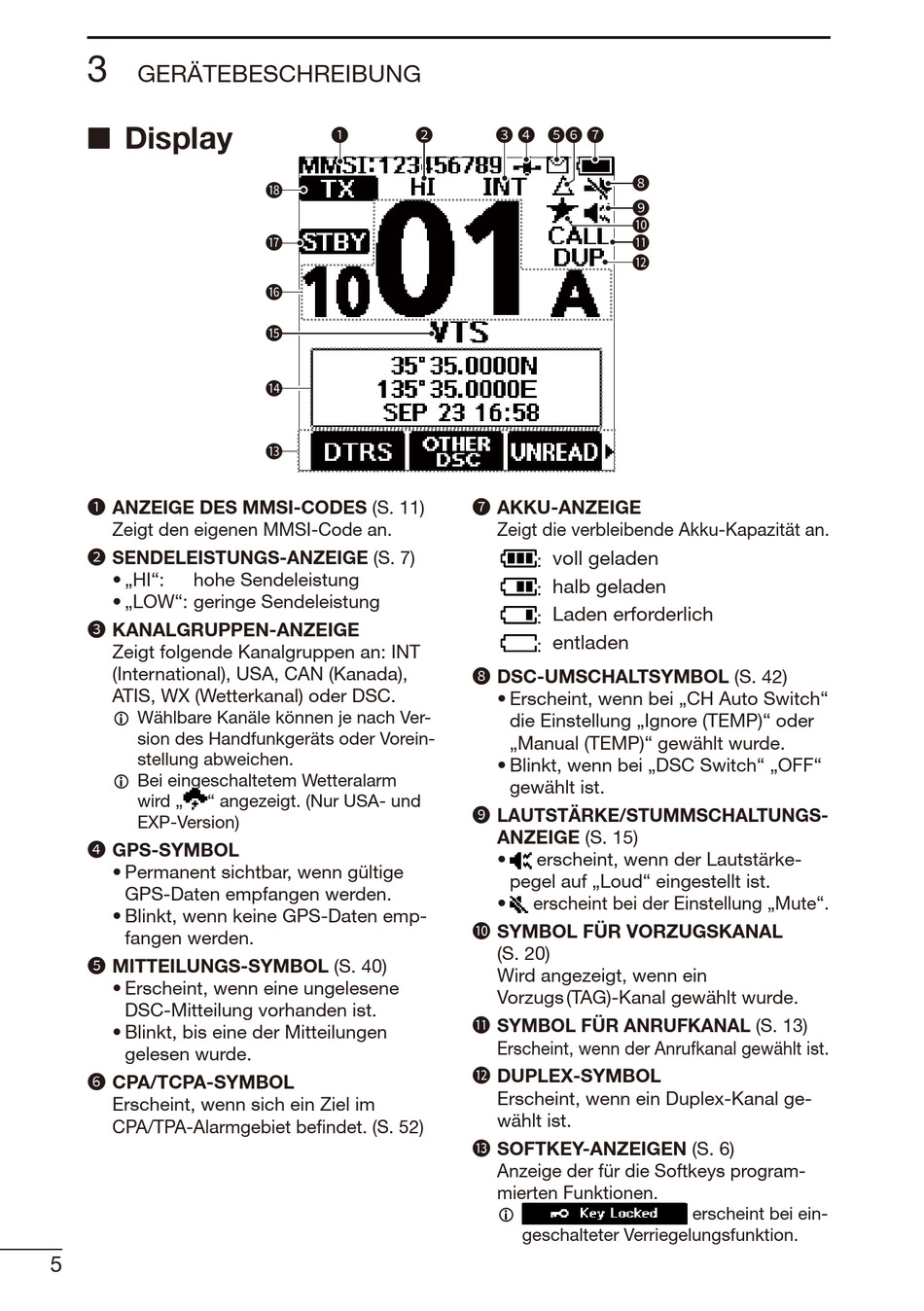

GERÄTEBESCHREIBUNG
■ Display
1 ANZEIGE DES MMSI-CODES (S. 11)
Zeigt den eigenen MMSI-Code an.
2 SENDELEISTUNGS-ANZEIGE (S. 7)
• „HI":
hohe Sendeleistung
• „LOW": geringe Sendeleistung
3 KANALGRUPPEN-ANZEIGE
Zeigt folgende Kanalgruppen an: INT
(International), USA, CAN (Kanada),
ATIS, WX (Wetterkanal) oder DSC.
L Wählbare Kanäle können je nach Ver-
sion des Handfunkgeräts oder Vorein-
stellung abweichen.
L Bei eingeschaltetem Wetteralarm
wird „
" angezeigt. (Nur USA- und
EXP-Version)
4 GPS-SYMBOL
• Permanent sichtbar, wenn gültige
GPS-Daten empfangen werden.
• Blinkt, wenn keine GPS-Daten emp-
fangen werden.
5 MITTEILUNGS-SYMBOL (S. 40)
• Erscheint, wenn eine ungelesene
DSC-Mitteilung vorhanden ist.
• Blinkt, bis eine der Mitteilungen
gelesen wurde.
6 CPA/TCPA-SYMBOL
Erscheint, wenn sich ein Ziel im
CPA/TPA-Alarmgebiet befindet. (S. 52)
5
1
2
18
17
16
15
14
13
3 4 56 7
8
9
10
11
12
7 AKKU-ANZEIGE
Zeigt die verbleibende Akku-Kapazität an.
voll geladen
:
halb geladen
:
Laden erforderlich
:
entladen
:
8 DSC-UMSCHALTSYMBOL (S. 42)
• Erscheint, wenn bei „CH Auto Switch"
die Einstellung „Ignore (TEMP)" oder
„Manual (TEMP)" gewählt wurde.
• Blinkt, wenn bei „DSC Switch" „OFF"
gewählt ist.
9 LAUTSTÄRKE/STUMMSCHALTUNGS-
ANZEIGE (S. 15)
•
erscheint, wenn der Lautstärke-
pegel auf „Loud" eingestellt ist.
•
erscheint bei der Einstellung „Mute".
10 SYMBOL FÜR VORZUGSKANAL
(S. 20)
Wird angezeigt, wenn ein
Vorzugs (TAG)-Kanal gewählt wurde.
11 SYMBOL FÜR ANRUFKANAL (S. 13)
Erscheint, wenn der Anrufkanal gewählt ist.
12 DUPLEX-SYMBOL
Erscheint, wenn ein Duplex-Kanal ge-
wählt ist.
13 SOFTKEY-ANZEIGEN (S. 6)
Anzeige der für die Softkeys program-
mierten Funktionen.
L
geschalteter Verriegelungsfunktion.
erscheint bei ein-
