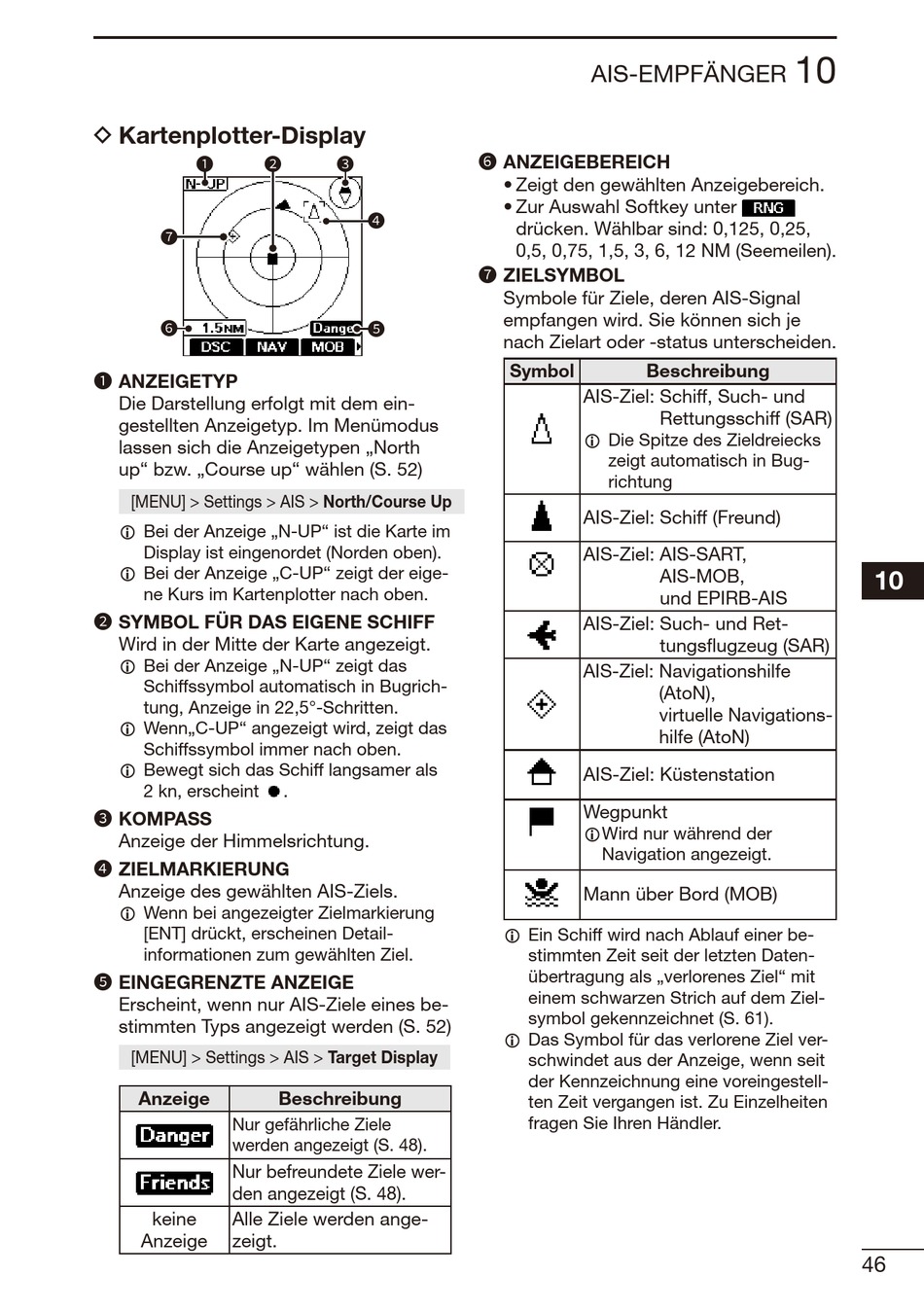

D Kartenplotter-Display
1
2
7
6
1 ANZEIGETYP
Die Darstellung erfolgt mit dem ein-
gestellten Anzeigetyp. Im Menümodus
lassen sich die Anzeigetypen „North
up" bzw. „Course up" wählen (S. 52)
[MENU] > Settings > AIS > North/Course Up
L Bei der Anzeige „N-UP" ist die Karte im
Display ist eingenordet (Norden oben).
L Bei der Anzeige „C-UP" zeigt der eige-
ne Kurs im Kartenplotter nach oben.
2 SYMBOL FÜR DAS EIGENE SCHIFF
Wird in der Mitte der Karte angezeigt.
L Bei der Anzeige „N-UP" zeigt das
Schiffssymbol automatisch in Bugrich-
tung, Anzeige in 22,5°-Schritten.
L Wenn„C-UP" angezeigt wird, zeigt das
Schiffssymbol immer nach oben.
L Bewegt sich das Schiff langsamer als
2 kn, erscheint
3 KOMPASS
Anzeige der Himmelsrichtung.
4 ZIELMARKIERUNG
Anzeige des gewählten AIS-Ziels.
L Wenn bei angezeigter Zielmarkierung
[ENT] drückt, erscheinen Detail-
informationen zum gewählten Ziel.
5 EINGEGRENZTE ANZEIGE
Erscheint, wenn nur AIS-Ziele eines be-
stimmten Typs angezeigt werden (S. 52)
[MENU] > Settings > AIS > Target Display
Anzeige
Nur gefährliche Ziele
werden angezeigt (S. 48).
Nur befreundete Ziele wer-
den angezeigt (S. 48).
keine
Alle Ziele werden ange-
Anzeige
zeigt.
3
4
5
.
Beschreibung
AIS-EMPFÄNGER
6 ANZEIGEBEREICH
• Zeigt den gewählten Anzeigebereich.
• Zur Auswahl Softkey unter
drücken. Wählbar sind: 0,125, 0,25,
0,5, 0,75, 1,5, 3, 6, 12 NM (Seemeilen).
7 ZIELSYMBOL
Symbole für Ziele, deren AIS-Signal
empfangen wird. Sie können sich je
nach Zielart oder -status unterscheiden.
Symbol
Beschreibung
AIS-Ziel: Schiff, Such- und
L Die Spitze des Zieldreiecks
zeigt automatisch in Bug-
richtung
AIS-Ziel: Schiff (Freund)
AIS-Ziel: AIS-SART,
AIS-Ziel: Such- und Ret-
AIS-Ziel: Navigationshilfe
AIS-Ziel: Küstenstation
Wegpunkt
LWird nur während der
Navigation angezeigt.
Mann über Bord (MOB)
L Ein Schiff wird nach Ablauf einer be-
stimmten Zeit seit der letzten Daten-
übertragung als „verlorenes Ziel" mit
einem schwarzen Strich auf dem Ziel-
symbol gekennzeichnet (S. 61).
L Das Symbol für das verlorene Ziel ver-
schwindet aus der Anzeige, wenn seit
der Kennzeichnung eine voreingestell-
ten Zeit vergangen ist. Zu Einzelheiten
fragen Sie Ihren Händler.
10
Rettungsschiff (SAR)
AIS-MOB,
und EPIRB-AIS
tungsflugzeug (SAR)
(AtoN),
virtuelle Navigations-
hilfe (AtoN)
