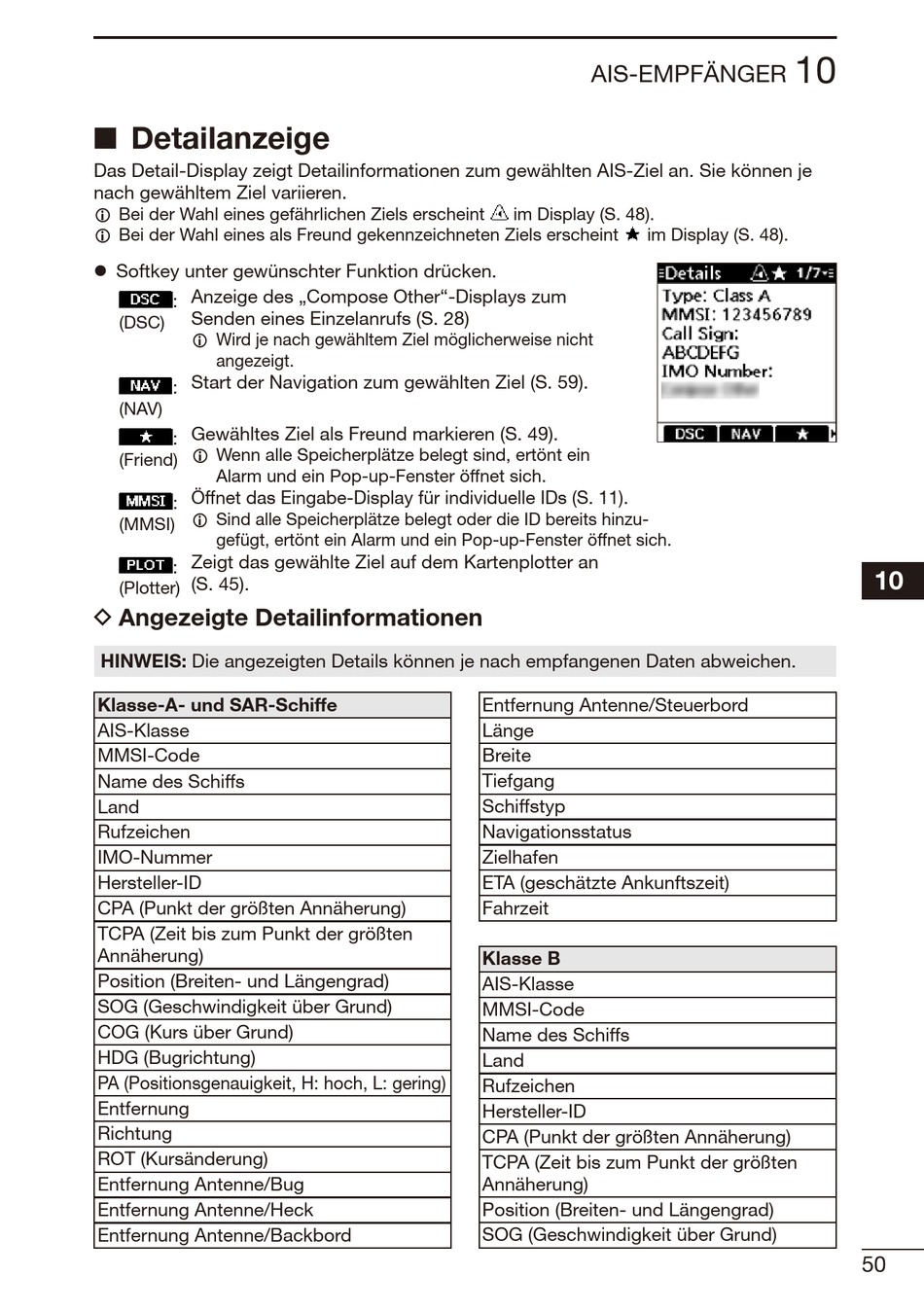

■ Detailanzeige

Das Detail-Display zeigt Detailinformationen zum gewählten AIS-Ziel an. Sie können je
nach gewähltem Ziel variieren.
L Bei der Wahl eines gefährlichen Ziels erscheint
L Bei der Wahl eines als Freund gekennzeichneten Ziels erscheint
z Softkey unter gewünschter Funktion drücken.
Anzeige des „Compose Other"-Displays zum
:
Senden eines Einzelanrufs (S. 28)
(DSC)
L Wird je nach gewähltem Ziel möglicherweise nicht
angezeigt.
Start der Navigation zum gewählten Ziel (S. 59).
:
(NAV)
Gewähltes Ziel als Freund markieren (S. 49).
:
L Wenn alle Speicherplätze belegt sind, ertönt ein
(Friend)
Alarm und ein Pop-up-Fenster öffnet sich.
Öffnet das Eingabe-Display für individuelle IDs (S. 11).
:
L Sind alle Speicherplätze belegt oder die ID bereits hinzu-
(MMSI)
gefügt, ertönt ein Alarm und ein Pop-up-Fenster öffnet sich.
Zeigt das gewählte Ziel auf dem Kartenplotter an
:
(S. 45).
(Plotter)
D Angezeigte Detailinformationen
HINWEIS: Die angezeigten Details können je nach empfangenen Daten abweichen.
Klasse-A- und SAR-Schiffe
AIS-Klasse
MMSI-Code
Name des Schiffs
Land
Rufzeichen
IMO-Nummer
Hersteller-ID
CPA (Punkt der größten Annäherung)
TCPA (Zeit bis zum Punkt der größten
Annäherung)
Position (Breiten- und Längengrad)
SOG (Geschwindigkeit über Grund)
COG (Kurs über Grund)
HDG (Bugrichtung)
PA (Positionsgenauigkeit, H: hoch, L: gering)
Entfernung
Richtung
ROT (Kursänderung)
Entfernung Antenne/Bug
Entfernung Antenne/Heck
Entfernung Antenne/Backbord
AIS-EMPFÄNGER
im Display (S. 48).
im Display (S. 48).
Entfernung Antenne/Steuerbord
Länge
Breite
Tiefgang
Schiffstyp
Navigationsstatus
Zielhafen
ETA (geschätzte Ankunftszeit)
Fahrzeit
Klasse B
AIS-Klasse
MMSI-Code
Name des Schiffs
Land
Rufzeichen
Hersteller-ID
CPA (Punkt der größten Annäherung)
TCPA (Zeit bis zum Punkt der größten
Annäherung)
Position (Breiten- und Längengrad)
SOG (Geschwindigkeit über Grund)
10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
50
