2
GERÄTEBESCHREIBUNG

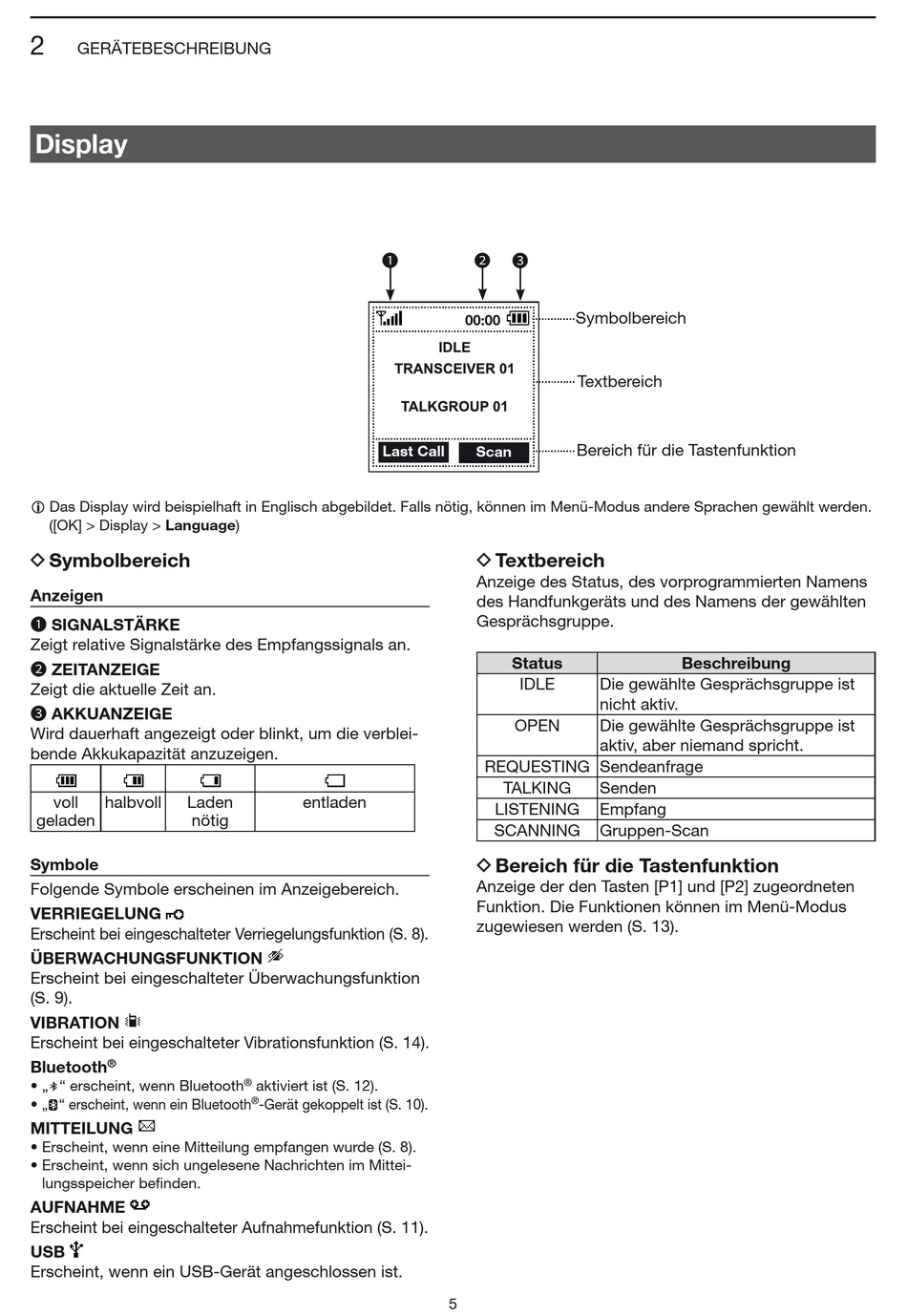

Display

L Das Display wird beispielhaft in Englisch abgebildet. Falls nötig, können im Menü-Modus andere Sprachen gewählt werden.
([oK] > Display > Language)
D Symbolbereich
Anzeigen
1 SIGNALSTÄRKE
Zeigt relative Signalstärke des Empfangssignals an.
2 ZEITANZEIGE
Zeigt die aktuelle Zeit an.
3 AKKUANZEIGE
Wird dauerhaft angezeigt oder blinkt, um die verblei-
bende Akkukapazität anzuzeigen.
voll
halbvoll
Laden
geladen
nötig
Symbole
Folgende Symbole erscheinen im Anzeigebereich.
VERRIEGELUNG
Erscheint bei eingeschalteter Verriegelungsfunktion (S. 8).
üBERWACHUNGSFUNKTION
Erscheint bei eingeschalteter überwachungsfunktion
(S. 9).
VIBRATION
Erscheint bei eingeschalteter Vibrationsfunktion (S. 14).
®
Bluetooth
• „ " erscheint, wenn Bluetooth
• „ " erscheint, wenn ein Bluetooth
MITTEILUNG
• Erscheint, wenn eine Mitteilung empfangen wurde (S. 8).
• Erscheint, wenn sich ungelesene Nachrichten im Mittei-
lungsspeicher befinden.
AUFNAHME
Erscheint bei eingeschalteter Aufnahmefunktion (S. 11).
USB
Erscheint, wenn ein USB-Gerät angeschlossen ist.
1
Last Call
entladen
®
aktiviert ist (S. 12).
®
-Gerät gekoppelt ist (S. 10).
2
3
Symbolbereich
00:00
Textbereich
Bereich für die Tastenfunktion
Scan
D Textbereich
Anzeige des Status, des vorprogrammierten Namens
des Handfunkgeräts und des Namens der gewählten
Gesprächsgruppe.
Status
IDLE
Die gewählte Gesprächsgruppe ist
nicht aktiv.
oPEN
Die gewählte Gesprächsgruppe ist
aktiv, aber niemand spricht.
REQUESTING Sendeanfrage
TALKING
Senden
LISTENING
Empfang
SCANNING
Gruppen-Scan
D Bereich für die Tastenfunktion
Anzeige der den Tasten [P1] und [P2] zugeordneten
Funktion. Die Funktionen können im Menü-Modus
zugewiesen werden (S. 13).
5
