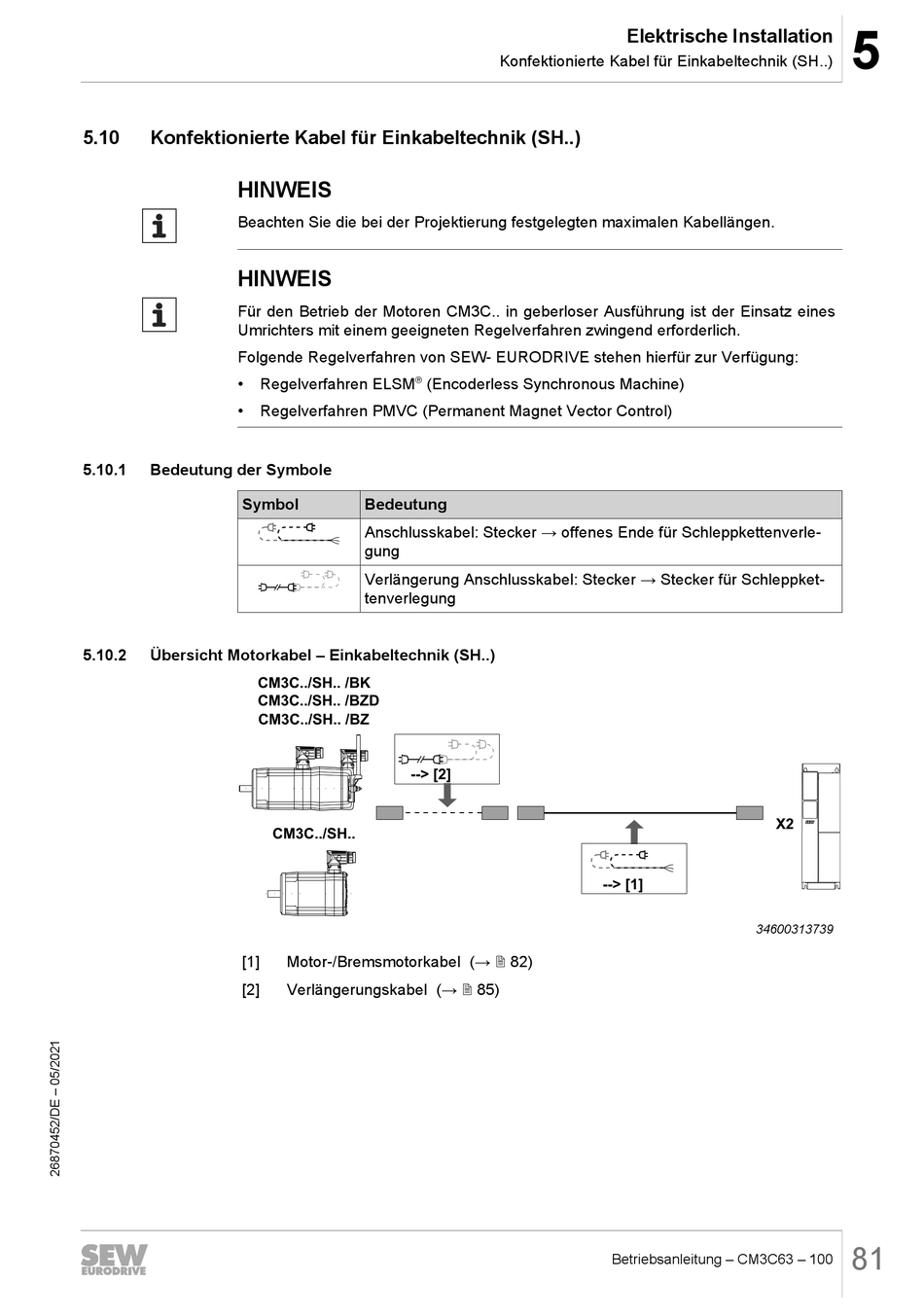

5.10 Konfektionierte Kabel für Einkabeltechnik (SH..)
HINWEIS
Beachten Sie die bei der Projektierung festgelegten maximalen Kabellängen.
HINWEIS
Für den Betrieb der Motoren CM3C.. in geberloser Ausführung ist der Einsatz eines
Umrichters mit einem geeigneten Regelverfahren zwingend erforderlich.
Folgende Regelverfahren von SEW‑ EURODRIVE stehen hierfür zur Verfügung:
•
•
5.10.1 Bedeutung der Symbole
Symbol
5.10.2 Übersicht Motorkabel – Einkabeltechnik (SH..)
[1]
[2]
®
Regelverfahren ELSM (Encoderless Synchronous Machine)
Regelverfahren PMVC (Permanent Magnet Vector Control)
Bedeutung
Anschlusskabel: Stecker → offenes Ende für Schleppkettenverle-
gung
Verlängerung Anschlusskabel: Stecker → Stecker für Schleppket-
tenverlegung
CM3C../SH.. /BK
CM3C../SH.. /BZD
CM3C../SH.. /BZ
--> [2]
CM3C../SH..
Motor-/Bremsmotorkabel (→ 2 82)
Verlängerungskabel (→ 2 85)
