5.8.5 Schaltbilder der Bremsenansteuerung für Bremse BK.. oder BZ..D
Die Haltebremse BK.. kann in jedem Anwendungsfall über das Bremsenrelais BMV
oder ein kundenseitiges Relais mit Varistorschutzbeschaltung angesteuert werden.
Wenn die Spezifikationen für eine direkte Bremsenansteuerung eingehalten werden,
kann eine Bremse BK.. auch direkt vom Bremsenausgang eines Servoverstärkers
von SEW‑EURODRIVE angesteuert werden.

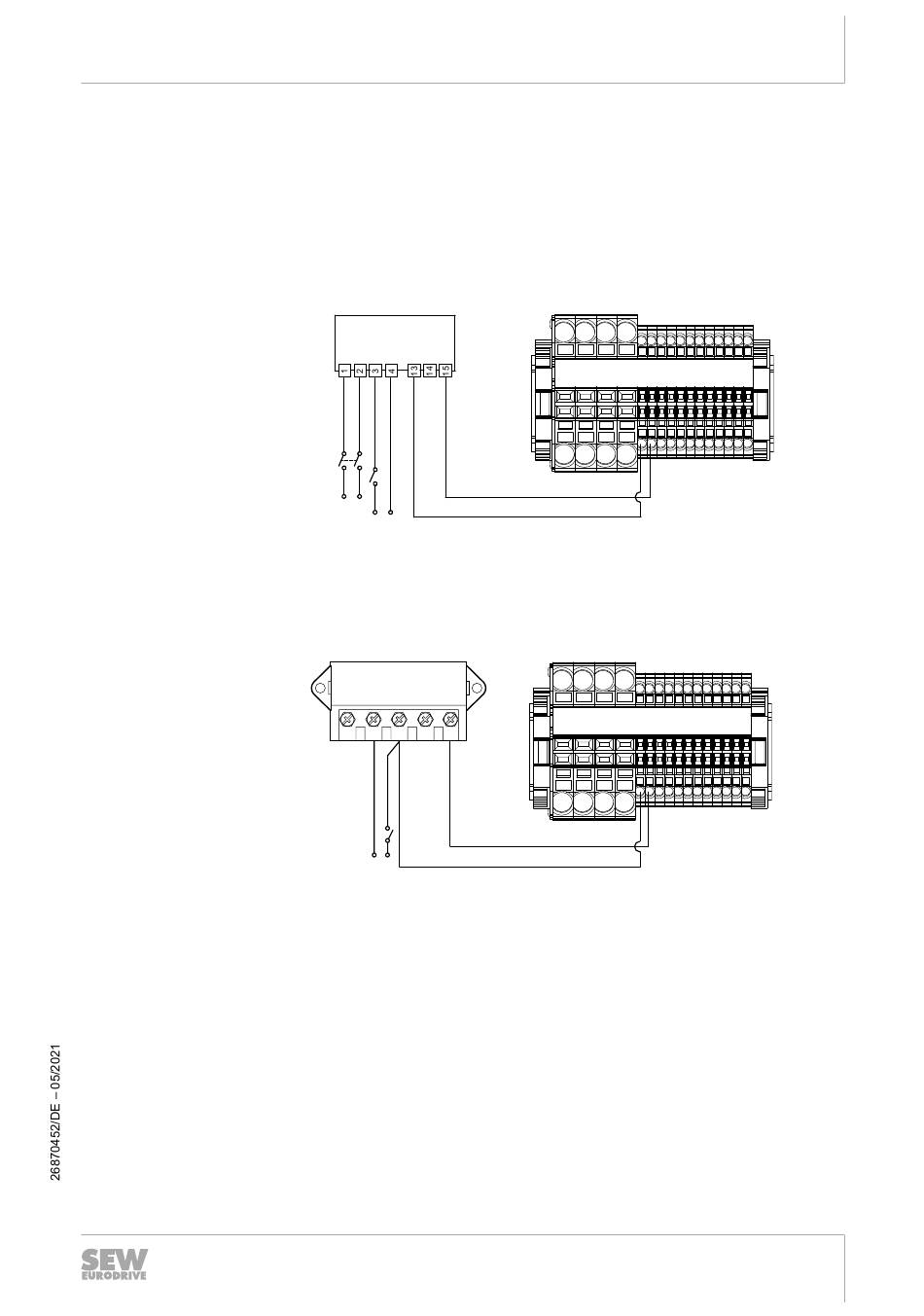

Bremsensteuergerät BMV – CM3C63
Anschluss 1, 2
Anschluss 3, 4
Bremsschütz BS – CM3C63
Motor und Gebersystem anschließen mit Klemmenkasten KK
BMV
K12
+ -
24 V
DC
24 V
DC
Energieversorgung
Signal (Umrichter)
BS
1 2 3 4 5
- +
24 V
DC
Elektrische Installation
4a 5a 10 9 8 7 6 5 4 3
PE W V U
9007202156696971
4a 5a 10 9 8 7 6 5 4 3
PE W V U
9007202156702347
