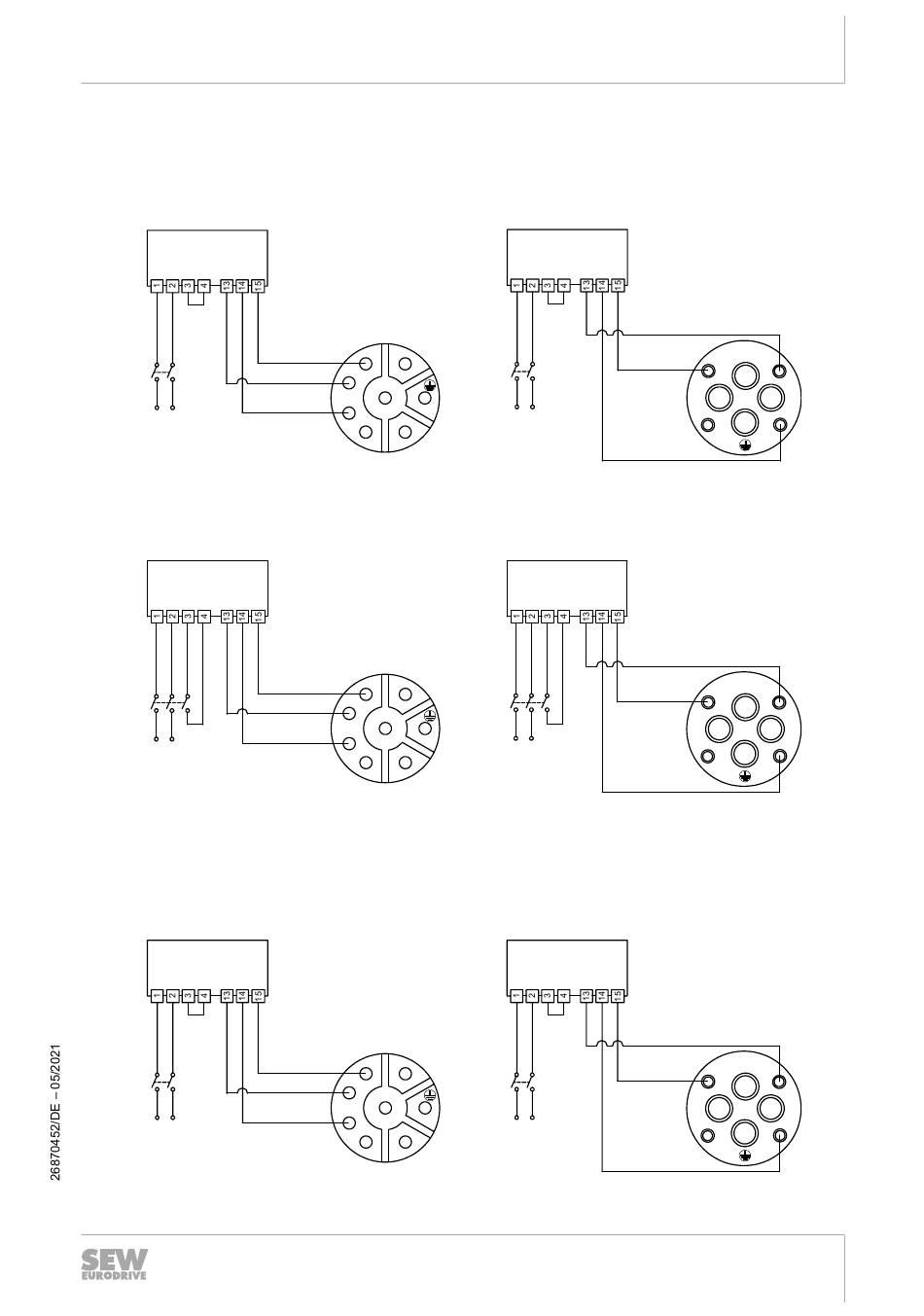

5.6.6 Schaltbilder der Bremsenansteuerung Bremse BZ..
Bremsgleichrichter BME bei Verwendung Bremse BZ..
Wechselstromseitiges Abschalten / normales Einfallen der Bremse mit SB1, SBB.
BME
K12
U
AC
Gleich- und wechselstromseitiges Abschalten / schnelles Einfallen der Bremse mit
SB1, SBB bei Verwendung Bremse BZ..
BME
K12
U
AC
Bremsgleichrichter BMP bei Verwendung Bremse BZ..
Gleich- und wechselstromseitiges Abschalten / schnelles Einfallen der Bremse / inte-
griertes Spannungsrelais mit SBB.
BMP
K12
U
AC
Anschluss der Steckverbinder – Zweikabeltechnik
SB1
D 3
C
K12
4
U
B
A 1
SB1
D 3
C
K12
4
U
B
A 1
SB1
D 3
C
K12
4
U
B
A 1
Elektrische Installation
BME
-
W
AC
BME
-
W
AC
BMP
-
W
AC
