Elektrische Installation
5
Anschluss der Steckverbinder – Einkabeltechnik für Motoren CM3C.. in geberloser Ausführung
5.7.2

Anschluss Leistungssteckverbinder SH1 (M23) ohne Bremse / mit Bremse

46
Betriebsanleitung – CM3C63 – 100

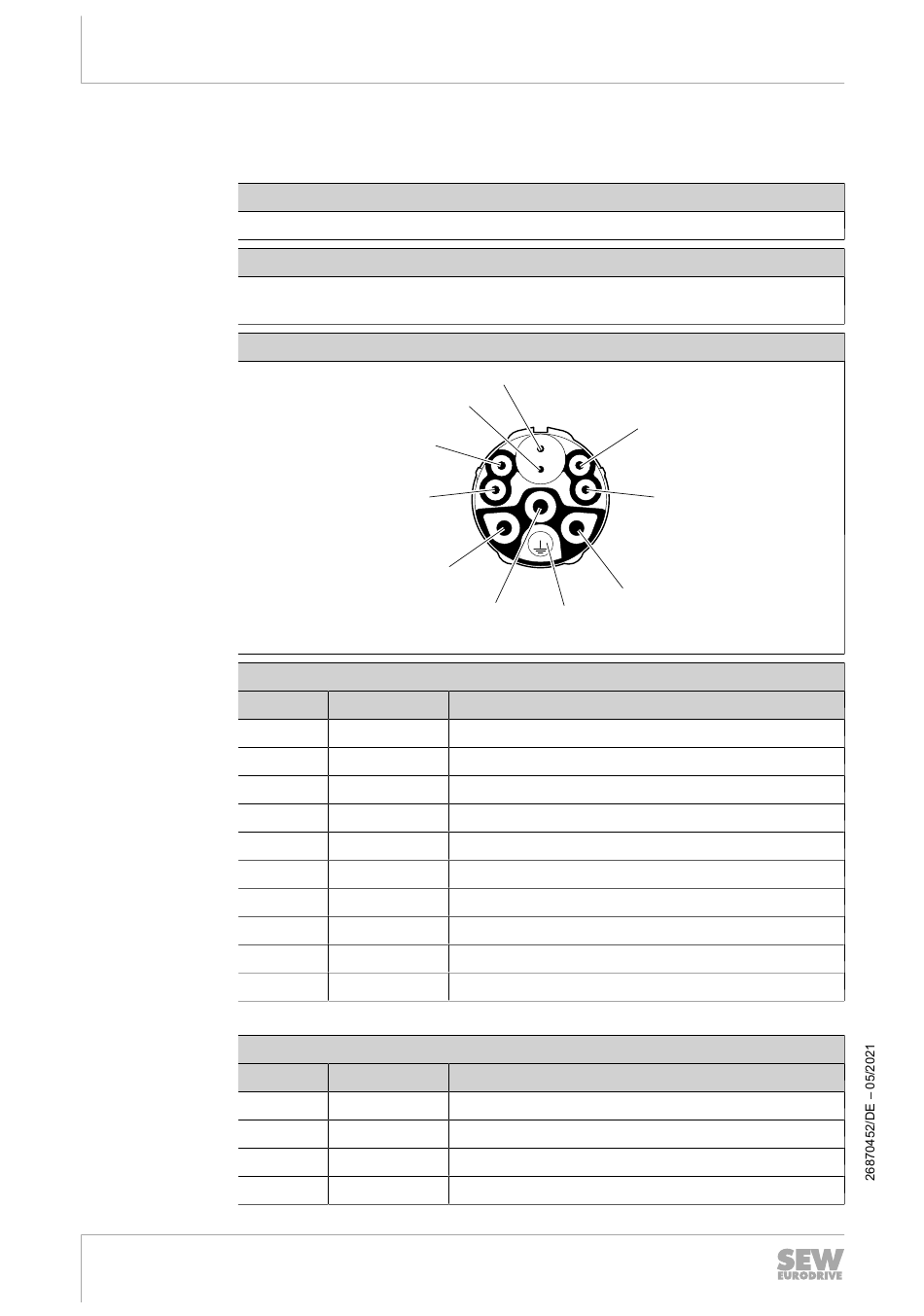

Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse.
Funktion
Motoranschluss für Motoren in geberloser Ausführung
Anschlussart
M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723,
SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher
Anschlussbild
Belegung für Motor ohne Bremse
Kontakt Signal
U U
V V
W W
A Reserviert
B Reserviert
C Reserviert
D Reserviert
PE PE
H H
L L
Belegung für Bremsmotoren mit Bremse BK../BZ..D in geberloser Ausführung
Kontakt Signal
U U
V V
W W
A Reserviert
H
L
D
C
V
W
PE
34609095051
Beschreibung
Anschluss Motor Phase U
Anschluss Motor Phase V
Anschluss Motor Phase W
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
Anschluss Schutzleiter
Motorschutz
Motorschutz
Beschreibung
Anschluss Motor Phase U
Anschluss Motor Phase V
Anschluss Motor Phase W
Nicht anschließen
A
B
U
