Elektrische Installation
5
Motor und Gebersystem anschließen mit Steckverbinder SM./SB./SH.
5.5.2

Typenbezeichnung der Steckverbinder auf Kabelseite

5.5.3 Steckerlagen Zweikabeltechnik (SM1/SB1, SMB/SBB)
30
Betriebsanleitung – CM3C63 – 100
HINWEIS
Die Ausrichtbarkeit dient nur zur Montage und dem Anschluss des Motors. Es dürfen
keine permanenten Bewegungen mit dem Steckverbinder ausgeführt werden.
HINWEIS
Zum Schutz vor einer Störung der Motorschutzeinrichtungen oder der Bremsenan-
steuerungen dürfen Sie nicht ungeschirmte Zuleitungen gemeinsam mit getakteten
Leistungsleitungen in einem Kabel verlegen.
Abgeschirmte Zuleitungen dürfen Sie gemeinsam mit getakteten Leistungsleitungen
in einem Kabel verlegen.
Zu den getakteten Leistungskabeln zählen:
• Ausgangsleitungen von Servoverstärkern, Stromrichtern und Bremsgeräten
• Zuleitungen zu Bremswiderständen u. ä.
Die folgende Tabelle erläutert eine Typenbezeichnung:
Beispiel: SM12
S S: Stecker
M M: Motor
B: Bremsmotor
H: Hybridausführung (Leistung und Signale)
1 1: Steckergröße 1 (1.5 – 4 mm
B: Steckergröße 1.5 (6 – 16 mm
2 Querschnitt
2
1: 1.5 mm , 2: 2.5 mm
2
10: 10 mm , 16: 16 mm
Mit den abgewinkelten Steckverbindern SM1/SB1, SMB/SBB können alle gewünsch-
ten Positionen durch Ausrichten abgedeckt werden.

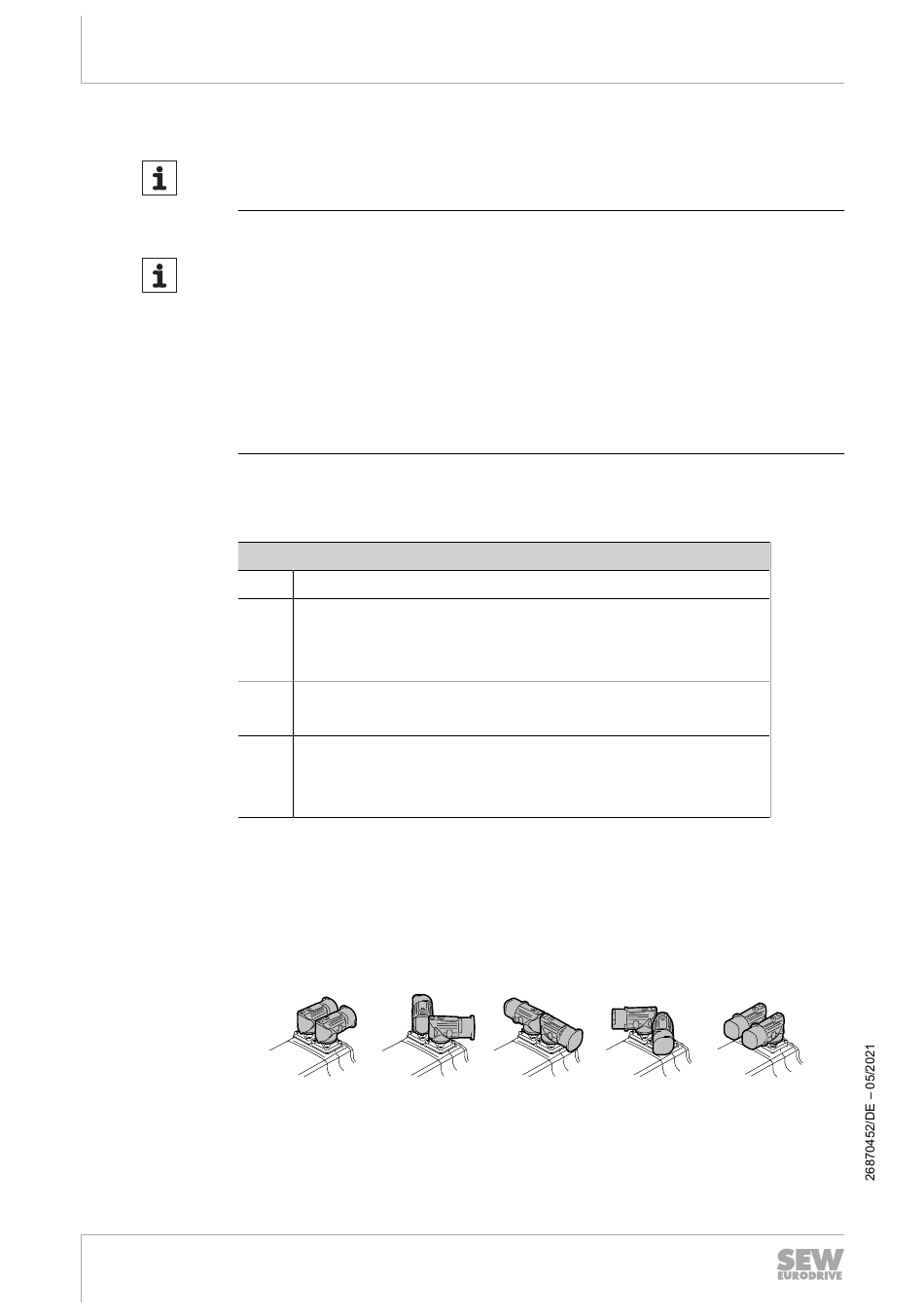

Die folgende Abbildung zeigt beispielhaft verschieden ausgerichtete Steckverbinder
SM1/SB1, SMB/SBB:
2
)
2
)
2 2 2
, 4: 4 mm , 6: 6 mm
2
29125640203
