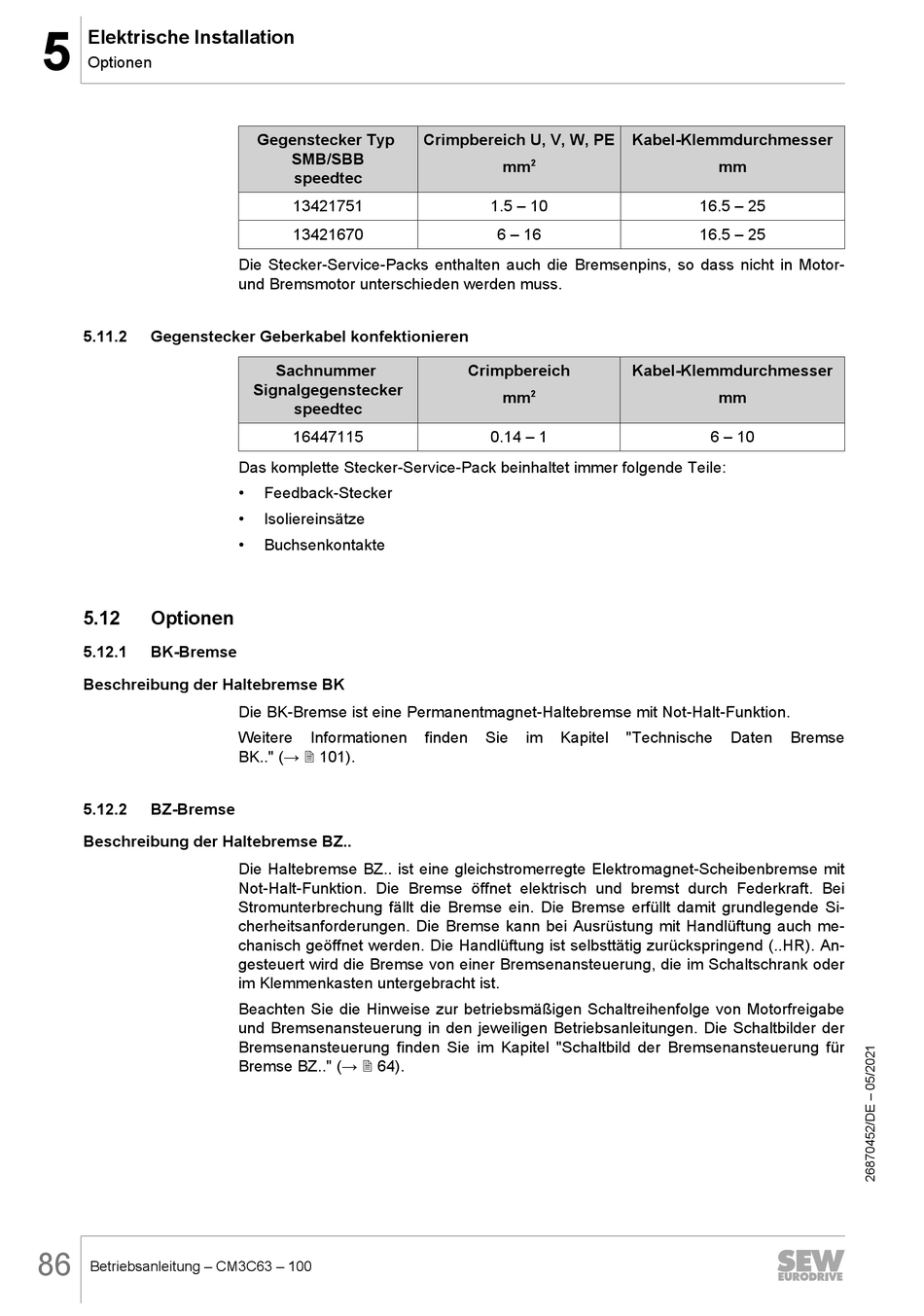

Elektrische Installation
5

Optionen

5.11.2

Gegenstecker Geberkabel konfektionieren

5.12 Optionen
5.12.1 BK-Bremse
Beschreibung der Haltebremse BK
5.12.2 BZ-Bremse
Beschreibung der Haltebremse BZ..
86
Betriebsanleitung – CM3C63 – 100
Gegenstecker Typ
SMB/SBB
speedtec
13421751
13421670
Die Stecker-Service-Packs enthalten auch die Bremsenpins, so dass nicht in Motor-
und Bremsmotor unterschieden werden muss.
Sachnummer
Signalgegenstecker
speedtec
16447115
Das komplette Stecker-Service-Pack beinhaltet immer folgende Teile:
• Feedback-Stecker
• Isoliereinsätze
• Buchsenkontakte
Die BK-Bremse ist eine Permanentmagnet-Haltebremse mit Not-Halt-Funktion.
Weitere Informationen
BK.." (→ 2 101).
Die Haltebremse BZ.. ist eine gleichstromerregte Elektromagnet-Scheibenbremse mit
Not-Halt-Funktion. Die Bremse öffnet elektrisch und bremst durch Federkraft. Bei
Stromunterbrechung fällt die Bremse ein. Die Bremse erfüllt damit grundlegende Si-
cherheitsanforderungen. Die Bremse kann bei Ausrüstung mit Handlüftung auch me-
chanisch geöffnet werden. Die Handlüftung ist selbsttätig zurückspringend (..HR). An-
gesteuert wird die Bremse von einer Bremsenansteuerung, die im Schaltschrank oder
im Klemmenkasten untergebracht ist.
Beachten Sie die Hinweise zur betriebsmäßigen Schaltreihenfolge von Motorfreigabe
und Bremsenansteuerung in den jeweiligen Betriebsanleitungen. Die Schaltbilder der
Bremsenansteuerung finden Sie im Kapitel "Schaltbild der Bremsenansteuerung für
Bremse BZ.." (→ 2 64).
Crimpbereich U, V, W, PE
2
mm
1.5 – 10
6 – 16
Crimpbereich
2
mm
0.14 – 1
finden Sie im Kapitel
Kabel-Klemmdurchmesser
mm
16.5 – 25
16.5 – 25
Kabel-Klemmdurchmesser
mm
6 – 10
"Technische Daten Bremse
