DAB ESYBOX MAX 60/120M Installations- Und Wartungsanleitungen Seite 253

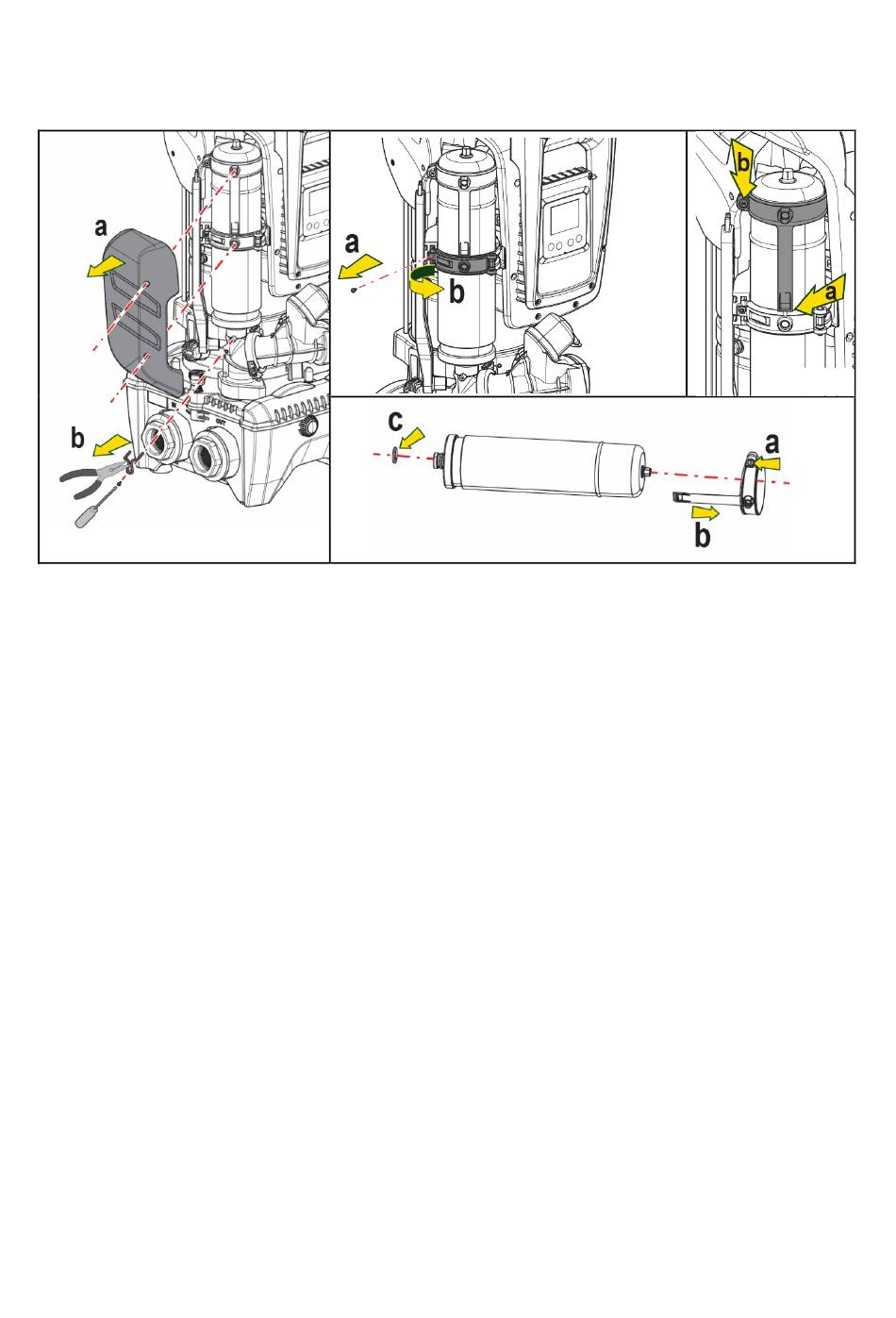

8. Снимите кольцо с расширительного бака (Рис. 23b).
9. Проверьте уплотнительное кольцо (Рис. 23c) и замените его в случае повреждения (за исключением случаев, когда оно
поставляется в установленном на баке DAB виде. В этом случае его можно утилизировать вместе с использованным баком).
Рисунок 21
10. Установите новый бак и выполните операции 6,4, 5 в обратном порядке.
11.
Наденьте на бак кольцо, вставив его в соответствующий паз на стопорном хомуте до упора (Рис. 24а)
12. Затяните винт (Рис. 24b) для предотвращения вращения кольца и закрепите его на месте.
13. Установите на место картер до щелчка, выполнив действия, обратные операции 3.
РУССКИЙ
Рисунок 23
251
Рисунок 22
Рисунок 24
