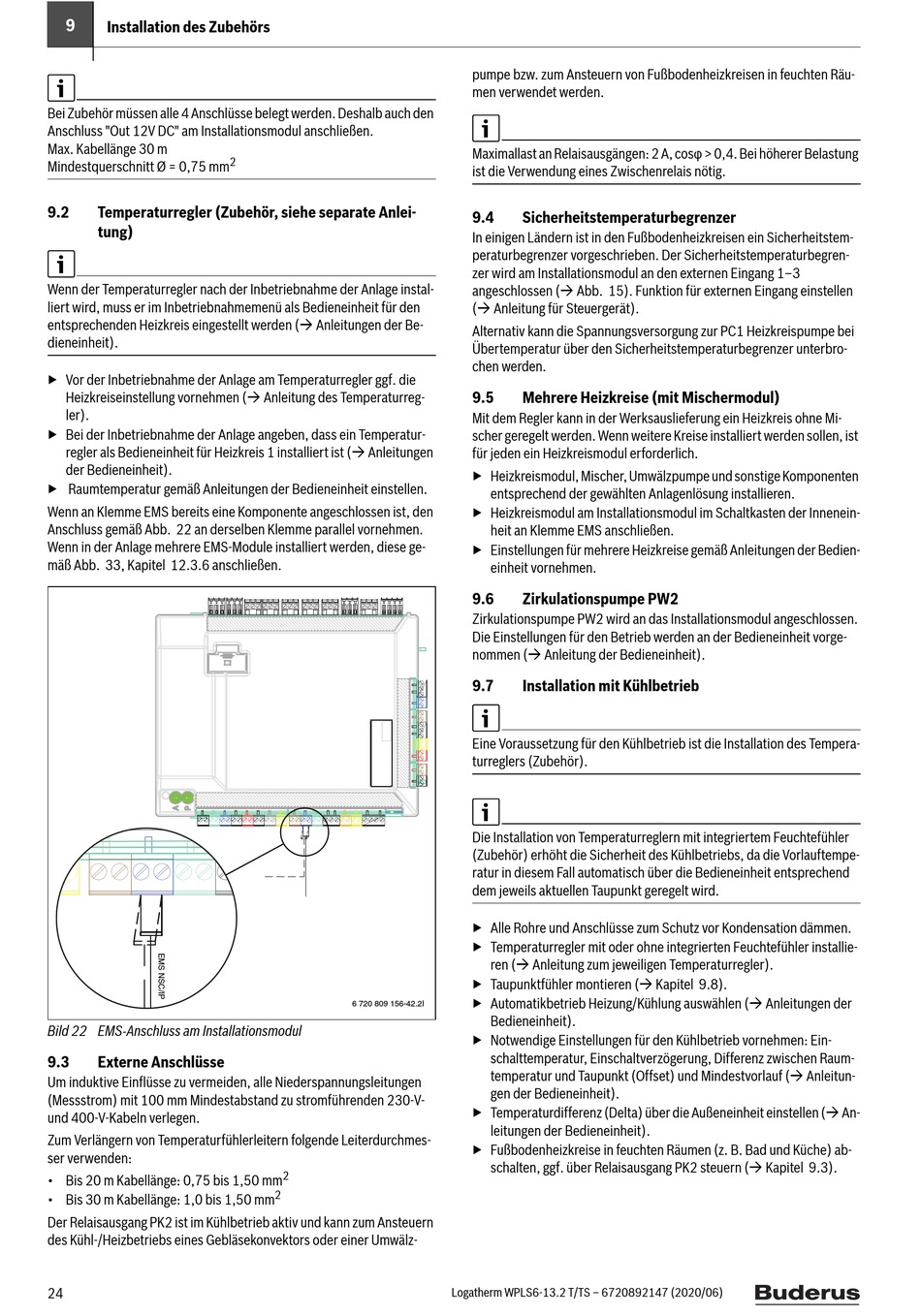

9
Installation des Zubehörs
Bei Zubehör müssen alle 4 Anschlüsse belegt werden. Deshalb auch den
Anschluss "Out 12V DC" am Installationsmodul anschließen.
Max. Kabellänge 30 m
Mindestquerschnitt Ø = 0,75 mm
9.2
Temperaturregler (Zubehör, siehe separate Anlei-
tung)
Wenn der Temperaturregler nach der Inbetriebnahme der Anlage instal-
liert wird, muss er im Inbetriebnahmemenü als Bedieneinheit für den
entsprechenden Heizkreis eingestellt werden ( Anleitungen der Be-
dieneinheit).
▶ Vor der Inbetriebnahme der Anlage am Temperaturregler ggf. die
Heizkreiseinstellung vornehmen ( Anleitung des Temperaturreg-
ler).
▶ Bei der Inbetriebnahme der Anlage angeben, dass ein Temperatur-
regler als Bedieneinheit für Heizkreis 1 installiert ist ( Anleitungen
der Bedieneinheit).
▶ Raumtemperatur gemäß Anleitungen der Bedieneinheit einstellen.
Wenn an Klemme EMS bereits eine Komponente angeschlossen ist, den
Anschluss gemäß Abb. 22 an derselben Klemme parallel vornehmen.
Wenn in der Anlage mehrere EMS-Module installiert werden, diese ge-
mäß Abb. 33, Kapitel 12.3.6 anschließen.
Bild 22 EMS-Anschluss am Installationsmodul
9.3
Externe Anschlüsse
Um induktive Einflüsse zu vermeiden, alle Niederspannungsleitungen
(Messstrom) mit 100 mm Mindestabstand zu stromführenden 230-V-
und 400-V-Kabeln verlegen.
Zum Verlängern von Temperaturfühlerleitern folgende Leiterdurchmes-
ser verwenden:
• Bis 20 m Kabellänge: 0,75 bis 1,50 mm
• Bis 30 m Kabellänge: 1,0 bis 1,50 mm
Der Relaisausgang PK2 ist im Kühlbetrieb aktiv und kann zum Ansteuern
des Kühl-/Heizbetriebs eines Gebläsekonvektors oder einer Umwälz-
24
2
6 720 809 156-42.2I
2
2
pumpe bzw. zum Ansteuern von Fußbodenheizkreisen in feuchten Räu-
men verwendet werden.
Maximallast an Relaisausgängen: 2 A, cosφ > 0,4. Bei höherer Belastung
ist die Verwendung eines Zwischenrelais nötig.
9.4
Sicherheitstemperaturbegrenzer
In einigen Ländern ist in den Fußbodenheizkreisen ein Sicherheitstem-
peraturbegrenzer vorgeschrieben. Der Sicherheitstemperaturbegren-
zer wird am Installationsmodul an den externen Eingang 1–3
angeschlossen ( Abb. 15). Funktion für externen Eingang einstellen
( Anleitung für Steuergerät).
Alternativ kann die Spannungsversorgung zur PC1 Heizkreispumpe bei
Übertemperatur über den Sicherheitstemperaturbegrenzer unterbro-
chen werden.
9.5
Mehrere Heizkreise (mit Mischermodul)
Mit dem Regler kann in der Werksauslieferung ein Heizkreis ohne Mi-
scher geregelt werden. Wenn weitere Kreise installiert werden sollen, ist
für jeden ein Heizkreismodul erforderlich.
▶ Heizkreismodul, Mischer, Umwälzpumpe und sonstige Komponenten
entsprechend der gewählten Anlagenlösung installieren.
▶ Heizkreismodul am Installationsmodul im Schaltkasten der Innenein-
heit an Klemme EMS anschließen.
▶ Einstellungen für mehrere Heizkreise gemäß Anleitungen der Bedien-
einheit vornehmen.
9.6
Zirkulationspumpe PW2
Zirkulationspumpe PW2 wird an das Installationsmodul angeschlossen.
Die Einstellungen für den Betrieb werden an der Bedieneinheit vorge-
nommen ( Anleitung der Bedieneinheit).
9.7
Installation mit Kühlbetrieb
Eine Voraussetzung für den Kühlbetrieb ist die Installation des Tempera-
turreglers (Zubehör).
Die Installation von Temperaturreglern mit integriertem Feuchtefühler
(Zubehör) erhöht die Sicherheit des Kühlbetriebs, da die Vorlauftempe-
ratur in diesem Fall automatisch über die Bedieneinheit entsprechend
dem jeweils aktuellen Taupunkt geregelt wird.
▶ Alle Rohre und Anschlüsse zum Schutz vor Kondensation dämmen.
▶ Temperaturregler mit oder ohne integrierten Feuchtefühler installie-
ren ( Anleitung zum jeweiligen Temperaturregler).
▶ Taupunktfühler montieren ( Kapitel 9.8).
▶ Automatikbetrieb Heizung/Kühlung auswählen ( Anleitungen der
Bedieneinheit).
▶ Notwendige Einstellungen für den Kühlbetrieb vornehmen: Ein-
schalttemperatur, Einschaltverzögerung, Differenz zwischen Raum-
temperatur und Taupunkt (Offset) und Mindestvorlauf ( Anleitun-
gen der Bedieneinheit).
▶ Temperaturdifferenz (Delta) über die Außeneinheit einstellen ( An-
leitungen der Bedieneinheit).
▶ Fußbodenheizkreise in feuchten Räumen (z. B. Bad und Küche) ab-
schalten, ggf. über Relaisausgang PK2 steuern ( Kapitel 9.3).
Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
