Produktübersicht - Buderus Logatherm WPLS6-13.2 T Installationsanleitung

3
Produktbeschreibung
3.5 Produktübersicht

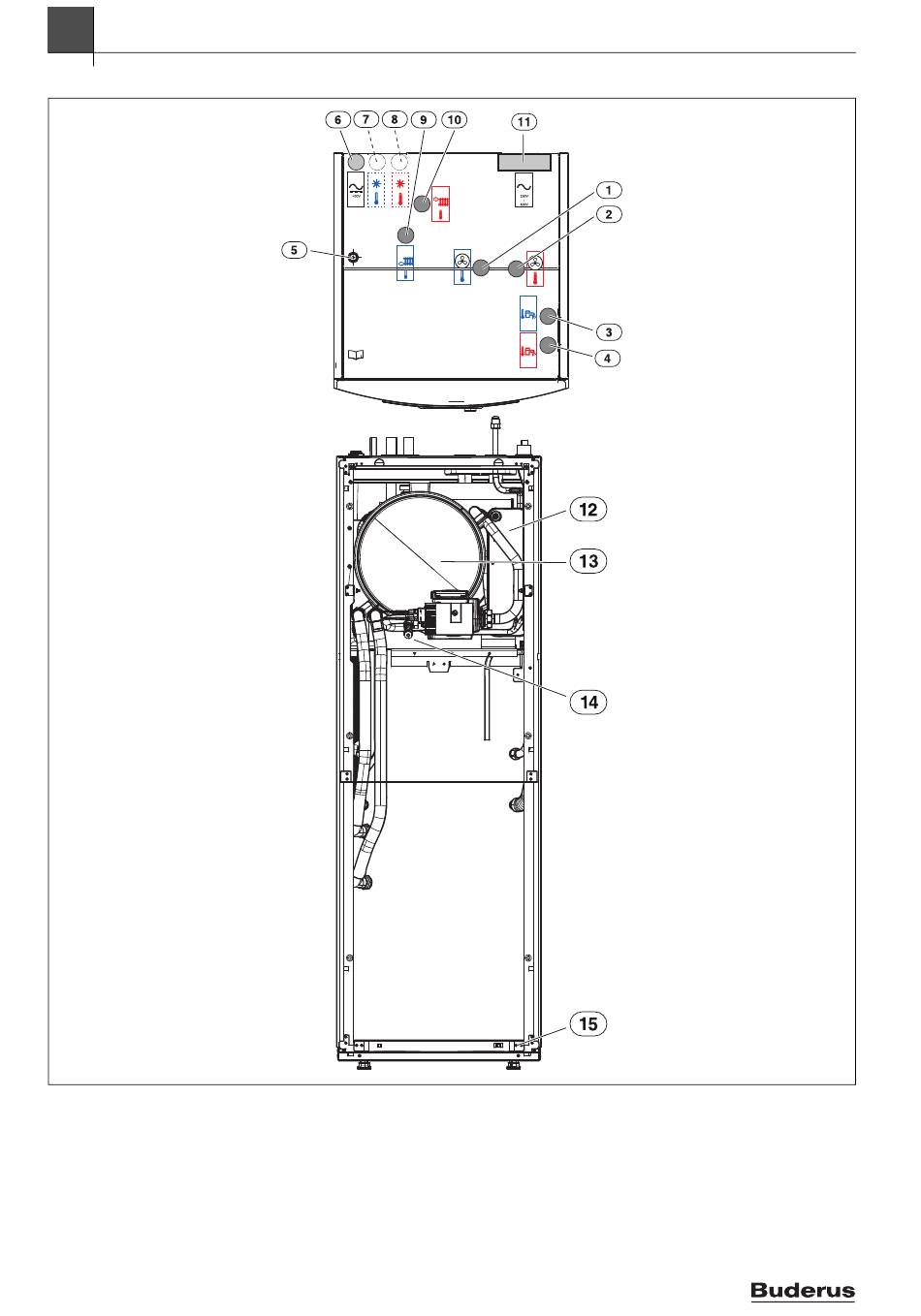

Bild 2 Produktübersicht, Sicht von vorn und oben
[1] Primärausgang Flüssigkeitsseite 3/8" (zur Außeneinheit ODU
Split)
[2] Primäreingang Gasseite 5/8"(von der Außeneinheit ODU)
[3] Kaltwasseranschluss
[4] Warmwasseranschluss
[5] Kabeldurchführung zum IP-Modul (Zubehör)
[6] Kabelkanal für CAN-BUS und Fühler
[7] Rücklauf zur Solaranlage (nur bei IDUS)
6
10025212-001
[8] Vorlauf von der Solaranlage (nur bei IDUS)
[9] Rücklauf von der Heizungsanlage
[10] Vorlauf zur Heizungsanlage
[11] Kabelkanal für Elektroanschluss
[12] Verflüssiger
[13] Ausdehnungsgefäß
[14] Füll- und Entleerhahn VA0
[15] Ablassschlauch
Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
