Installation
5.5.3

Rohrabmessungen

Rohrabmessungen (mm)
Heizungsanlage
Cu-Klemmringverschraubung
Kalt- und Warmwasser
Rostfreie Klemmringverschraubung
Kältemittel
Kältemittelrohr zu/von der Außeneinheit
Abfluss/Ableitung
1) Siehe Anschlüsse an der Sicherheitsgruppe
Tab. 5 Rohrabmessungen
5.6

Anschluss

Zum Anschluss der Kältemittelrohre siehe Handbuch der Außeneinheit.
5.6.1 Inneneinheit an Heizungsanlage und Warmwasser an-
schließen
HINWEIS:
Anlagenschäden durch Unterdruck im Warmwasserspeicher!
Wenn ein Höhenunterschied von ≥ 8 Metern zwischen dem Warmwas-
seraustritt und dem Ablaufpunkt überschritten wird, kann ein Unter-
druck auftreten, der das Warmwasserspeicher verformt.
▶ Höhenunterschiede ≥ 8 Meter zwischen Warmwasseraustritt und Ab-
laufpunkt vermeiden.
▶ Installieren ein Anti-Vakuumventil, wenn der Höhenunterschied ≥ 8
Meter zwischen dem Heißwasserauslass und dem Ablaufpunkt ist.

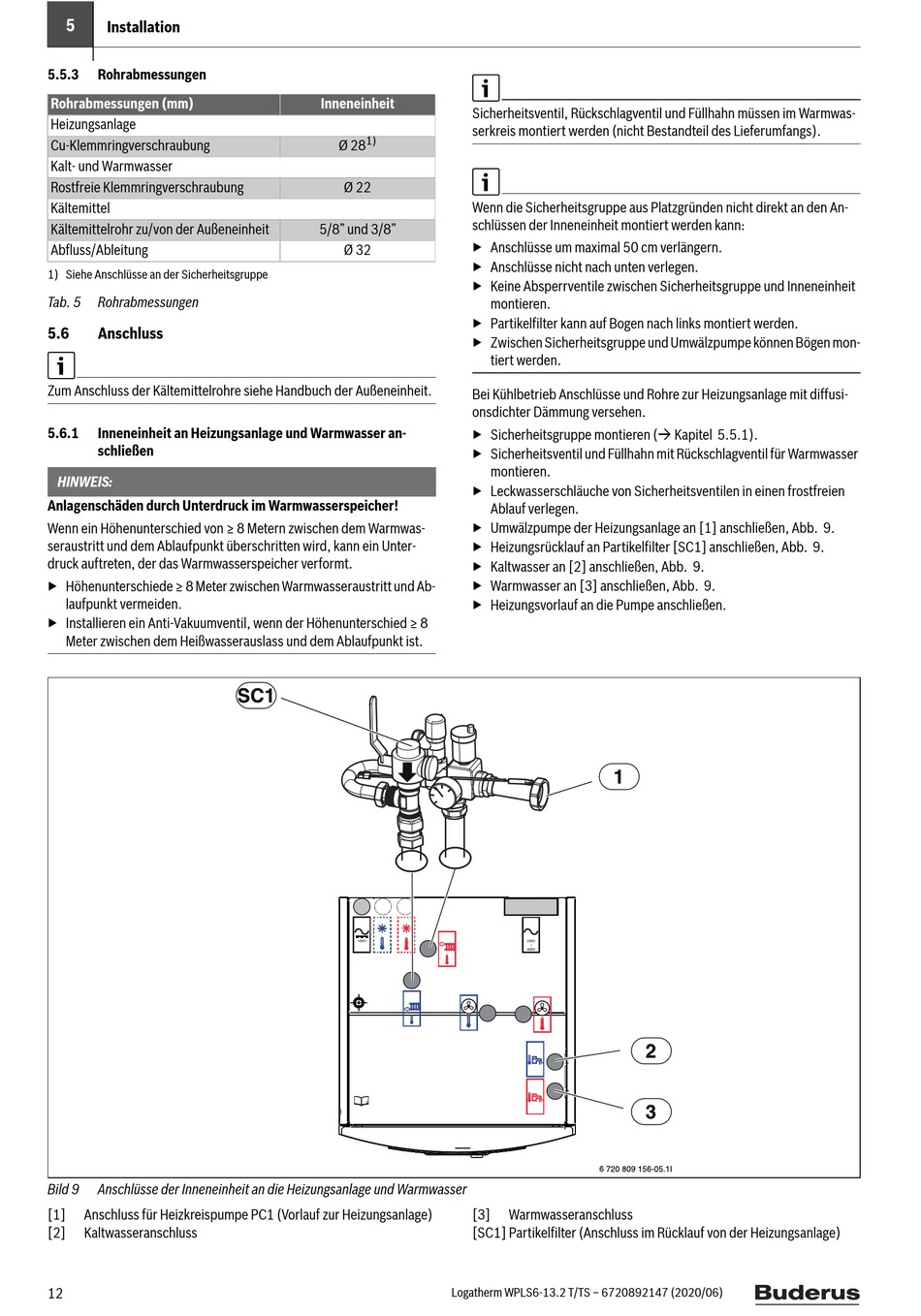

Bild 9 Anschlüsse der Inneneinheit an die Heizungsanlage und Warmwasser
[1] Anschluss für Heizkreispumpe PC1 (Vorlauf zur Heizungsanlage)
[2] Kaltwasseranschluss
12

Inneneinheit

Sicherheitsventil, Rückschlagventil und Füllhahn müssen im Warmwas-
serkreis montiert werden (nicht Bestandteil des Lieferumfangs).
1)
Ø 28
Ø 22
Wenn die Sicherheitsgruppe aus Platzgründen nicht direkt an den An-
schlüssen der Inneneinheit montiert werden kann:
5/8" und 3/8"
▶ Anschlüsse um maximal 50 cm verlängern.
Ø 32
▶ Anschlüsse nicht nach unten verlegen.
▶ Keine Absperrventile zwischen Sicherheitsgruppe und Inneneinheit
montieren.
▶ Partikelfilter kann auf Bogen nach links montiert werden.
▶ Zwischen Sicherheitsgruppe und Umwälzpumpe können Bögen mon-
tiert werden.
Bei Kühlbetrieb Anschlüsse und Rohre zur Heizungsanlage mit diffusi-
onsdichter Dämmung versehen.
▶ Sicherheitsgruppe montieren ( Kapitel 5.5.1).
▶ Sicherheitsventil und Füllhahn mit Rückschlagventil für Warmwasser
montieren.
▶ Leckwasserschläuche von Sicherheitsventilen in einen frostfreien
Ablauf verlegen.
▶ Umwälzpumpe der Heizungsanlage an [1] anschließen, Abb. 9.
▶ Heizungsrücklauf an Partikelfilter [SC1] anschließen, Abb. 9.
▶ Kaltwasser an [2] anschließen, Abb. 9.
▶ Warmwasser an [3] anschließen, Abb. 9.
▶ Heizungsvorlauf an die Pumpe anschließen.
[3]
[SC1] Partikelfilter (Anschluss im Rücklauf von der Heizungsanlage)
